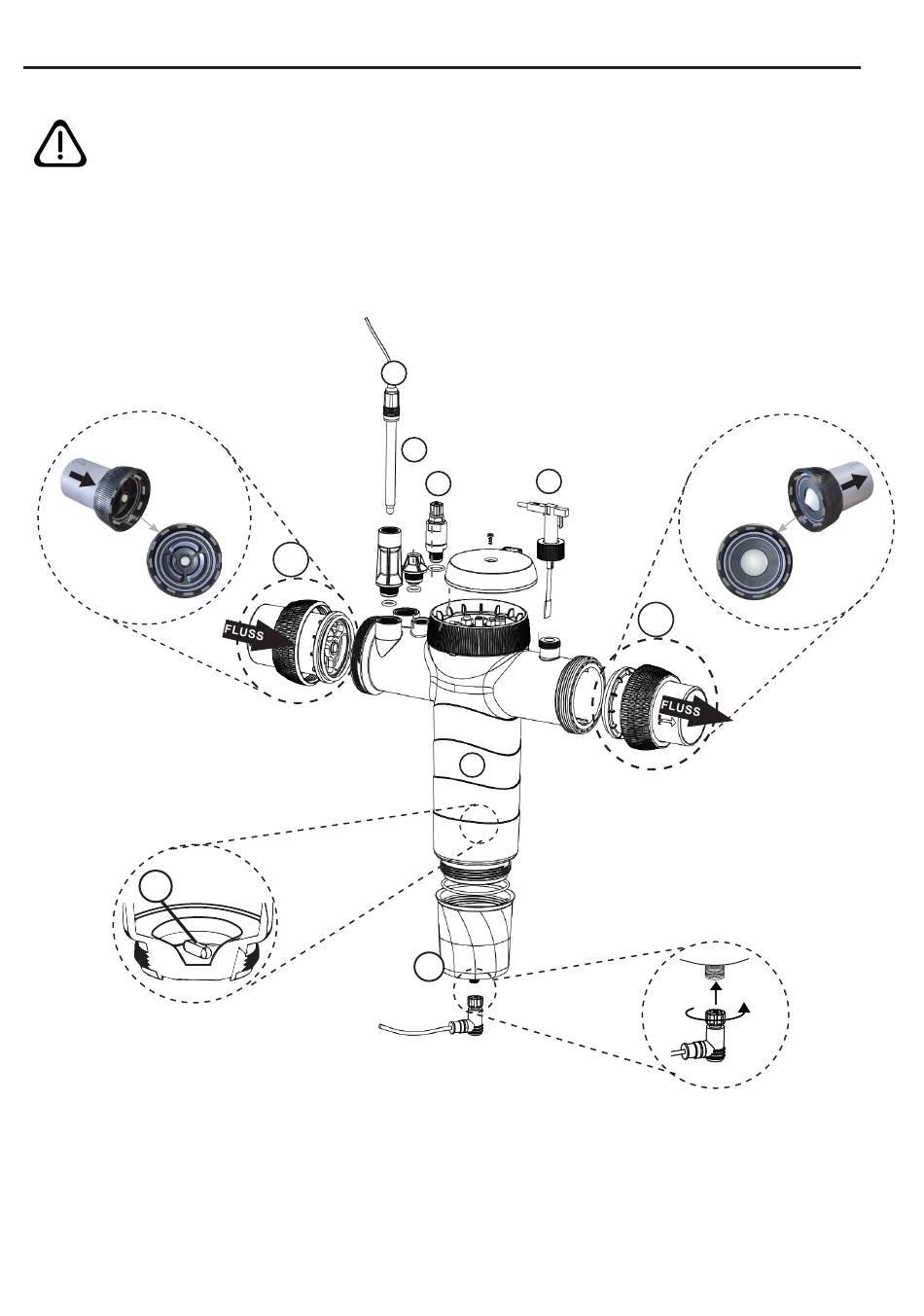

9 Komponenten der Zelle
Achtung! Bei der Installation der Cellguard-Zelle
ist auf die richtige Position der Eingangs- (2a) und
Ausgangsrückschlagventile (2b) zu achten.
Die Durchflussrichtung wird durch einen Pfeil an der
Außenseite der Ventile angegeben.
2a) Eingangsventil
Seitenansicht
Innenansicht
7
3
4
5
2a
8
15
Komponenten
1) Zelle
2) a) Eingangsrückschlagventil
b) Ausgangsrückschlagventil
3) pH-Sensor
4) ORP-Sensor (optional)
5) Einspritzpunkt
6) Durchflussmesser
7) Magnetrührstab
8) Magnetrührer mit Schnellverbinder
6
1
2b) Ausgangsventil
Seitenansicht
Innenansicht
2b
Anschrauben
