13 Installation der Zellenkomponenten
Installation der pH-/ORP-Sensoren
Komponente 3 und Komponente 4 (optional)
1
Sonde
2
3
Anschluss-
stück
Festhalten
O-Ring
4
Aufnahme
Sonde
14 Zerlegung der Frontseite

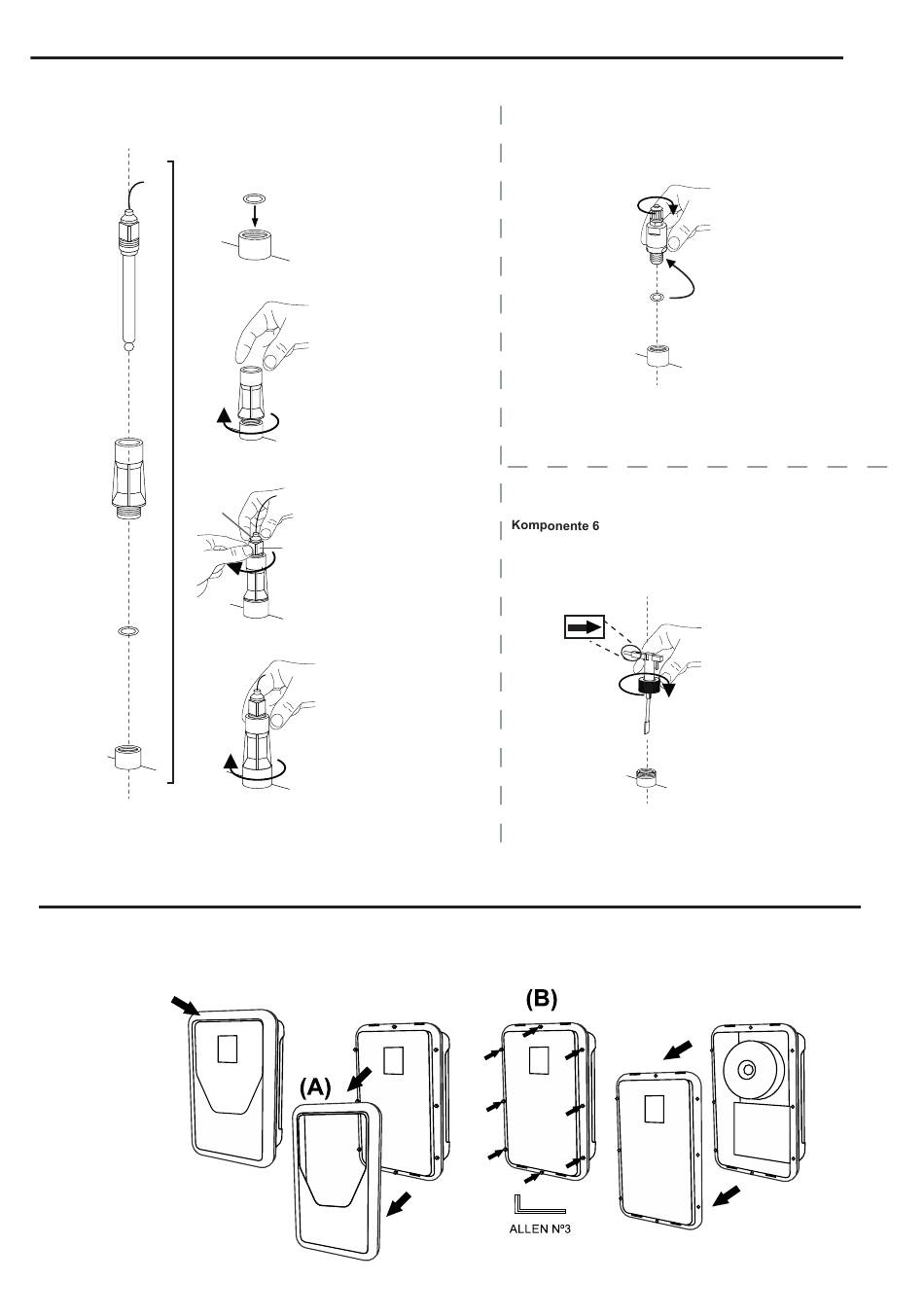

1. Nehmen Sie die Zierabdeckung (A) von der Vorderseite ab.
2. Drehen Sie die Schrauben (B) von der Vorderseite heraus.
3. Nehmen Sie die Frontabdeckung ab.
Setzen Sie den O-Ring
in die Aufnahme der
Sonde in der Zelle ein.
Schrauben Sie das
Anschlussstück auf
die Zelle, ohne das
maximale Anzugsdreh-
moment zu erreichen,
damit die Sonde einge-
führt werden kann.
Schrauben Sie die Son-
de auf den oberen Teil
des Anschlussstücks,
indem Sie mit einer
Drehen
Hand den schwarzen
Verbinder festhalten und
mit der anderen Hand
das Gewinde bis zum
maximalen Anzugsdreh-
moment drehen.
Wenn die Sonde fest-
gezogen ist, schrauben
Sie das Anschlussstück
mit den Fingern auf die
Zelle.
19
Installation der pH-Einspritzdüse
Komponente 5
pH-Einspritzdüse
O-Ring
Aufnahme
Einspritzpunkt
Einbau des Durchflussmessers
Durchflussrichtung
Durchfluss-
messer
Aufnahme
Durchflussmesser
Setzen Sie den O-Ring
in das Gewinde der
Einspritzdüse ein.
Schrauben Sie die
Einspritzdüse mit den
Fingern in die Aufnahme
der Zelle.
Vergewissern Sie sich,
dass der Pfeil auf der
Oberseite des Durch-
flussmessers die gleiche
Richtung hat wie der
Wasserdurchfluss.
Achten Sie darauf, dass
der O-Ring im Gewinde des
Durchflussmessers sitzt.
Schrauben Sie den
Durchflussmesser mit den
Fingern in die Aufnahme.
