SCHUNK GWB Montage- Und Betriebsanleitung Seite 35

2-finger-winkelgreifer

Werbung

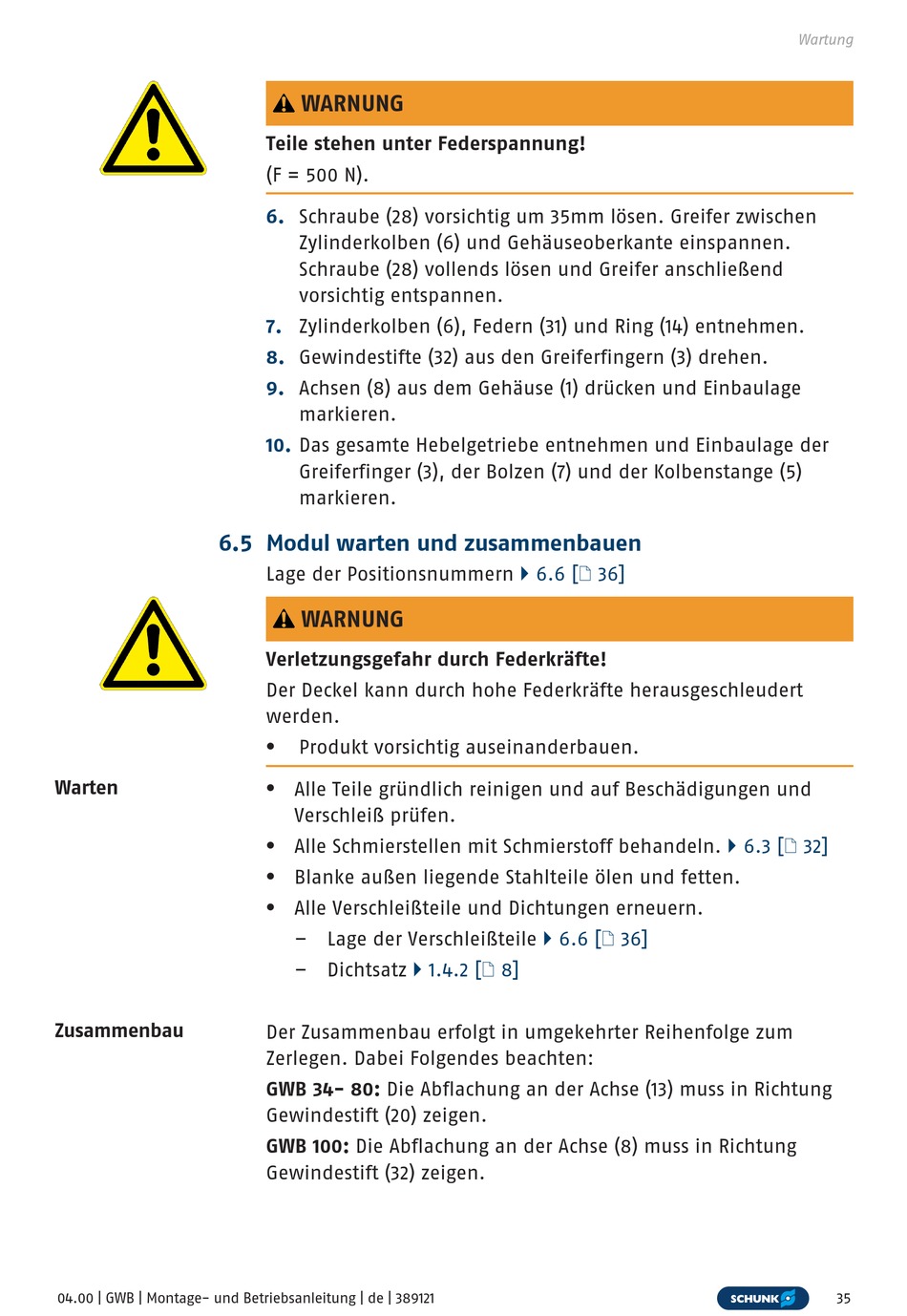

6.5 Modul warten und zusammenbauen
Warten
Zusammenbau
04.00 | GWB | Montage- und Betriebsanleitung | de | 389121
WARNUNG
Teile stehen unter Federspannung!
(F = 500 N).
6.
Schraube (28) vorsichtig um 35mm lösen. Greifer zwischen
Zylinderkolben (6) und Gehäuseoberkante einspannen.
Schraube (28) vollends lösen und Greifer anschließend
vorsichtig entspannen.
7.
Zylinderkolben (6), Federn (31) und Ring (14) entnehmen.
8.
Gewindestifte (32) aus den Greiferfingern (3) drehen.
9.
Achsen (8) aus dem Gehäuse (1) drücken und Einbaulage
markieren.
10.
Das gesamte Hebelgetriebe entnehmen und Einbaulage der
Greiferfinger (3), der Bolzen (7) und der Kolbenstange (5)
markieren.
Lage der Positionsnummern
WARNUNG
Verletzungsgefahr durch Federkräfte!
Der Deckel kann durch hohe Federkräfte herausgeschleudert
werden.
Produkt vorsichtig auseinanderbauen.
l
Alle Teile gründlich reinigen und auf Beschädigungen und
l
Verschleiß prüfen.
Alle Schmierstellen mit Schmierstoff behandeln.
l
Blanke außen liegende Stahlteile ölen und fetten.
l
Alle Verschleißteile und Dichtungen erneuern.
l
– Lage der Verschleißteile
– Dichtsatz
} 1.4.2 [/ 8]
Der Zusammenbau erfolgt in umgekehrter Reihenfolge zum
Zerlegen. Dabei Folgendes beachten:
GWB 34- 80: Die Abflachung an der Achse (13) muss in Richtung
Gewindestift (20) zeigen.
GWB 100: Die Abflachung an der Achse (8) muss in Richtung
Gewindestift (32) zeigen.
} 6.6 [/ 36]
} 6.6 [/ 36]
Wartung
} 6.3 [/ 32]
35
