18/24
4WSE3E | Servo-Wegeventil

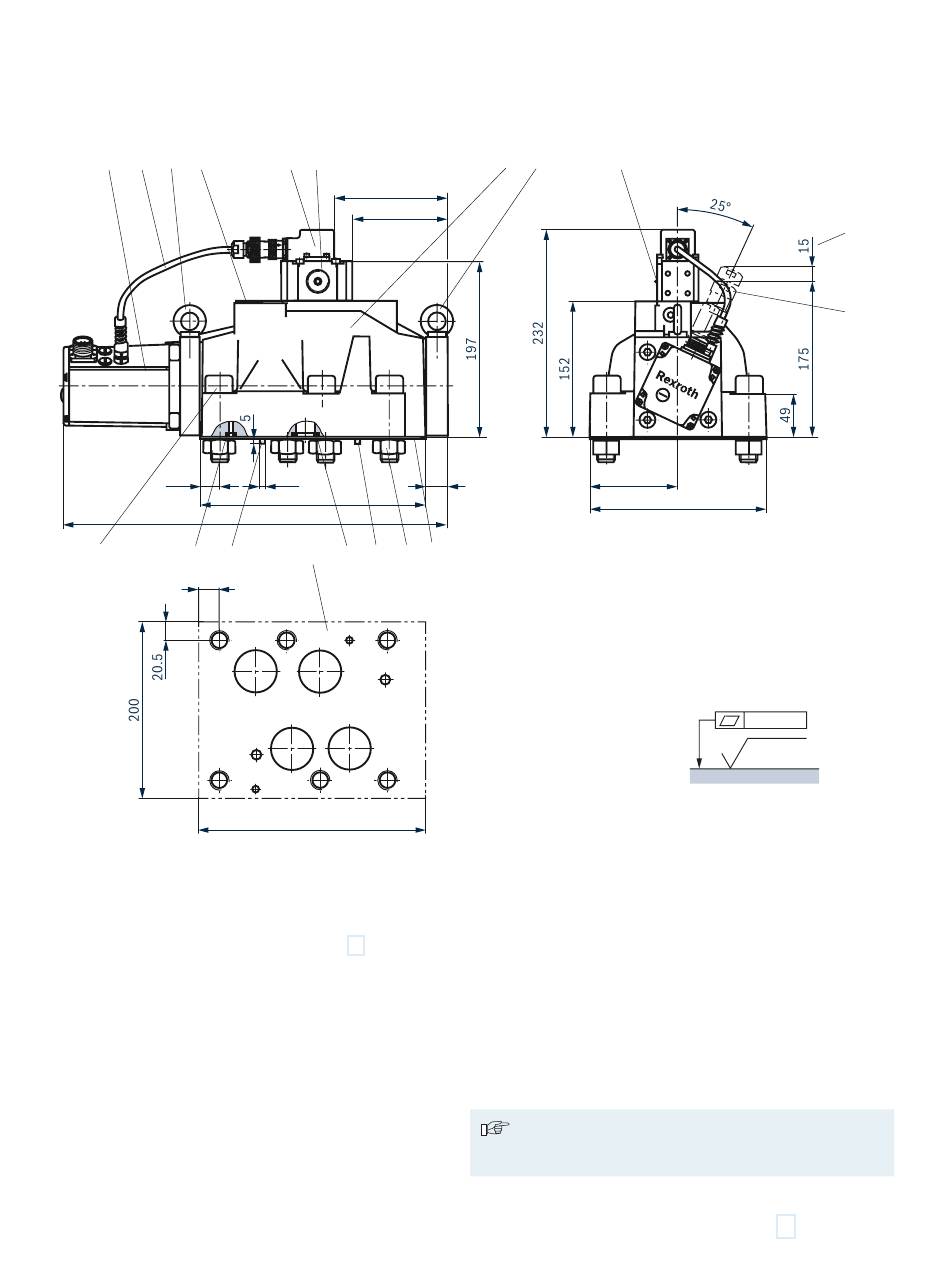

Abmessungen
(Maßangaben in mm)
10
5
17
1
22
15
12
23
1 Typschild – Gesamtventil
2 Typschild – Vorsteuerventil
3 Leitungsdose, separate Bestellung siehe Seite 20
4 Platzbedarf zum Entfernen der Leitungsdose (Anschlusskabel
beachten)
5 PVC-Kabel nicht beständig bei Kontakt mit HFD-R-Flüssigkeit
6 Fixierstift (2 Stück) G1 und G2
7 Abdeckplatte (nur für den Transport)
8 Vorsteuerventil (2-stufig)
9 Hauptstufe (3. Stufe)
10 Integrierte Elektronik (OBE)
11 Gleiche Dichtringe für Anschlüsse A, B, P und T
12 Gleiche Dichtringe für Anschlüsse X und Y
(Anschlüsse X und Y sind auch bei Steuerölführung „intern"
druckbeaufschlagt)
13 Bearbeitete Ventilauflagefläche; Lage der Anschlüsse nach
ISO 4401-10-09-0-05
Bosch Rexroth AG, RD 29622, Ausgabe: 2025-05
8
14
127
106
Ø6
254
432
6
13 11
6
16
F1
F5
F2
G1
Y
T
P
A
B
X
G2
F4
F6
F3
257
9
17
24
7
14 Austauschbares Filterelement mit Dichtung,
Material-Nr. R961000194
15 Ventilbefestigungsschrauben
16 Sechskantmuttern (nur für den Transport)
17 Ringschrauben (nur für den Transport)
Anschlussplatten (separate Bestellung) mit Lage der Anschlüsse
nach ISO 4401-10-09-0-05 siehe Datenblatt 45100.
Hinweis:
Bei den Abmessungen handelt es sich um Nennmaße, die
Toleranzen unterliegen.
Ventilbefestigungsschrauben siehe Seite 20.
2
99
197
0.01/100
Rzmax 4
Erforderliche Oberflächengüte
der Ventilauflagefläche
4
3
