Elektrische Anschlüsse und Belegung

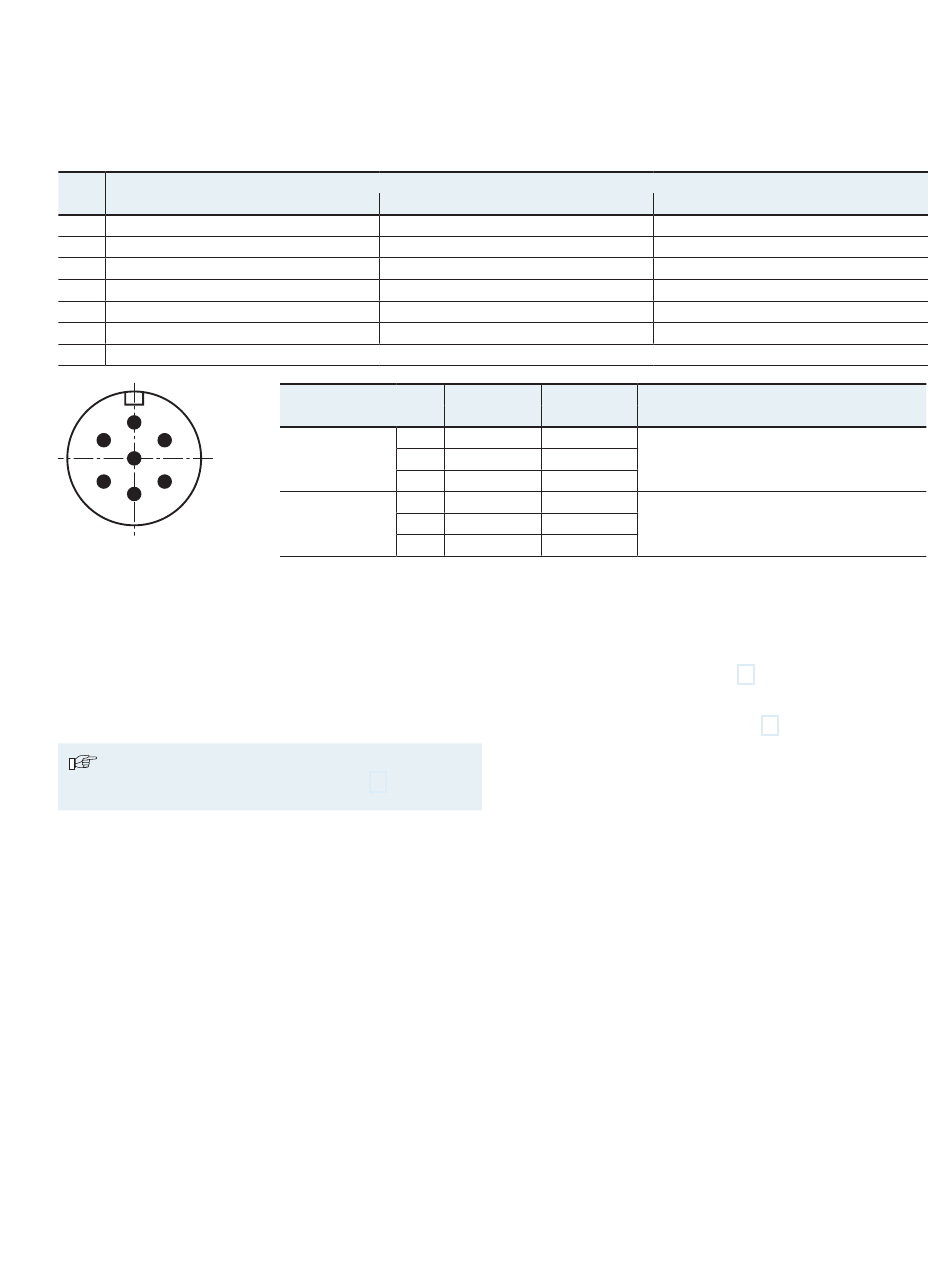

Gerätestecker-Belegung „XH1", 6-polig + PE nach DIN 43563
Pin
"A1"
A
Versorgungsspannung
B
GND, Bezugspotential Istwert
C
nicht belegt
D
Sollwert
E
Bezugspotential Sollwert
F
Istwert
PE
XH1
A
F
B
PE
E
C
D
Hinweis:
Leitungsdosen, separate Bestellung, siehe Seite 20 und
Datenblatt 08006.
Belegung Schnittstelle
Versorgungsspannung
GND, Bezugspotential Istwert
Bezugspotential Sollwert
Funktionserde (direkt mit dem Ventilgehäuse verbunden)
Positiv
„A1"
0 ... +10 V
„F1"
12 ... 20 mA
„C6"
0 ... +10 mA
Negativ
„A1"
0 ... −10 V
„F1"
12 ... 4 mA
„C6"
0 ... −10 mA
"F1"
nicht belegt
Sollwert
Istwert
Sollwert
Istwert
0 ... +10 V
12 ... 20 mA
12 ... 20 mA
0 ... –10 V
12 ... 4 mA
12 ... 4 mA
Anschlusskabel:
▶ Bis 25 m Kabellänge Typ LiYCY 7 x 0,75 mm
▶ Bis 50 m Kabellänge Typ LiYCY 7 x 1,0 mm
▶ EMV-gerechte Installation:
– Abschirmung an beiden Leitungsenden auflegen
– Leitungsdose Metall (siehe Seite 20) verwenden
▶ Alternativ bis 30 m Kabellänge zulässig
– Abschirmung versorgungsseitig auflegen
– Leitungsdose Kunststoff (siehe Seite 20) verwendbar
RD 29622, Ausgabe: 2025-05, Bosch Rexroth AG
Servo-Wegeventil | 4WSE3E
"C6"
Versorgungsspannung
GND, Bezugspotential Istwert/Freigabe
Freigabeeingang
Sollwert
Bezugspotential Sollwert
Istwert
Schaltstellungen
3 („a"; „b")
P→A; B→T
P→B; A→T
2
2
11/24
