Sattel

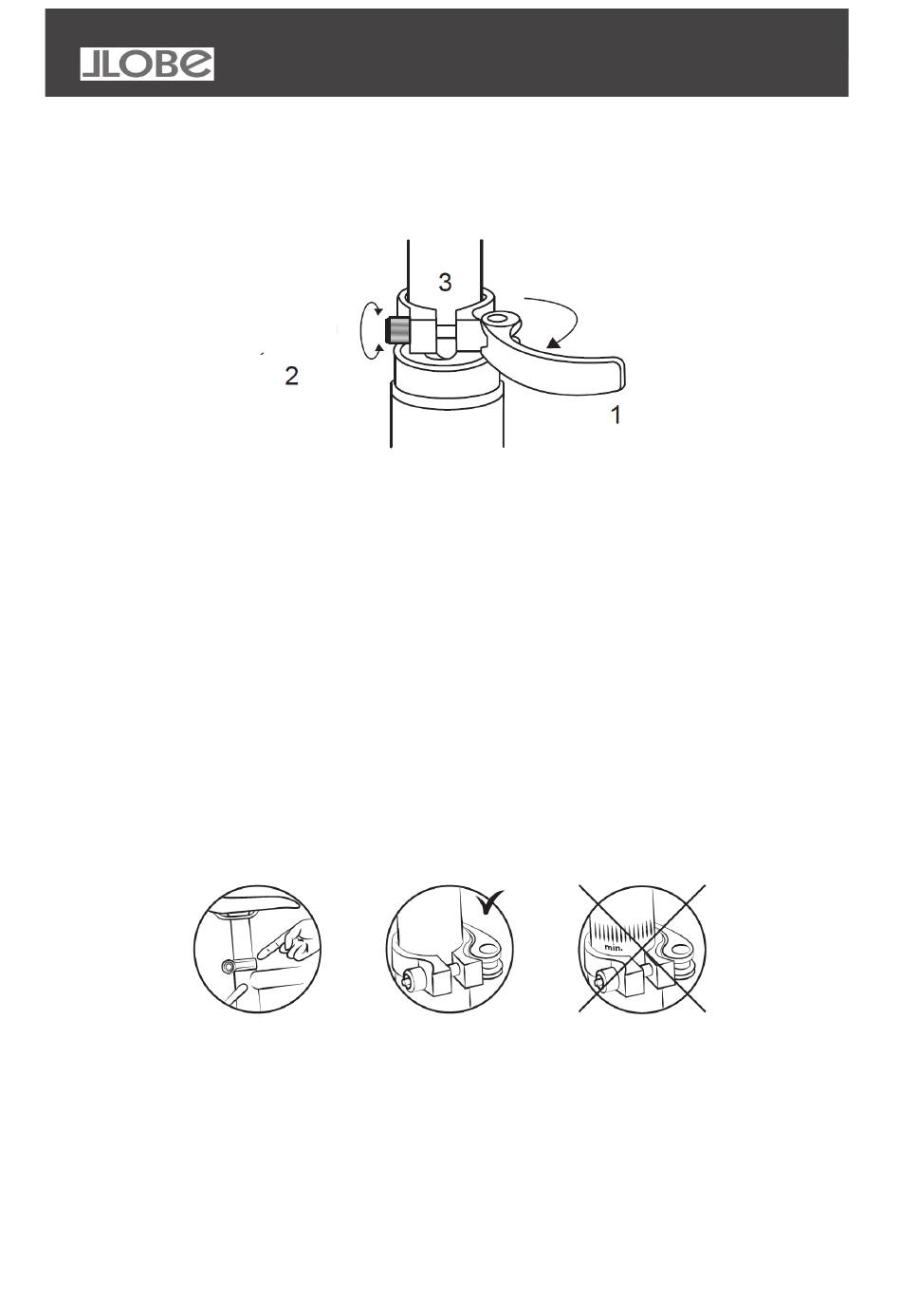

Sattelverstellung über Schnellverschluss
Verstellmutter
WARNUNG: Die Schnellverriegelungen sind für die manuelle Betätigung ausgelegt. Verwenden Sie niemals
Werkzeuge, um den Mechanismus zu ver- oder entriegeln, um ihn nicht zu beschädigen. Um die
Klemmkraft einzustellen, verwenden Sie die Einstellmutter (2), die sich auf der gegenüberliegenden Seite des
Hebels (1) befindet, und drehen Sie nicht den Schnellspannhebel.
Um das System zu ver- oder entriegeln, öffnen Sie den Einstellhebel (1) und drehen Sie die Einstellmutter (2)
von Hand, um den Kragen zu lösen. Zum Festziehen drehen Sie die Einstellmutter von Hand, um die
Manschette festzuziehen, und legen dann den Hebel um.
Achtung: Vergewissern Sie sich, dass die Vorrichtung richtig angezogen ist, bevor Sie das Fahrrad benutzen.
Wenn sich der Hebel durch leichten Druck von Hand bewegen lässt, ist er nicht ausreichend angezogen. Die
Einstellmutter muss ohne Werkzeug angezogen werden.
A. Achten Sie beim Einstellen des Sattels in der untersten Position darauf, dass der Sattel keine Bauteile
des Fahrrads, z. B. den Gepäckträger, berührt. Überschreiten Sie auch nicht den minimalen
Einsteckbezugspunkt der Sattelstütze. Dieser Bezugspunkt darf bei der Benutzung des Fahrrads
niemals sichtbar sein.
B.
C. Um die richtige Sattelhöhe zu überprüfen, setzen Sie sich mit gestreckten Beinen auf den Sattel,
wobei die Ferse auf der Pedale ruht (Abb. B). Während Sie in die Pedale treten, ist Ihr Knie leicht
gebeugt und Ihr Fuß steht auf der Pedale mit dem Fußballen. (Abb. A).
Geschlossen
Offen
9
