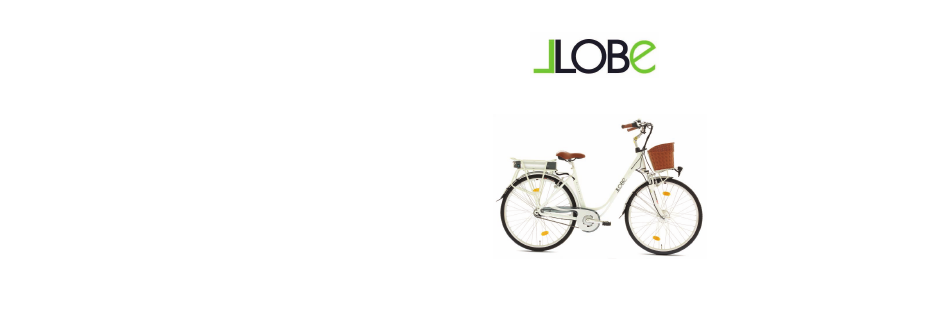

- Seite 1 LLobe GmbH & Co. KG • D-41334 Nettetal City-E-Bike White Motion...
- Seite 2 City-E-Bike White Motion Fahrradpass Füllen Sie diesen Fahrradpass möglichst vollständig aus. Er dient zur Identifikation im Fall eines Verlustes (Registrierung bei der Polizei) oder als Informationsgrundlage im Falle der Servicenotwendigkeit. 1. Sattel Name und Anschrift des Fahrradeigentümers 2. Sattelstütze 3. Sattelklemme 4.
-
Seite 3: Garantieregelung
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Unser Leitspruch "all for fun" spiegelt sich in unseren Produkten wider. Unsere Bikes sol- len jeden Tag Freude bereiten, Mobilität steigern und einfach Spaß machen. Dieses Fahrrad unterstützt Sie während der Fahrt mit einem elektrischen Motor. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise Lieferumfang 1. Vor der ersten Inbetriebnahme 1.1 Auspacken 1.2 Herstellen der Fahrbereitschaft 1.3 Akku laden 2. Bedienelemente 2.1 Steuerkonsole 2.2 Bremsen 2.3 Beleuchtung 2.4 Schaltung 2.5 Tretkurbel 2.6 Kette 2.7 Reifen 2.8 Gepäckträger 3. Wartung und Fehlerbehebung 4. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Betriebsanleitung und insbesondere die Sicherheitshinweise vor Ge- brauch Ihres Elektro-Fahrrads sorgfältig durch. Wenn Sie das Fahrrad an Dritte weiterge- ben, so geben Sie unbedingt auch diese Anleitung mit. Die mit diesem Symbol gekennzeichneten Textstellen betreffen Ihre Si- cherheit und die Sicherheit anderer. - Seite 6 • Durch Unfall oder unsachgemäße Behandlung verbogene oder beschädigte Bauteile müssen wegen Bruchgefahr sofort ersetzt werden. Haben Sie Zweifel an der vollen Be- triebstüchtigkeit des Fahrrads, wenden Sie sich unverzüglich an eine entsprechende Fachwerkstatt. • Führen Sie Reparatur-, Wartungs- und Einstellarbeiten an Ihrem Fahrrad nur dann selbst durch, wenn Sie über die erforderlichen Kenntnisse und Werkzeuge verfügen! Entneh- men Sie vor Beginn der Arbeiten immer die Batterie! •...
-
Seite 7: Transport Mit Dem Auto
WARNUNG! Alle mechanischen Komponenten unterliegen dem Verschleiß. Jegliche Verän- derung, z.B. von Form, Farbe oder Eigenschaft, kann auf eine Materialermüdung hindeuten. Wenden Sie sich an eine geeignete Fachwerkstatt oder, im Garan- tiefall, an den Service, und benutzen Sie das Fahrrad nicht, bevor die betreffen- den Teile fachgerecht ersetzt wurden. -
Seite 8: Lieferumfang
Lieferumfang • Fahrrad • Ladekabel und Netzteil • Batterie • Fahrradkorb • Bedienungsanleitung 1 Vor der ersten Inbetriebnahme Ihr Fahrrad wurde mit größter Sorgfalt montiert und mehrfach während der Herstellung und bei einer abschließenden Kontrolle geprüft. Da sich beim Transport bzw. bei der Lagerung Seilzüge dehnen und sich Schrauben und Muttern setzen können, führen Sie bitte vor der ersten Benutzung des Fahrrads unbedingt die im Folgenden beschriebenen Aktionen, Kon- trollen und Einstellungen durch. -
Seite 9: Sattel (1) Einstellen
Sattel (1) einstellen ACHTUNG! Beachten Sie unbedingt die an der Sattelstütze markierte maximale Stellung, bis zu welcher die Sattelhöhe eingestellt werden darf! Bruch- und Sturzgefahr! 1. Schraube der Sattelklemme (3) lösen. 2. Sattelstütze (2) auf die richtige Höhe einstellen (siehe dazu den folgenden Hinweis Die richtige Sattelhöhe). -
Seite 10: Pedale Anbauen
Pedale anbauen Die Pedale werden separat mitgeliefert und müssen angeschraubt werden. ACHTUNG! Unbedingt Kennzeichnung beachten: Pedal mit der Aufschrift R in Fahrtrich- tung rechts anbauen, Pedal mit der Aufschrift links anbauen. Bei Nichtbe- achten kann das Gewinde beschädigt und schlimmstenfalls das Pedal nicht eingebaut werden, d.h., Ihr Fahrrad kann nicht benutzt werden! L = Linksgewinde, gegen den Uhrzeigersinn drehen R = Rechtsgewinde, im Uhrzeigersinn drehen... -
Seite 11: Akku (5) Entnehmen / Einsetzen
Akku (5) entnehmen / einsetzen Der Akku (5) befindet sich über dem Hinterrad und unterhalb des Gepäckträgers (4). Er ist mit einem Schloss gesichert (siehe Abb. 7). Die verschiedenen Schlüsselstellungen und deren Funktionen werden im Folgenden beschrieben: OPEN Um den Akku zu entnehmen, den Schlüssel auf diese Position stellen. Der Si- cherungsbolzen ist geöffnet. -
Seite 12: Korb (14) Montieren
Korb (14) montieren Den Korb (14) mit den vier mitgelieferten Schrauben und Muttern (sind bereits in der Hal- terung vormontiert) an der Halterung über dem Vorderrad befestigen: 1. Den Korb auf die Halterung stellen, so dass die Schraublöcher im Korb (2 x Boden, 2 x Seite) über den Schraublöchern in der Halterung liegen. -
Seite 13: Akku Laden
1.3 Akku laden ACHTUNG! SICHERHEITSHINWEISE FÜR DEN AKKU • Verwenden Sie zum Laden des Akkus ausschließlich das mitgelieferte Ladekabel (22). Explosionsgefahr! • Das Ladekabel darf nur für den Akku dieses Elektrofahrrads benutzt werden. Keine Akkus von Fremdherstellern damit laden. Kurzschluss-, Feuer- und Explosionsgefahr! •... - Seite 14 • Das Ladekabel ist nicht dafür bestimmt, durch Personen mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder man- gels Wissen benutzt zu werden. Es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Ladeka- bel zu benutzen ist.
- Seite 15 Abb. 9 Wichtiger Hinweis Lithium-Ionen-Akkus haben im Gegensatz zu anderen Akkutypen eine nur sehr geringe Selbstentladung. Dennoch verliert auch dieser Akkutyp mit der Zeit an Ladung. Laden Sie deshalb auch einen vollgeladenen Akku bei Nichtgebrauch spätestens nach 2 Monaten für mindestens 2 Stunden nach (siehe auch 5 Ga- rantie und Service ).
-
Seite 16: Bedienelemente
2 Bedienelemente Wir empfehlen, den Umgang mit Ihrem neuen Fahrrad zunächst an einem ver- kehrsarmen Ort (z.B. Parkplatz) zu üben. Fahren Sie erst im normalen Straßen- verkehr, wenn Sie sich im Umgang mit Ihrem Fahrrad sicher fühlen. 2.1 Steuerkonsole Die Steuerkonsole Ihres Fahrrads besteht aus dem Bedienteil (18) und dem Display (19). Die Steuerkonsole ist eingeschaltet, sobald der Schlüssel der Akku-Verriegelung auf Posi- tion ON steht (siehe Abschnitt Akku entnehmen / einsetzen). - Seite 17 Display WALK Abb. 11 Die folgenden Informationen können Sie auf Ihrem Display ablesen: 1. Ladezustand Je mehr Striche zu sehen sind, desto höher ist die Akku-Ladung und umso größer die Reichweite. Bei voller Ladung sind 6 Striche zu sehen. Ist der Ladezustand unter 10 % gefallen, beginnt der letzte verbleibende Strich zu blin- ken.
-
Seite 18: Bremsen
2.2 Bremsen ACHTUNG! Unfall- und Verletzungsgefahr! Die eingebauten Bremsen Ihres Fahrrads verfügen über eine sehr gute Brems- leistung. Machen Sie sich vor Ihrer ersten Fahrt unbedingt mit den Bremsen ver- traut. Vor jeder Fahrt die Bremsen auf ihre Funktion prüfen (Bremshebel, Bremsbe- läge). -
Seite 19: V-Brakes (12, 8) Einstellen
V-Brakes (12, 8) einstellen Die Einstellung der V-Brakes ist an Vorder- und Hinterrad gleich. Zuerst müssen die Bremsschuhe c parallel zur Felge ausgerich- tet werden (siehe Abb. 13): 1. Schrauben d der Bremsschuhe lösen. 2. Bremsschuhe parallel zur Felge ausrichten. Darauf achten, dass sie NICHT den Reifen berühren! Abb. -
Seite 20: Beleuchtung
2.3 Beleuchtung ACHTUNG! • Schalten Sie bei Dämmerung bzw. Dunkelheit immer die Beleuchtung ein! Unfallgefahr! • Achten Sie darauf, dass der Frontscheinwerfer (13) andere Verkehrsteilneh- mer nicht blenden kann. Unfallgefahr! Der Scheinwerfer muss so eingestellt sein, dass der Lichtkegel in 5 m Entfernung vor dem Scheinwerfer nur noch halb so hoch liegt wie bei seinem Austritt (Abb. -
Seite 21: Schaltung
2.4 Schaltung Ihr Fahrrad ist mit einer Shimano Nexus 7-Gang-Nabenschaltung ausgestattet. Sie haben die Möglichkeit, die Übersetzung je nach Gelände, eigener Leistungsfähigkeit und Wetterverhältnissen anzupassen. Schalten Um einen Gang zu wechseln, halten Sie während der Fahrt kurz mit der Tretbewegung inne - keinen Druck auf die Pedale ausüben! - und drehen Sie den Schaltdrehgriff (20) am rech- ten Lenkergriff in die gewünschte Richtung (siehe Abb. -
Seite 22: Kette
2.6 Kette Die Kette wird über die Tretkurbel angetrieben und unterliegt besonders hoher Beanspru- chung. Beachten Sie daher einige besondere Hinweise zur Pflege und zur möglichst langen Lebensdauer: Schmieren Sie die Kette regelmäßig (und besonders nach Regenfahrten) mit handelsüb- lichem Kettenschmiermittel leicht ein. Vorsichtshalber sollte die Kettenspannung durch einen Fachhändler nutzungsabhängig 1 bis 2-mal im Jahr kontrolliert werden. -
Seite 23: Reifen
2.7 Reifen Ihr Fahrrad verfügt über Reifen der Größe 28 x 1,75". Es befinden sich Speichenreflekto- ren vorn und hinten in den Rädern. Zu wenig Reifendruck führt zu veränderter Fahrstabilität, geringerer Reichweite und er- höhtem Verschleiß. Kontrollieren Sie deshalb regelmäßig den Reifendruck. Dieser sollte ca. 3 bar betragen. -
Seite 24: Wartung Und Fehlerbehebung
3 Wartung und Fehlerbehebung Um den Ansatz von Rost an Ihrem Fahrrad zu verhindern und eine uneingeschränkte und sichere Funktionalität zu gewähr- leisten, müssen von Zeit zu Zeit Pflege- und Wartungsarbeiten durchgeführt werden. Für die Durchführung der hier beschriebenen Pflege- und War- tungsarbeiten benutzen Sie bitte handelsübliche Pflegemittel, Lappen und Tücher, sofern nicht anders angegeben. - Seite 25 Der Akku lässt sich wie unten beschrieben ersetzen. Stellen Sie sicher, dass Sie einen Ersatz-Akku mit denselben Spezifikatio- nen verwenden. Ein Ersatz-Akku kann über die Fa. LLobe er- ACHTUNG! worben werden (siehe Kapitel 5 Garantie und Service). Den Controller nur bei Bedarf von einem Fachhändler und nur...
-
Seite 26: Technische Spezifikationen
4 Technische Spezifikationen Elektrische Spezifikationen: Akku: 36 V ~ 13 Ah Lithium-Ionen-Batterie, wartungsfrei Ladezeit ca. 5-6h, inkl. Ladekabel Stromversorgung Ladekabel: 100-240 V, 50/60 Hz Controller: 36 V ~ 15 A Motor: 36 V ~ 250 W Vorderrad-Nabenmotor, bürstenlos Beleuchtung: Vorn/hinten: LED, über Akku Motorleistungsdaten: Geschwindigkeit:... -
Seite 27: Garantie Und Service
5 Garantie und Service Im Garantiefall wenden Sie sich bitte an unseren Service. Es gelten folgende Garantiebe- dingungen: • Wir gewähren 10 Jahre Garantie auf Material- und Konstruktionsfehler am Rahmen bei normaler Behandlung, Benutzung und Pflege. • Auf den Akku gewähren wir eine Garantie von 1 Jahr. Tritt während dieser Zeit ein De- fekt auf, wenden Sie sich zwecks Austauschs bitte an unseren Service. -
Seite 28: Entsorgung
Ersatzteilen, wenden Sie sich bitte an uns: Tel.: 0 21 53 - 95 91 479 Mo - Fr, 8 - 18 Uhr E-Mail: service@llobe-bike.de Anschrift: LLobe GmbH & Co. KG Hubertusstraße 6 41334 Nettetal 6 Entsorgung Dieses Fahrrad darf nicht zusammen mit dem Hausmüll entsorgt werden. -
Seite 29: Häufig Gestellte Fragen
Häufig gestellte Fragen Wie weit kann ich mit einer Akku-Ladung fahren? Die Reichweite hängt von mehreren Faktoren ab. Sie wird beeinflusst vom Gelände - ist es eher eben oder hügelig - von den Außentemperaturen und Ihrem Gewicht bzw. der Zula- dung und natürlich von der eingestellten Tretunterstützung. - Seite 30 Kann ich mein Elektrofahrrad auch wie ein normales Fahrrad ohne Motor benutzen? Ja. Stellen Sie dazu die Tretunterstützung einfach auf 0 (siehe Kapitel 2.1 Steuerkonsole ). Muss ich einen Helm tragen? Es besteht keine Helmpflicht, aber wir empfehlen es. Kann man auf dem Gepäckträger einen Kindersitz montieren? Nein.
-
Seite 31: Eg-Konformitätserklärung
Original EG-Konformitätserklärung gemäß der Richtlinie 2006/42/EG und 2014/30/EG Original CE Declaration of Conformity in accordance with Directive 2006/42/EU and 2014/30/EU Firma LLobe GmbH & Co KG Hubertusstr. 6 Company 41334 Nettetal Produkt Pedelec Product Marke LLobe Brand Modell White Motion Model Diese Erklärung bezieht sich nur auf die Maschine in dem Zustand, in dem sie in Verkehr...
