Montaje y desmontaje de
las muelas de corte

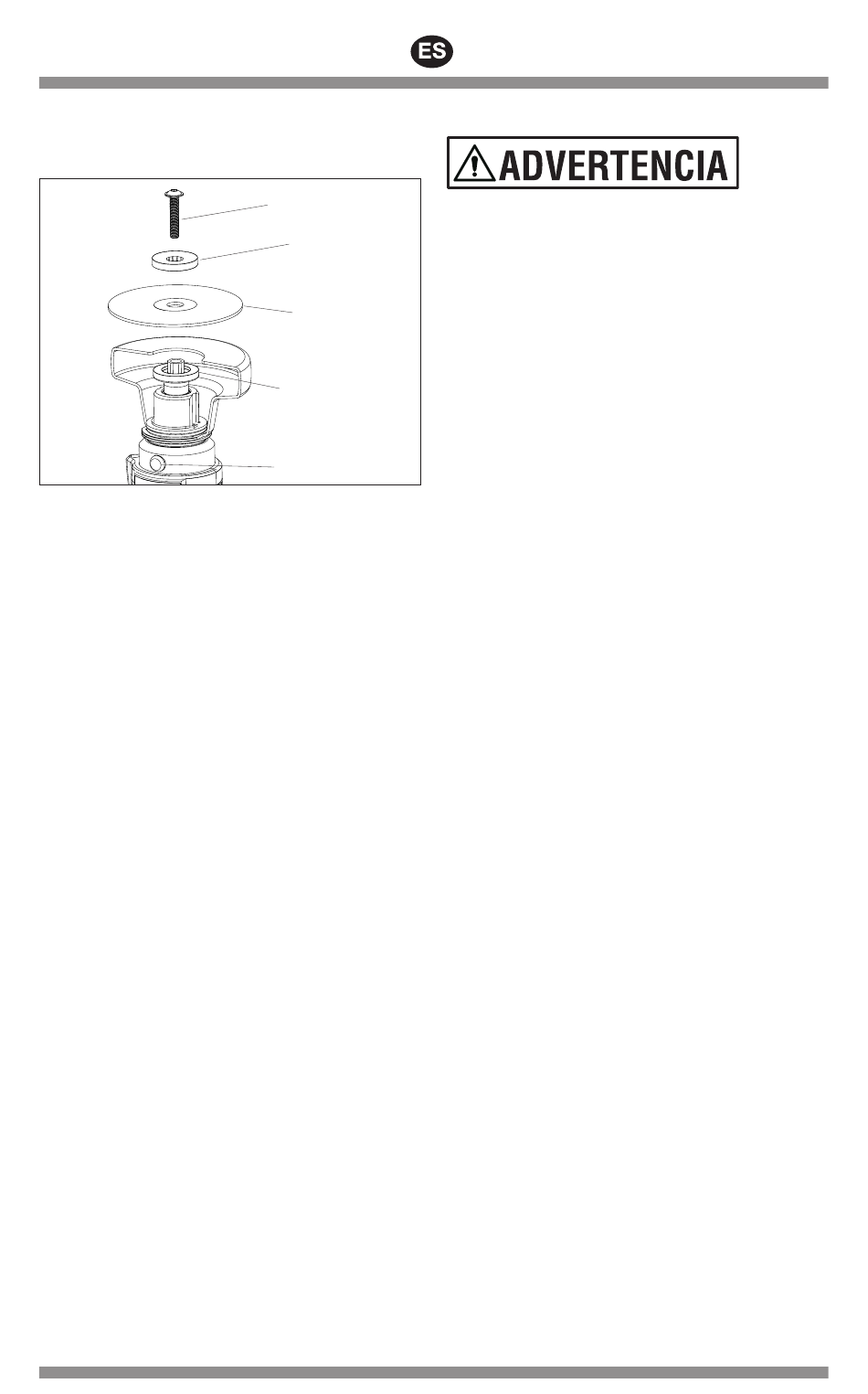

Figura
5: Montaje y desmontaje de las muelas de corte
1 - Quite la batería de la herramienta.
2 - Ponga la herramienta sobre una superficie sólida con la
abertura de la guarda hacia arriba.
3 - Accione el seguro del eje presionando el botón
correspondiente para impedir que el eje gire.
4 - Con la llave Allen de 3,10 mm (1/8 de pulgada) que se
incluye, retire el tornillo del eje, la brida exterior y la
muela de corte usada, si hay una instalada.
5 - Inspeccione la muela para ver si tiene algún desperfecto
y cámbiela si es necesario. Instale la muela en el eje;
compruebe que supere el diámetro piloto de la brida
interior.
6 - Instale la brida exterior en el eje.
7 - Enrosque el tornillo en el extremo del eje y apriete bien
el tornillo con la llave Allen de 10 mm (1/8 de pulgada)
al tiempo que activa el seguro del eje.
8 - Gire la muela con la mano para asegurarse de que esté
correctamente instalada y que no golpee la guarda.
9 - Vuelva a poner la batería y haga funcionar la
herramienta sin carga durante un minuto como mínimo
para asegurarse de que la muela esté centrada y bien
apretada antes de usarla.
Soporte la pieza de trabajo
Al utilizar la herramienta de corte, es fundamental
asegurar y apoyar la pieza de trabajo correctamente.
Esto es esencial para la seguridad del operador, y la
precisión y la calidad del corte. Algunos métodos para
asegurar la pieza de trabajo incluyen sujetarla en un
tornillo de banco o mandril, o fijarla a una plantilla o
accesorios de soporte para evitar vibraciones o
desviaciones en piezas de trabajo largas y delgadas.
ZCTCO861CE Rev C
Tornillo del eje
Brida exterior
(Lado empotrado
hacia la muela)
Muela de corte
Brida interior
Bloqueador del
eje
75
Funcionamiento
Lea, entienda y respete toda
la información de seguridad
que encontrará al principio
de este manual.
Cada vez que la vaya a utilizar, compruebe que ni la
herramienta ni la muela de cortar tengan desperfectos.
1. Quite la brida y el tornillo del eje.
2. Seleccione una muela de corte plana de resina
reforzada de 76 mm tipo 1 para usar con la
herramienta.
3. Instale la muela nueva en el eje. Asegúrese de que
esté al ras contra la cara del eje y que su orificio
encaje sobre la protuberancia del eje.
4. Ponga el seguro del eje y sujete la muela con el
tornillo y la brida. Compruebe que esté bien
enganchada al eje.
5. Para arrancar la herramienta, apriete la palanca
reguladora; el seguro se moverá hacia adelante y
volverá a la posición de apagado cuando lo suelte.
6. Cuando acabe de instalar la muela, deje que funcione
libremente durante un minuto como mínimo antes de
empezar a utilizarla.
7. La herramienta corta con el borde de la muela.
Aplique la herramienta a la pieza con una ligera
presión, permitiendo que la muela corte. Mantenga la
muela directamente sobre el corte y no aplique
cargas laterales.
8. Es normal que la herramienta se caliente cuando está
en funcionamiento. No significa que sea defectuosa.
9. Póngase siempre la protección recomendada y
mantenga el área de trabajo limpia mientras usa la
herramienta.
Almacenamiento y manejo de los
accesorios
Las muelas de corte abrasivas son frágiles y pueden
desportillarse, agrietarse o romperse fácilmente; por lo
tanto, deben manipularse con cuidado para evitar caídas
o golpes. Guarde las muelas y las arandelas de manera
que descansen planas sobre un estante o en
contenedores, cajas o cajones lejos del calor excesivo, la
humedad y líquidos para evitar que se deformen. Si no
se guardan correctamente pueden dañarse, lo que
podría hacer que se rompieran y provocar lesiones.
(09/24)
