Maintenance
Maintenance et réparation
La réparation d'un outil demande un soin extrême et des
connaissances approfondies. Les réparations doivent
être uniquement effectuées par un technicien qualifié.
• Vérifiez toujours l'état de l'outil avant usage.
• Remplacez ou réparez les pièces endommagées avant
usage. Vérifiez l'alignement des pièces en mouvement.
Le frottement de pièces en mouvement ou de pièces
cassées risque de compromettre le fonctionnement.
• Faites correctement réparer ou remplacer les pièces
endommagées par un centre de réparation agréé.
• N'utilisez pas l'outil si le commutateur de marche/arrêt ne
fonctionne pas.
• Prenez soin de vos outils. Maintenez vos outils secs,
propres et dépourvus d'huile et de graisse pour une
performance supérieure et plus de sécurité.
• Pour le centre de réparation Snap-on le plus proche,
appelez le service clientèle Snap-on au1-877-762-7664.
(Amérique du Nord uniquement)
Northern Repair Center
3011 E Route 176
Crystal Lake IL 60014
(Hors Amérique du Nord)
Se référer à l'adresse présente sur la déclaration
de conformité
• Lorsque vous rechargez ou déchargez une batterie
lithium-ion pendant une courte période, la
température interne de la batterie augmente
sensiblement. Ceci est normal.
• Dans des conditions idéales d'utilisation, la durée de vie
utile de cette batterie est de 1 000 cycles de charge/
décharge environ. Un entretien et une maintenance
impropres raccourciront la durée de vie de la batterie et
sa durée de maintien de charge.
• Utilisez uniquement avec un équipement de recharge
Snap-on qui spécifie une batterie série CTB.
• Évitez de court-circuiter la batterie. Risque de dommages
irréversibles sous l'effet de la forte décharge de courant.
• Débranchez le chargeur de la prise secteur avant de
commencer la procédure de démontage.
• Retirez la batterie de l'outil avant de commencer la
procédure de démontage. Le court-circuit de la
batterie risque de déclencher un incendie ou de causer
des blessures.
• Utilisez l'équipement de sécurité. Portez toujours des
lunettes de sécurité.
Meules à tronçonner
Cet outil de tronçonnage est conçu pour être utilisé
uniquement avec des meules de coupe renforcées de
type 1 d'un diamètre de 76 mm (3"), d'une taille d'arbre
de 9,5 mm (3/8") et d'une épaisseur ne dépassant pas
3,1 mm (1/8"). Le disque de coupe de type 1 est
ZCTCO861CE Rev C
complètement plat. Son profil plat permet de créer des
coupes profondes et minimise les interférences avec la
pièce à usiner. Les meules abrasives renforcées
conviennent à la coupe de l'acier, de l'acier inoxydable et
des matériaux non ferreux. Ils sont composés de grains
contenus dans l'abrasif qui effectuent la coupe. Le liant
d'une meule de coupe maintient les grains abrasifs en
place et la meule est renforcée de fibre de verre pour
plus de résistance et de maintien.
Les buvards sont des rondelles compressibles qui
doivent être placées entre la meule et la bride de
montage pour répartir uniformément la pression de
serrage sur la meule. Les buvards, lorsqu'ils sont
fournis avec les disque de coupe, doivent être utilisés
car ils contribuent à prévenir la casse des disques.
Utiliser uniquement les buvards fournis ou
recommandés par le fabricant de la meule abrasive.
Installation et retrait des
meules à tronçonner

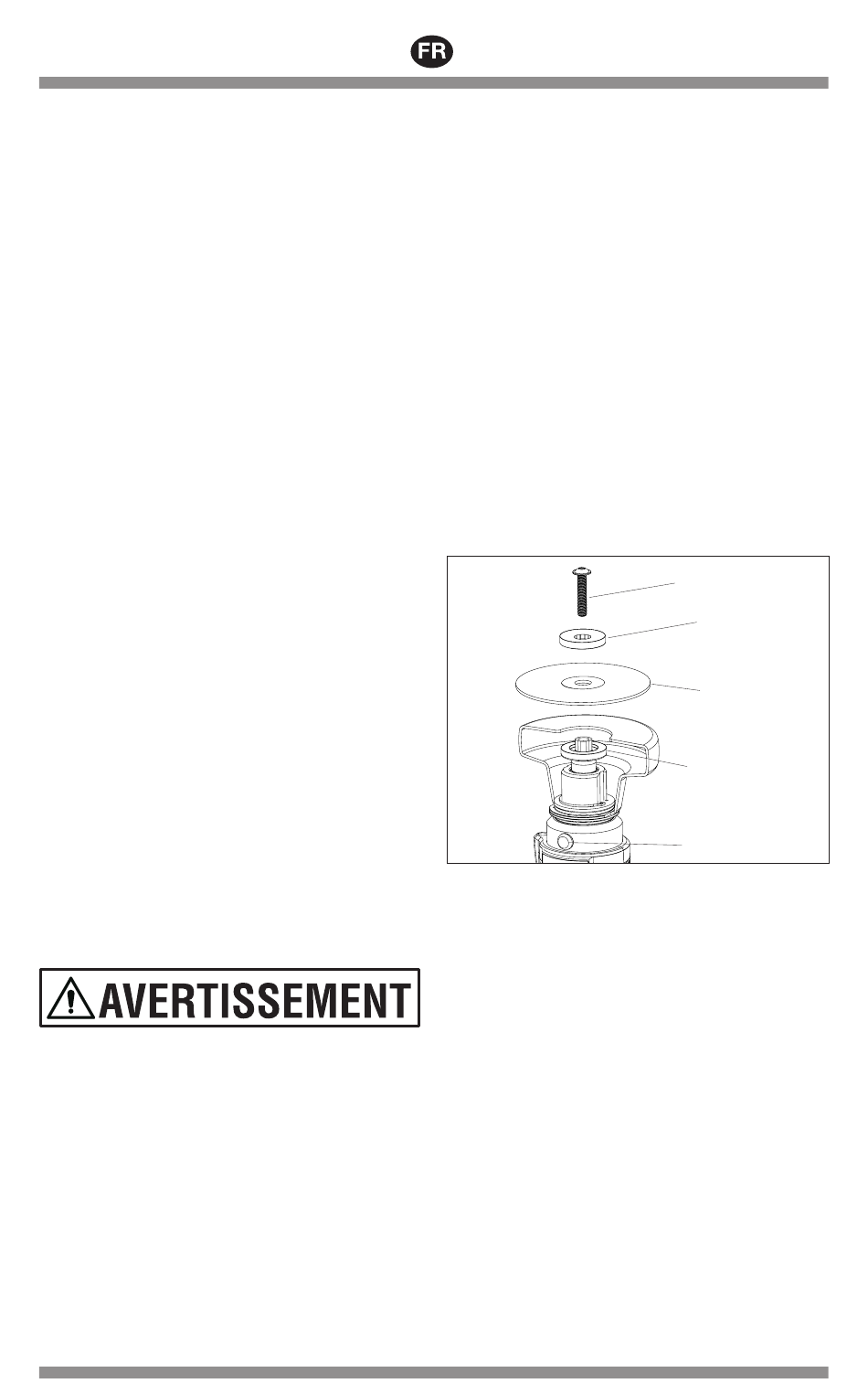

Figure 5: Installation et retrait des meules à tronçonner
1 - Retirer la batterie de l'outil.
2 - Poser l'outil sur une surface ferme avec l'ouverture du
carter de protection dirigée vers le haut.
3 - Engager le verrouillage de la broche en appuyant sur le
bouton de verrouillage de la broche pour empêcher la
broche de tourner.
4 - À l'aide de la clé Allen de 1/8" fournie, retirer la vis de
broche, la bride extérieure et le disque de coupe usagé,
le cas échéant.
5 - Inspecter le disque à tronçonner pour déceler tout
dommage et le remplacer si nécessaire. Placer le disque
sur l'axe, en s'assurant qu'il dépasse le diamètre pilote
de la bride intérieure.
6 - Placer la bride extérieure sur la broche.
7 - Visser la vis de broche sur la broche et, tout en
engageant le verrou de broche, serrer fermement la vis
avec la clé Allen de 1/8".
37
Vis de broche
Bride extérieure
(Côté renfoncé
contre le disque)
Disque de
coupe
Bride intérieure
Verrouillage du
mandrin
