agglomerata del disco da taglio funge da catalizzatore
per fissare la corona zigrinata sul disco che, a sua volta,
è rinforzato con elementi in fibra di vetro per offrine una
resistenza maggiore e un supporto più elevato.
I tamponi sono rondelle comprimibili da montare tra il
disco e la flangia per distribuire in modo uniforme la
stretta di serraggio sul disco. Se in dotazione, montare
sempre questi tamponi per proteggere i dischi stessi da
eventuali rotture. Utilizzare soltanto i tamponi in
dotazione o quelli raccomandati dalla fabbrica dei dischi
da taglio.
Installazione e rimozione
dei dischi da taglio
Figura

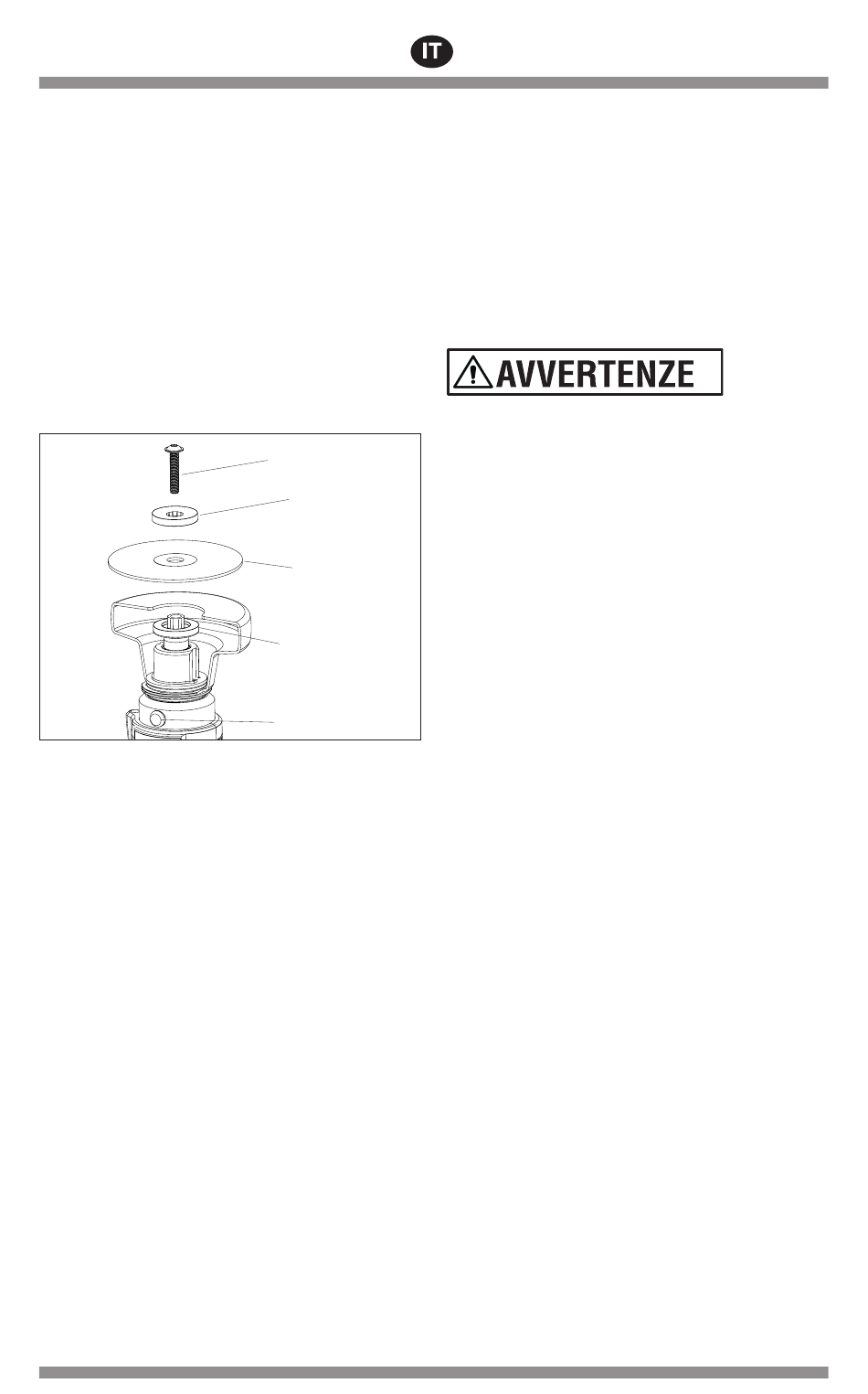

5: Installazione e rimozione dei dischi da taglio
1 - Estrarre la batteria dall'utensile.
2 - Appoggiare l'utensile su una superficie stabile con lo
spazio di accesso dello schermo di protezione verso
l'alto.
3 - Azionare il blocco alberino premendo l'apposito tasto
per impedirne la rotazione.
4 - Con la chiave a brugola da 1/8" in dotazione, smontare
la vite dell'alberino, la flangia esterna e il disco da taglio
vecchio se ancora installato.
5 - Controllare che il disco da taglio sia integro e, nel caso,
sostituirlo. Montare il disco sull'alberino facendo
attenzione che sia ben assestato sull'apposita guida
della flangia interna.
6 - Montare la flangia esterna sull'alberino.
7 - Riavvitare la vite sull'alberino e, azionando il blocco
alberino, serrarla a fondo con la chiave a brugola da
1/8".
8 - Far girare il disco con la mano per controllare che sia
ben montato e non vada ad urtare lo schermo di
protezione.
9 - Reinserire la batteria e far girare a vuoto l'utensile per
almeno 1 minuto per controllare che il disco sia
montato correttamente e ben serrato.
ZCTCO861CE Rev C
Vite alberino
Flangia esterna
(Lato incassato
verso il disco)
Disco da taglio
Flangia interna
Blocco mandrino
63
Immobilizzo del pezzo in lavorazione
Durante l'utilizzo di un utensile da taglio, è fondamentale
fissare e immobilizzare bene il pezzo in lavorazione. Si
tratta di un accorgimento essenziale per proteggere
l'operatore e per realizzare tagli di qualità e precisione.
Alcuni dei metodi più utilizzati comprendono il serraggio
su morse, con pinze o su dime apposite oppure su altri
meccanismi di supporto che impediscano ai pezzi in
lavorazione lunghi e sottili di vibrare o piegarsi.
Uso
Leggere attentamente e seguire le
informazioni di sicurezza all'inizio
di questo manuale.
Prima di ogni utilizzo, controllare che l'utensile e il disco
da taglio non siano danneggiati.
1. Rimuovere la flangia e la vite dall'alberino.
2. Selezionare un disco da taglio da 3" (76 mm) Tipo 1 a
centro piano in resina rinforzata da utilizzare con
l'utensile.
3. Installare il disco nuovo sull'alberino. Controllare che
il disco sia in asse con l'alberino e che la sua boccola
sia ben assestata nel foro del disco stesso.
4. Azionare il blocco alberino e fissare il disco
sull'alberino con la vite e la flangia. Controllare che il
disco sia ben fissato all'alberino.
5. Per azionare questo utensile, premere il pulsante di
controllo della valvola a farfalla e inclinare il fermo di
sicurezza in avanti; rilasciare il pulsante per fermarlo.
6. Prima di iniziare, far ruotare a vuoto i dischi appena
montati per almeno un minuto.
7. Quest'utensile è concepito per tagliare con il bordo
del disco. Appoggiarlo sul pezzo in lavorazione
esercitando una leggera pressione e lasciare che il
disco effettui il taglio. Mantenere il disco
perpendicolarmente al taglio e non esercitare forze
laterali.
8. Durante l'uso, è normale che l'utensile si riscaldi..
Questo non significa che è difettoso.
9. Indossare sempre la protezione raccomandata e
mantenere l'area di lavoro pulita quando si usa
l'utensile.
Come conservare e maneggiare gli
accessori
I dischi da taglio abrasivi sono fragili e si scheggiano,
fessurano o rompono facilmente. Si raccomanda quindi
di maneggiarli con cura per proteggerli da urti o cadute.
Conservare i dischi e i tamponi di piatto su mensole,
scaffali, contenitori, scatole o cassetti proteggendoli da
temperature eccessive, umidità o altri liquidi per evitare
che si deformino. Altrimenti, i dischi si potrebbero
danneggiare e rompersi durante il loro utilizzo
provocando infortuni.
(09/24)
