14 Datenausgang RS 232 C
Die Datenausgabe erfolgt über Schnittstelle RS 232 C.
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-
gen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers/PC
verbinden.
Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN-
Schnittstellenkabel (Option) sichergestellt.
• Kommunikationsparameter (z. B. Baudrate) von Waage und Drucker müssen
übereinstimmen.
1. Technische Daten
• 8-bit ASCII Code
• 1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit
• Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud
• Miniatur-Stecker notwendig (9 pol D-Sub)

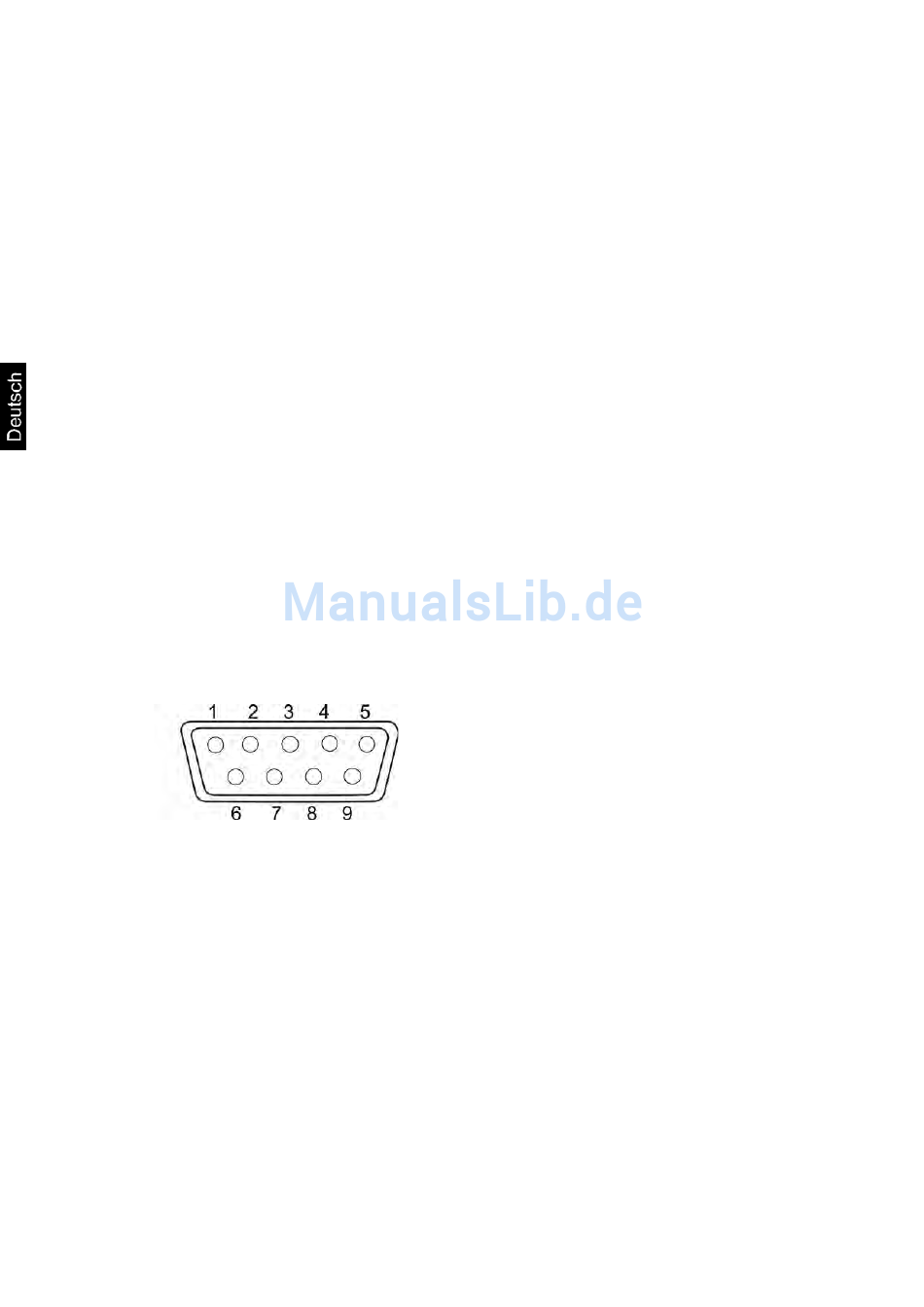

2. Pinbelegung der Waagenausgangsbuchse
Frontansicht:
45
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
Pin 2:
Transmit data
Pin 3:
Receive data
Pin 5:
Signal ground
EMB-V-BA-d-1320
