13 Datenausgang RS 232

Mit der RS 232 Schnittstelle können Wägedaten je nach Einstellung im Menü auto-
matisch oder durch Drücken von mit
den.
Die Datenübertragung erfolgt asynchron im ASCII - Code.
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun-
gen erfüllt sein:
• Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver-
binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnitt-
stellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Dru-
cker müssen übereinstimmen. Detaillierte Beschreibung der Schnittstellenpa-
rameter (siehe Kap. 13.1)
Es dürfen im medizinischen Bereich nur Zusatzgeräte an die Schnitt-
stelle angeschlossen werden, die der Vorschrift EN 60601-1 entspre-
chen.

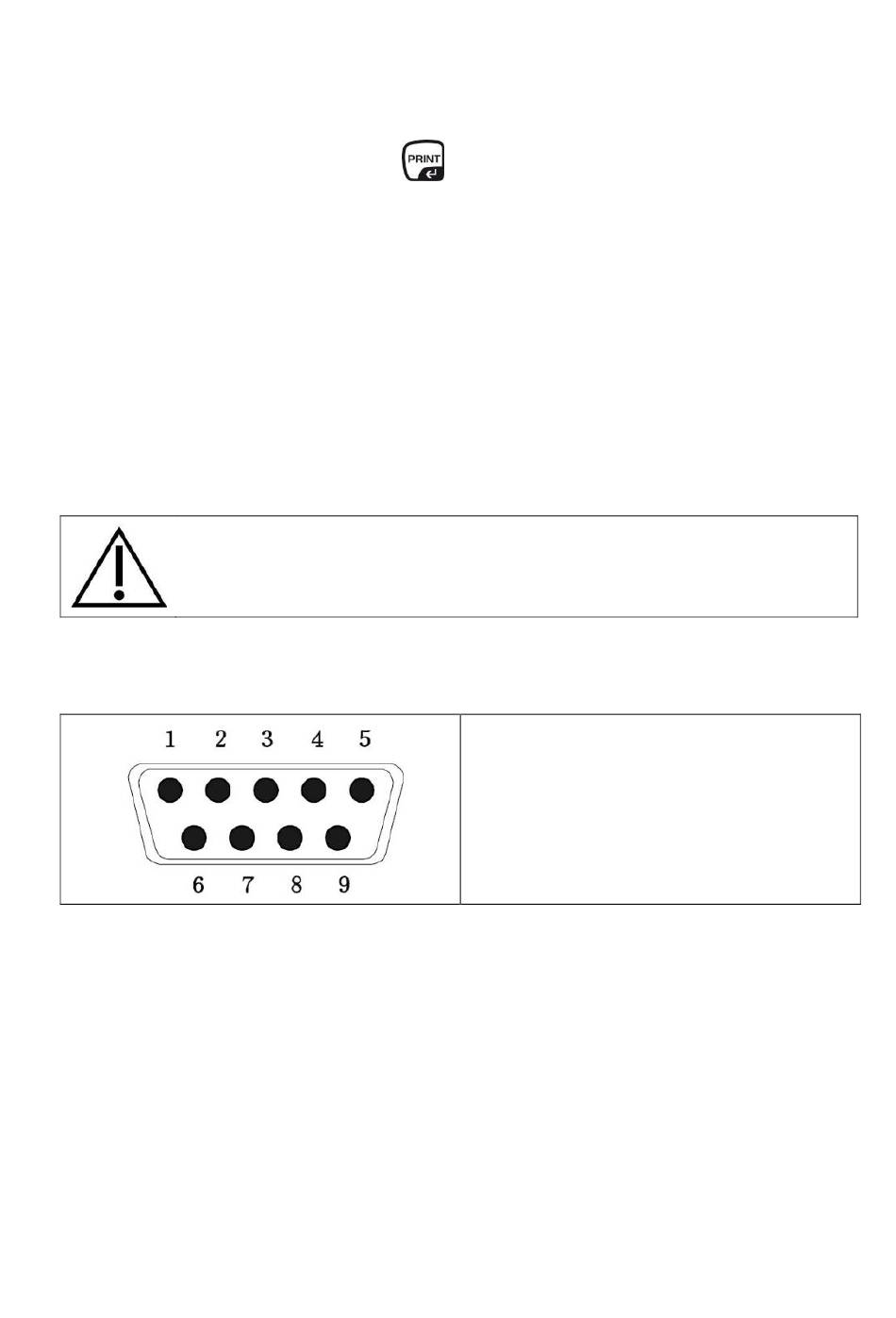

13.1 Pinbelegung der Waagenausgangsbuchse

13.2 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse
Pin 2 Ausgang
Pin 3 Eingang
Pin 5 Signalerde
Baud-Rate 600/1200/2400/4800/9600 wählbar
Parität keine
Datenbits 8 Bit
Stopbits 1 Bit
MPE_HM / MPE_PM-BA-d-2255
über die Schnittstelle ausgegeben wer-
Pin 2: TXD - Ausgang
Pin 3: RXD - Eingang
Pin 5: GND - Signalerde
