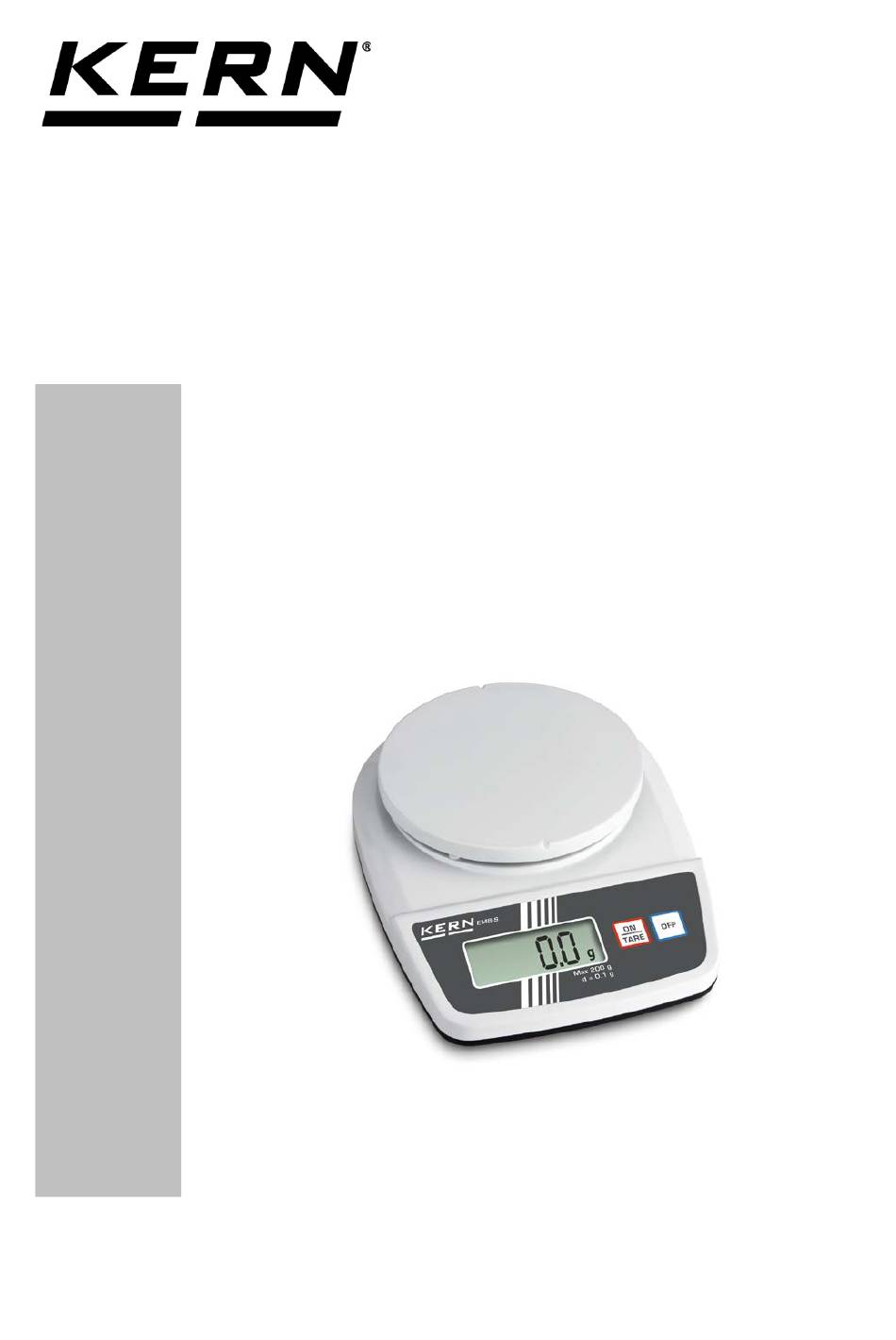

Betriebsanleitung
Präzisionswaagen
KERN EMB-S
Version 2.0
2018-05
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
EMB-S-BA-d-1820

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für KERN EMB 500-2S

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisionswaagen KERN EMB-S Version 2.0 2018-05 EMB-S-BA-d-1820...
  • Seite 2: Inhaltsverzeichnis

    KERN EMB-S Version 2.0 2018-05 Betriebsanleitung Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................3 Grundlegende Hinweise (Allgemeines) ............5 Bestimmungsgemäße Verwendung ................5 Sachwidrige Verwendung ..................5 Gewährleistung ......................5 Prüfmittelüberwachung ....................6 Grundlegende Sicherheitshinweise ............. 6 Hinweise in der Betriebsanleitung beachten .............. 6 Ausbildung des Personals ..................
  • Seite 3: Technische Daten

    1 Technische Daten KERN 200-1S 500-1S 2000-0S 5000-0S Ablesbarkeit (d) 0,1 g 0,1 g Wägebereich (Max) 200 g 500 g 2000 g 5000 g Reproduzierbarkeit 0,01 g 0,1 g 0,01g 0,01 g Linearität ± 0,2 g ± 0,2 g ± 2 g ±...
  • Seite 4 KERN 500-2S 3000-1S TEMB TEMB Artikelnummer / Typ 500-2S-A 3000-1S-A Ablesbarkeit (d) 0,01 g 0,1 g Wägebereich (Max) 500 g 3000 g Reproduzierbarkeit 0,01 g 0,2 g Linearität ± 0,03 g ± 0,3 g 500 g 3000 g Empf. Justiergewicht nicht...
  • Seite 5: Grundlegende Hinweise (Allgemeines)

    Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäger- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 2.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen...
  • Seite 6: Prüfmittelüberwachung

    3.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 3.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
  • Seite 7: Auspacken, Aufstellung Und Inbetriebnahme

    5 Auspacken, Aufstellung und Inbetriebnahme 5.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: ...
  • Seite 8: Auspacken

    Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 5.2.1 Aufstellen Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. 5.2.2 Lieferumfang Serienmäßiges Zubehör: KERN EMB-S • Waage • Batterien (2 x 1,5V AA) • Betriebsanleitung 5.3 Anzeigenübersicht Stabilitätsanzeige...
  • Seite 9: Tastaturübersicht

    5.4 Tastaturübersicht • Waage einschalten • Waage tarieren • Wägeeinheiten umschalten • Waage ausschalten • Justierung aufrufen (langer Tastendruck) 5.5 Transportsicherung Vor der Inbetriebnahme Transportsicherung an der Unterseite der Waage entriegeln s. Abb. unten: Transportsicherung Transportsicherung verriegelt Transportsicherung gelöst bei Transport der Waage im Wägebetrieb Wurde die Transportsicherung im Wägebetrieb nicht gelöst, erscheint bei Erreichen der Maxlast eine Fehlermeldung „E“.
  • Seite 10: Batteriebetrieb (Standard)

    Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen. 5.7 Netzanschluss (Option) Die Stromversorgung erfolgt über das externe Netzgerät KERN YKA-03 (optional). Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.
  • Seite 11: Justierung

    5.9 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden.
  • Seite 12 Die Justierung ist erfolgt, die Waage wechselt automatisch in den Wägemodus. Beispiel) Justiergewicht abnehmen, die Justierung ist hiermit been- det. Bei einem Justierfehler oder falschem Justiergewicht erscheint „E“. Justierung wie- derholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen- genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.
  • Seite 13: Betrieb

    6 Betrieb 6.1 Wägen Waage mit einschalten. Die Waage führt einen Selbsttest durch und wechselt dann zur Nullanzeige. Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „E“ (=Überlast). Die Waage wird durch Drücken der Taste ausge- schaltet. Es erscheint kurz „oFF“ in der Anzeige, danach schaltet sich die Waage automatisch aus.
  • Seite 14: Wägeeinheiten

    6.3 Wägeeinheiten Die Waage kann unterschiedliche Einheiten anzeigen . Die Umschaltung erfolgt über die -Taste. Bei belasteter Wägeplatte – Taste gedrückt halten, nach einigen Sekunden wechselt die Einheit. Display- Umrechnungsfaktor anzeige 1 g = Gramm * Unze 0.035273962 Troy Unze 0.032150747 Pennyweight 0.643014931...
  • Seite 15: Auto-Off-Funktion

     Mit der ON/TARE-Taste kann nun zwischen folgenden Einstellungen ausgewählt werden: Anzeige Einstellung Auto-Zero eingeschaltet „tr Y“ „tr n“ Auto-Zero ausgeschaltet  Bestätigen Sie Ihre Auswahl mit der OFF-Taste. Nach kurzer Zeit kehrt die Waa- ge automatisch in den Wägemodus zurück. 6.5 AUTO-OFF-Funktion Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü...
  • Seite 16: Reset-Funktion

    6.6 Reset-Funktion Rücksetzung des Menüs auf Werkseinstellungen.  Bei ausgeschalteter Waage die OFF-Taste drücken und gedrückt halten  OFF-Taste nicht loslassen. ON/TARE-Taste ebenfalls drücken und gedrückt hal-  OFF -Taste kurz loslassen und erneut kurz drücken  im Display erscheint “AF” erscheint ...
  • Seite 17: Wartung, Instandhaltung

    7.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 7.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
  • Seite 18: Kleine Pannenhilfe

    8 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
  • Seite 19: Konformitätserklärung

    9 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce EMB-S-BA-d-1820...
