PNOZ X3P

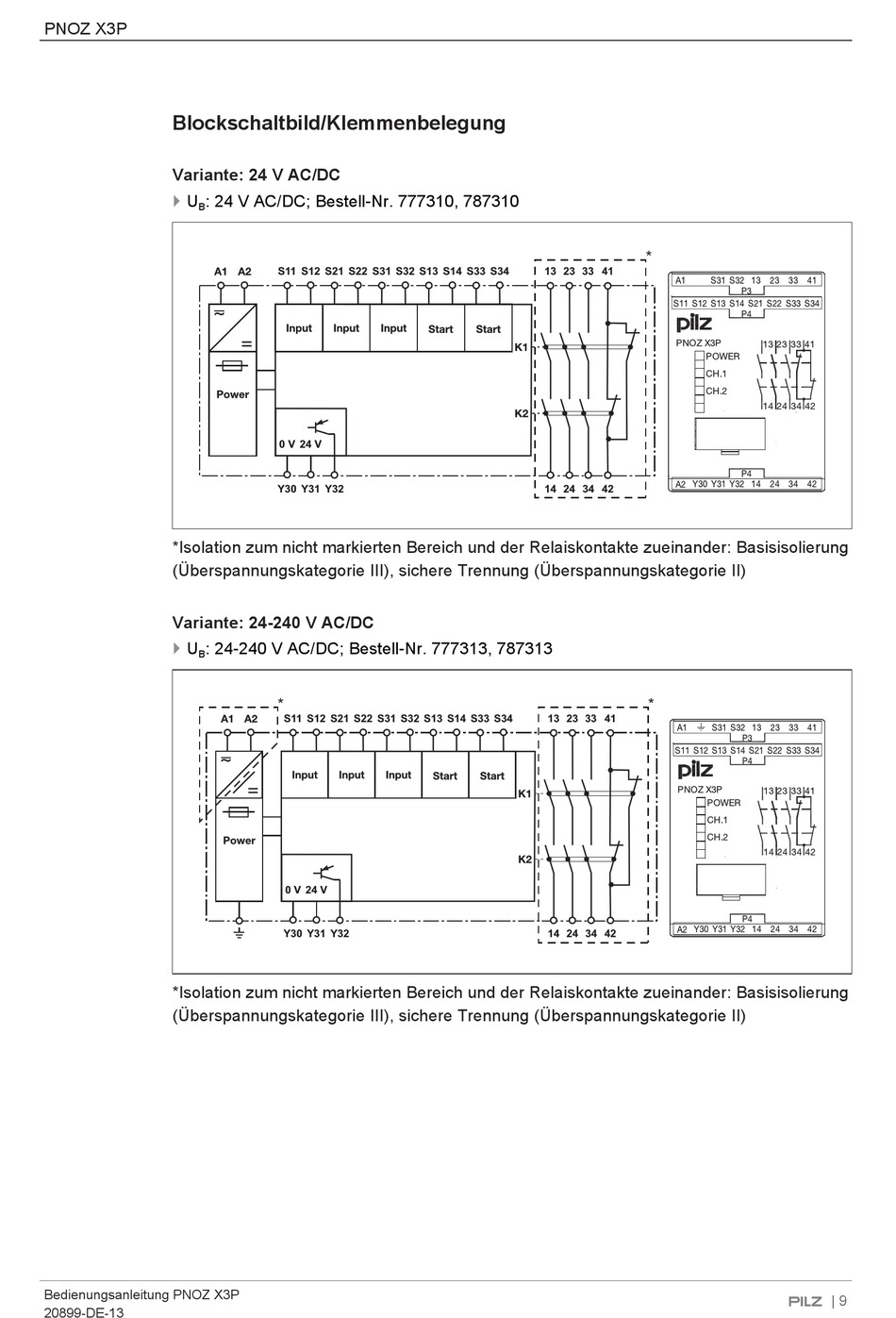

Blockschaltbild/Klemmenbelegung
Variante: 24 V AC/DC
}
U
: 24 V AC/DC; Bestell-Nr. 777310, 787310
B
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Variante: 24-240 V AC/DC
}
U
: 24-240 V AC/DC; Bestell-Nr. 777313, 787313
B
*Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung
(Überspannungskategorie III), sichere Trennung (Überspannungskategorie II)
Bedienungsanleitung PNOZ X3P
20899-DE-13
S11 S12 S21 S22 S31 S32 S13 S14 S33 S34
0 V 24 V
Y30
Y31
Y32
*
S11 S12 S21 S22 S31 S32 S13 S14 S33 S34
0 V 24 V
Y30
Y31
Y32
*
13 23 33 41
14 24 34 42
*
13 23 33 41
14 24 34 42
| 9
