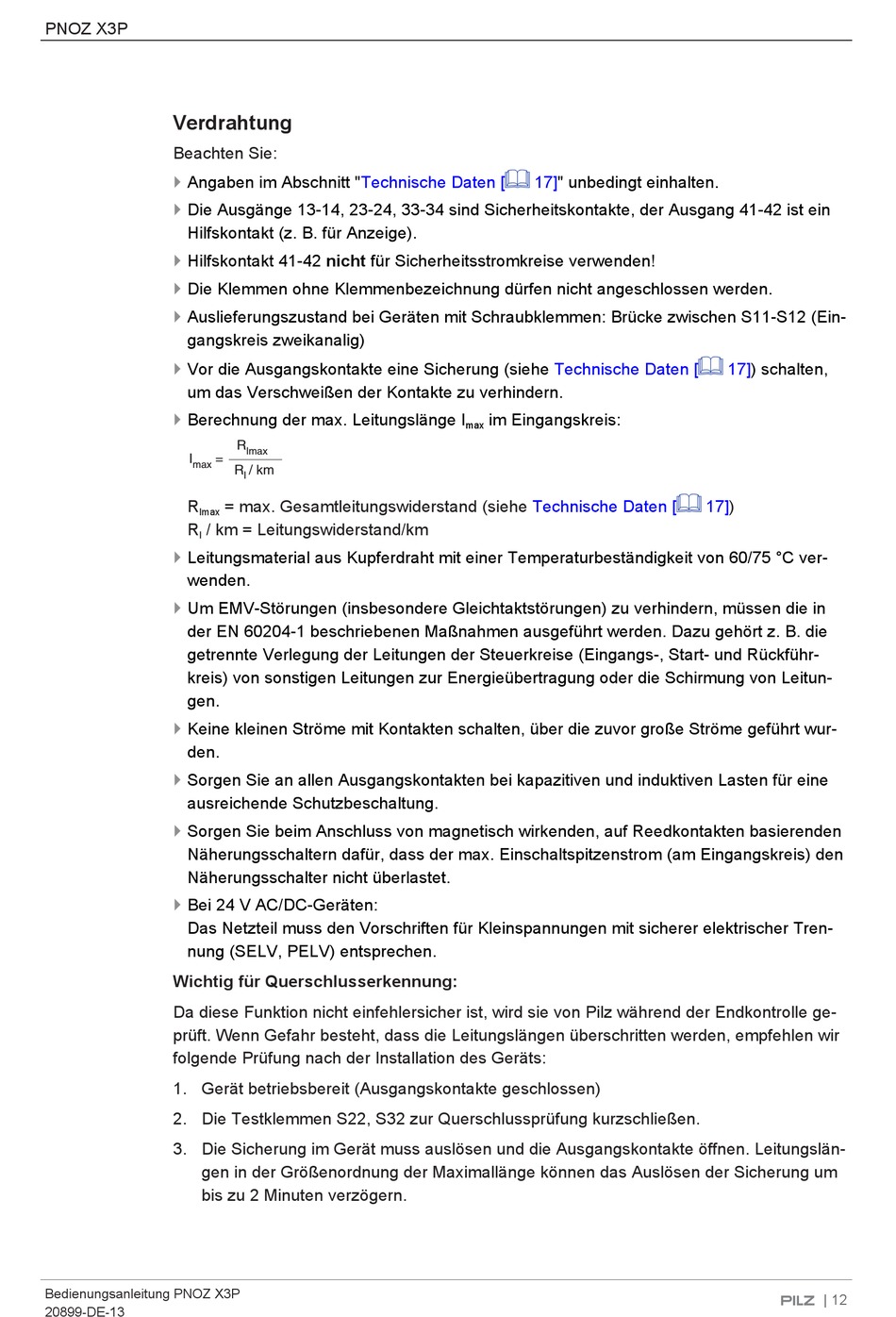

PNOZ X3P
Verdrahtung
Beachten Sie:
}
Angaben im Abschnitt
}
Die Ausgänge 13-14, 23-24, 33-34 sind Sicherheitskontakte, der Ausgang 41-42 ist ein
Hilfskontakt (z. B. für Anzeige).
}
Hilfskontakt 41-42 nicht für Sicherheitsstromkreise verwenden!
}
Die Klemmen ohne Klemmenbezeichnung dürfen nicht angeschlossen werden.
}
Auslieferungszustand bei Geräten mit Schraubklemmen: Brücke zwischen S11-S12 (Ein-
gangskreis zweikanalig)
}
Vor die Ausgangskontakte eine Sicherung (siehe
um das Verschweißen der Kontakte zu verhindern.
}
Berechnung der max. Leitungslänge I
I
max
R
lmax
R
/ km = Leitungswiderstand/km
l
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver-
wenden.
}
Um EMV-Störungen (insbesondere Gleichtaktstörungen) zu verhindern, müssen die in
der EN 60204-1 beschriebenen Maßnahmen ausgeführt werden. Dazu gehört z. B. die
getrennte Verlegung der Leitungen der Steuerkreise (Eingangs-, Start- und Rückführ-
kreis) von sonstigen Leitungen zur Energieübertragung oder die Schirmung von Leitun-
gen.
}
Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur-
den.
}
Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine
ausreichende Schutzbeschaltung.
}
Sorgen Sie beim Anschluss von magnetisch wirkenden, auf Reedkontakten basierenden
Näherungsschaltern dafür, dass der max. Einschaltspitzenstrom (am Eingangskreis) den
Näherungsschalter nicht überlastet.
}
Bei 24 V AC/DC-Geräten:
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren-
nung (SELV, PELV) entsprechen.
Wichtig für Querschlusserkennung:
Da diese Funktion nicht einfehlersicher ist, wird sie von Pilz während der Endkontrolle ge-
prüft. Wenn Gefahr besteht, dass die Leitungslängen überschritten werden, empfehlen wir
folgende Prüfung nach der Installation des Geräts:
1. Gerät betriebsbereit (Ausgangskontakte geschlossen)
2. Die Testklemmen S22, S32 zur Querschlussprüfung kurzschließen.
3. Die Sicherung im Gerät muss auslösen und die Ausgangskontakte öffnen. Leitungslän-
gen in der Größenordnung der Maximallänge können das Auslösen der Sicherung um
bis zu 2 Minuten verzögern.
Bedienungsanleitung PNOZ X3P
20899-DE-13
"Technische Daten [
R
lmax
=
R
/ km
l
= max. Gesamtleitungswiderstand (siehe
17]" unbedingt einhalten.
Technische Daten [
im Eingangskreis:
max
Technische Daten [
17]) schalten,
17])
| 12
