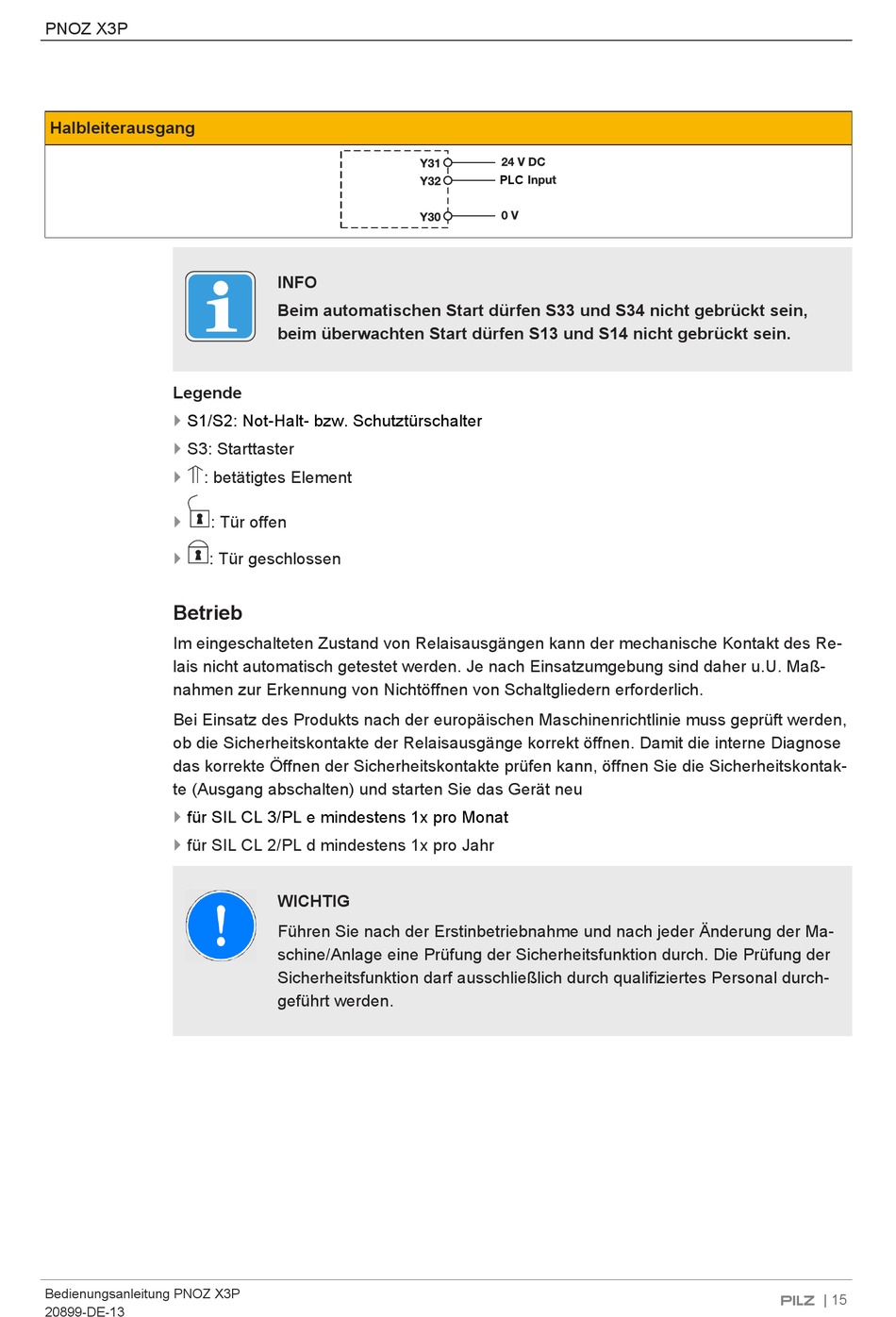

PNOZ X3P
Halbleiterausgang
Legende
}
S1/S2: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
: betätigtes Element
}
: Tür offen
}
: Tür geschlossen
Betrieb
Im eingeschalteten Zustand von Relaisausgängen kann der mechanische Kontakt des Re-
lais nicht automatisch getestet werden. Je nach Einsatzumgebung sind daher u.U. Maß-
nahmen zur Erkennung von Nichtöffnen von Schaltgliedern erforderlich.
Bei Einsatz des Produkts nach der europäischen Maschinenrichtlinie muss geprüft werden,
ob die Sicherheitskontakte der Relaisausgänge korrekt öffnen. Damit die interne Diagnose
das korrekte Öffnen der Sicherheitskontakte prüfen kann, öffnen Sie die Sicherheitskontak-
te (Ausgang abschalten) und starten Sie das Gerät neu
}
für SIL CL 3/PL e mindestens 1x pro Monat
}
für SIL CL 2/PL d mindestens 1x pro Jahr
Bedienungsanleitung PNOZ X3P
20899-DE-13
INFO
Beim automatischen Start dürfen S33 und S34 nicht gebrückt sein,
beim überwachten Start dürfen S13 und S14 nicht gebrückt sein.
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
PLC
| 15
