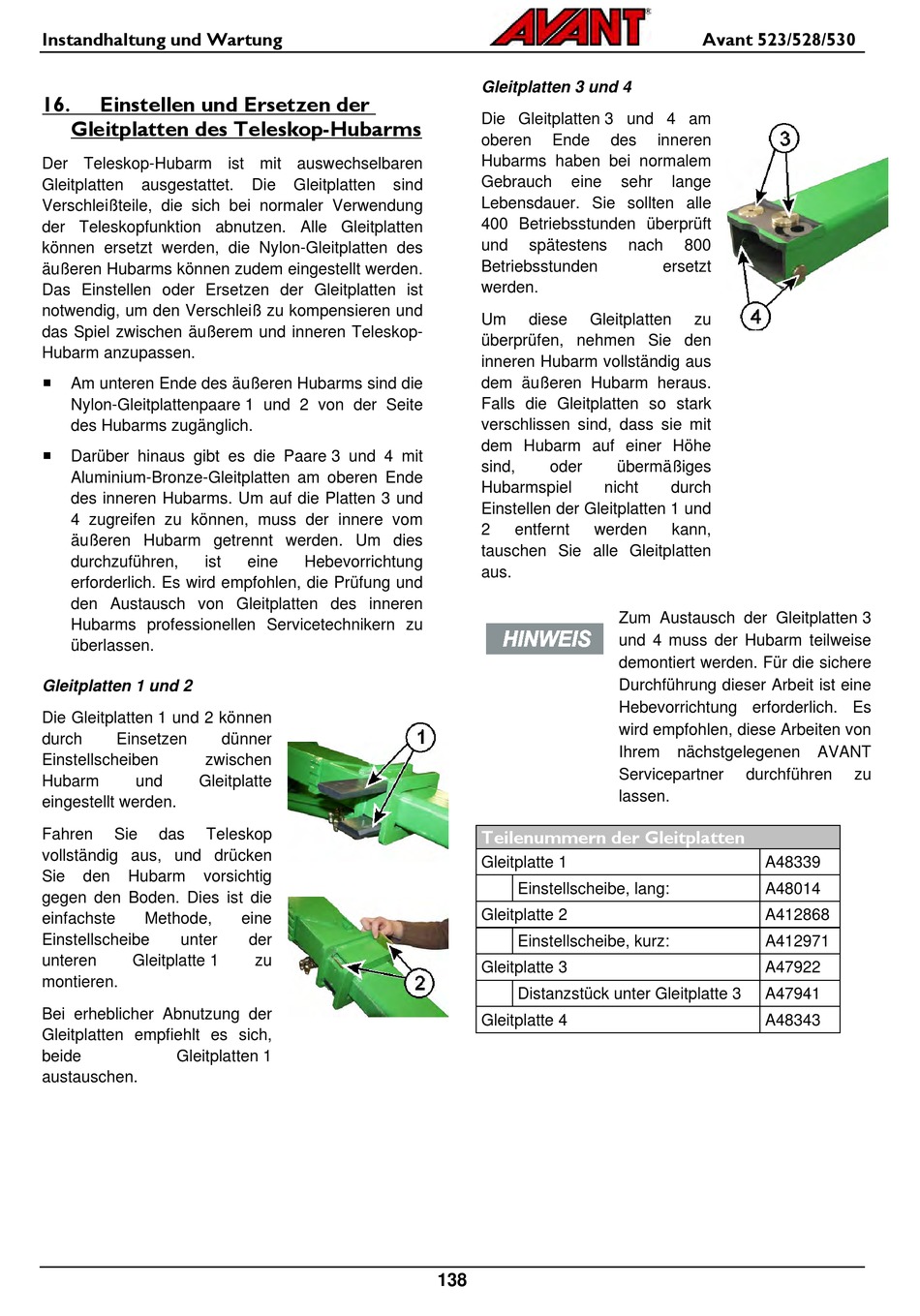

AVANT 523 Bedienungsanleitung Seite 138

Instandhaltung und Wartung
16. Einstellen und Ersetzen der
Gleitplatten des Teleskop-Hubarms
Der Teleskop-Hubarm ist mit auswechselbaren
Gleitplatten ausgestattet.
Verschleißteile, die sich bei normaler Verwendung
der Teleskopfunktion abnutzen. Alle Gleitplatten
können ersetzt werden, die Nylon-Gleitplatten des
äußeren Hubarms können zudem eingestellt werden.
Das Einstellen oder Ersetzen der Gleitplatten ist
notwendig, um den Verschleiß zu kompensieren und
das Spiel zwischen äußerem und inneren Teleskop-
Hubarm anzupassen.

Am unteren Ende des äußeren Hubarms sind die
Nylon-Gleitplattenpaare 1 und 2 von der Seite
des Hubarms zugänglich.

Darüber hinaus gibt es die Paare 3 und 4 mit
Aluminium-Bronze-Gleitplatten am oberen Ende
des inneren Hubarms. Um auf die Platten 3 und
4 zugreifen zu können, muss der innere vom
äußeren Hubarm getrennt werden. Um dies
durchzuführen, ist
erforderlich. Es wird empfohlen, die Prüfung und
den Austausch von Gleitplatten des inneren
Hubarms professionellen Servicetechnikern zu
überlassen.
Gleitplatten 1 und 2
Die Gleitplatten 1 und 2 können
durch Einsetzen
Einstellscheiben zwischen
Hubarm und Gleitplatte
eingestellt werden.
Fahren Sie das Teleskop
vollständig aus, und drücken
Sie den Hubarm vorsichtig
gegen den Boden. Dies ist die
einfachste Methode,
Einstellscheibe unter
unteren Gleitplatte 1
montieren.
Bei erheblicher Abnutzung der
Gleitplatten empfiehlt es sich,
beide Gleitplatten 1
austauschen.
Die Gleitplatten sind
eine Hebevorrichtung
dünner
eine
der
zu
Gleitplatten 3 und 4
Die Gleitplatten 3 und 4 am
oberen Ende des
Hubarms haben bei normalem
Gebrauch eine
Lebensdauer. Sie sollten alle
400 Betriebsstunden überprüft
und spätestens
Betriebsstunden
werden.
Um diese Gleitplatten
überprüfen, nehmen Sie den
inneren Hubarm vollständig aus
dem äußeren Hubarm heraus.
Falls die Gleitplatten so stark
verschlissen sind, dass sie mit
dem Hubarm auf einer Höhe
sind, oder
Hubarmspiel nicht
Einstellen der Gleitplatten 1 und
2 entfernt werden
tauschen Sie alle Gleitplatten
aus.
Teilenummern der Gleitplatten
Gleitplatte 1
Einstellscheibe, lang:
Gleitplatte 2
Einstellscheibe, kurz:
Gleitplatte 3
Distanzstück unter Gleitplatte 3
Gleitplatte 4
138
Avant 523/528/530
inneren
sehr lange
nach 800
ersetzt
zu
übermäßiges
durch
kann,
Zum Austausch der Gleitplatten 3
und 4 muss der Hubarm teilweise
demontiert werden. Für die sichere
Durchführung dieser Arbeit ist eine
Hebevorrichtung erforderlich. Es
wird empfohlen, diese Arbeiten von
Ihrem nächstgelegenen
Servicepartner durchführen
lassen.
A48339
A48014
A412868
A412971
A47922
A47941
A48343
AVANT
zu
