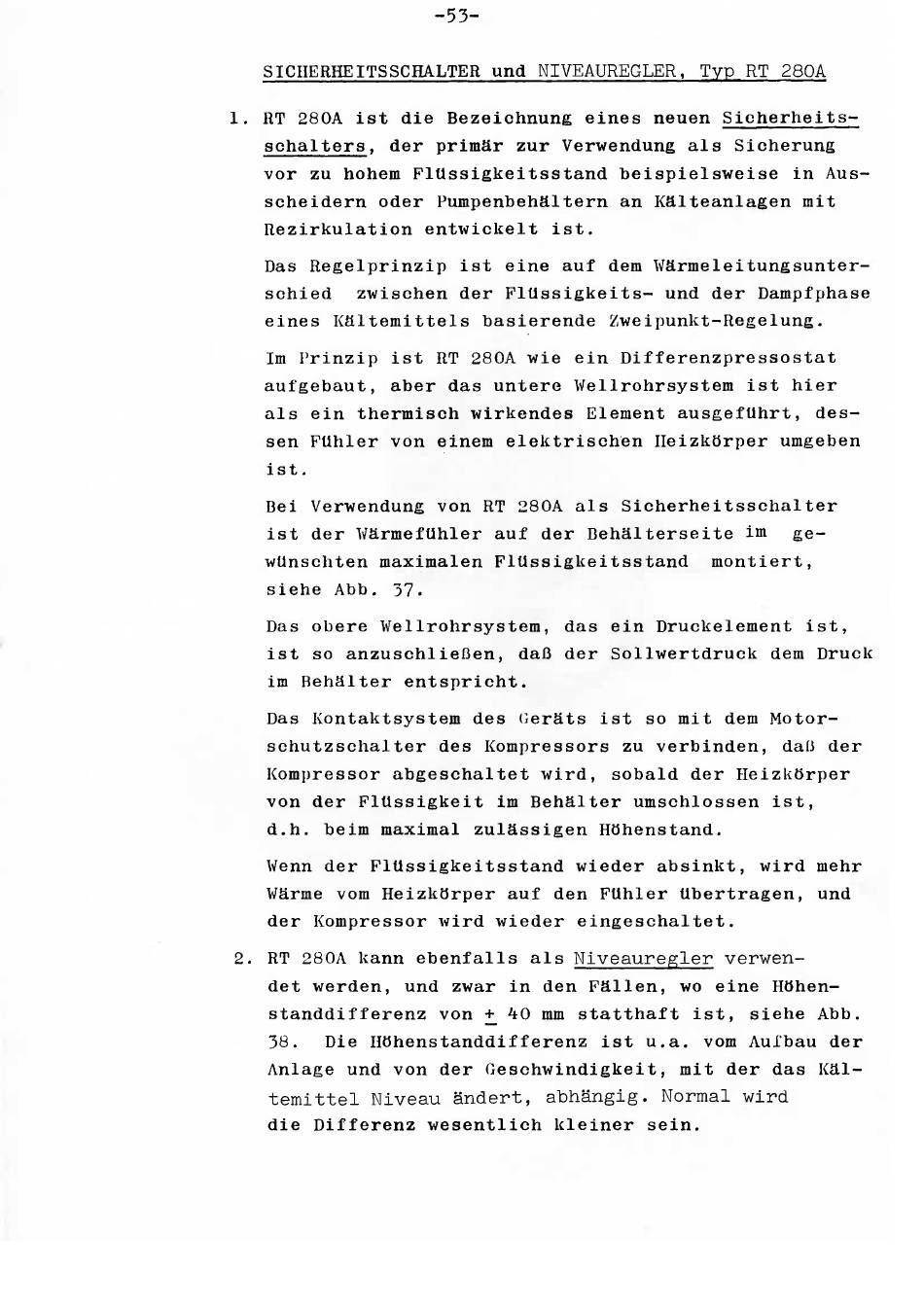

SICHERHEITSSCHALTER und N I V E A U R E G L E R . T y p
R T 2 8 0 A
RT 280A i s t
d i e B e z e i c h n u n g e i n e s neuen S i c h e r h e i t s -
s c h a l t e r s , d e r primär z u r Verwendung a l s S i c h e r u n g
vor
zu hohem F l U s s i g k e i t s s t a n d b e i s p i e l s w e i s e
i n Aus-
s c h e i d e r n oder Pumpenbehältern a n Kälteanlagen m i t
R e z i r k u l a t i o n e n t w i c k e l t
i s t .
Das
R e g e l p r i n z i p i s t
e i n e a u f dem
Värmeleitungsunter-
s c h i e d
z w i s c h e n d e r F l U s s i g k e i t s - und d e r Dampfphase
e i n e s Kältemittels b a s i e r e n d e
Z w e i p u n k t - R e g e l u n g .
Im
P r i n z i p i s t
RT 280A w i e e i n D i f f e r e n z p r e s s o s t a t
a u f g e b a u t , a b e r d a s u n t e r e W e l l r o h r s y s t e m i s t
h i e r
a l s
e i n t h e r m i s c h w i r k e n d e s E l e m e n t ausgeführt,
d e s -
sen
Fühler von einem e l e k t r i s c h e n Heizkörper umgeben
i s t .
Bei
Verwendung von RT 280A a l s S i c h e r h e i t s s c h a l t e r
i s t
d e r Wärmefühler a u f d e r Behälterseite im
ge-
wünschten maximalen Flüssigkeitsstand
m o n t i e r t ,
s i e h e Abb. 57.
Das
o b e r e W e l l r o h r s y s t e m , d a s e i n D r u c k e l e m e n t
i s t ,
i s t
so anzuschließen, daß d e r S o l l w e r t d r u c k dem
Druck
im
Behälter
e n t s p r i c h t .
Das
K o n t a k t s y s t e m d e s Geräts i s t
so m i t dem Motor-
s c h u t z s c h a l t e r des K o m p r e s s o r s zu v e r b i n d e n , daß d e r
Kompressor a b g e s c h a l t e t w i r d ,
s o b a l d d e r Heizkörper
von
d e r Flüssigkeit im Behälter u m s c h l o s s e n
i s t ,
d.h. beim maximal zulässigen Höhenstand.
Wenn d e r Flüssigkeitsstand w i e d e r a b s i n k t , w i r d mehr
Wärme vom Heizkörper a u f den Fühler übertragen, und
der
Kompressor w i r d w i e d e r
e i n g e s c h a l t e t .
RT 280A kann e b e n f a l l s a l s
N i v e a u r e g l e r
v e r w e n -
det
werden, und zwar i n den Fällen, wo e i n e Höhen-
s t a n d d i f f e r e n z von + 40 mm
s t a t t h a f t
i s t ,
s i e h e
Abb.
38.
D i e Höhenstanddifferenz i s t
u . a . vom A u l b a u d e r
Anlage und von d e r G e s c h w i n d i g k e i t , m i t d e r d a s Käl-
t e m i t t e l N i v e a u ändert, abhängig. N o r m a l
w i r d
die
D i f f e r e n z w e s e n t l i c h k l e i n e r
s e i n .
