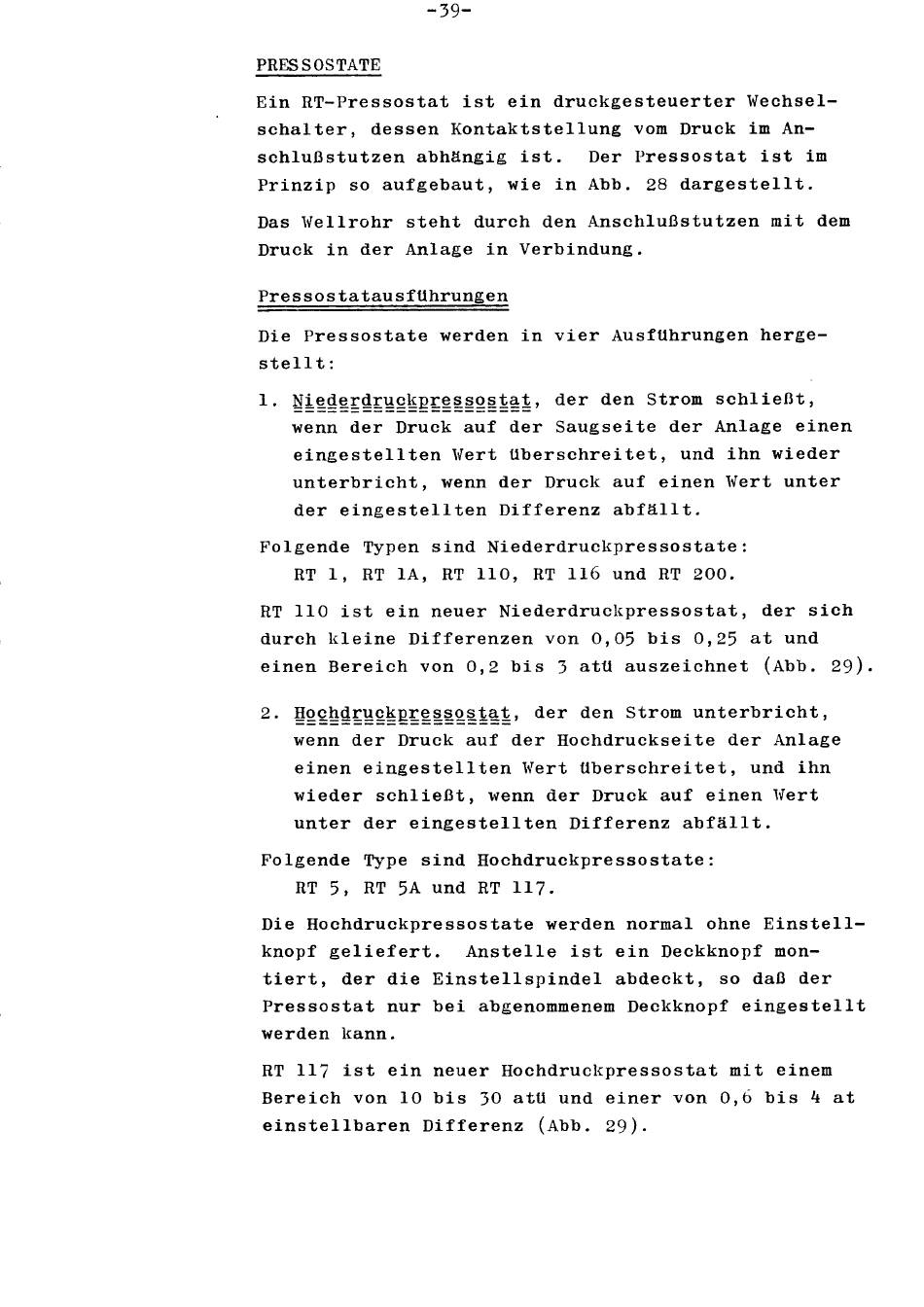

- 3 9 -
PRESSOSTÄTE
E i n R T - P r e s s o s t a t i s t
e i n d r u c k g e s t e u e r t e r W e c h s e l -
s c h a l t e r , d e s s e n K o n t a k t s t e l l u n g vom Druck im An-
schlußstutzen abhängig i s t .
Der P r e s s o s t a t i s t im
P r i n z i p
so a u f g e b a u t , w i e i n Abb. 28 d a r g e s t e l l t .
Das W e l l r o h r s t e h t d u r c h den Anschlußstutzen m i t dem
Druck i n d e r A n l a g e i n V e r b i n d u n g .
Pressostatausführungen
Die P r e s s o s t a t e werden i n v i e r Ausführungen h e r g e -
s t e l l t :
1- Ni|äiI^EUe^EE||iQi£i|, d e r den Strom schließt,
wenn d e r Druck a u f d e r S a u g s e i t e d e r A n l a g e
e i n e n
e i n g e s t e l l t e n Wert überschreitet, und i h n w i e d e r
u n t e r b r i c h t , wenn d e r Druck a u f e i n e n Wert u n t e r
d e r e i n g e s t e l l t e n D i f f e r e n z abfällt.
F o l g e n d e Typen s i n d N i e d e r d r u c k p r e s s o s t a t e :
RT 1 , RT l A , RT 110, RT 116 und RT 200.
RT 110 i s t e i n n e u e r N i e d e r d r u c k p r e s s o s t a t , d e r s i c h
d u r c h k l e i n e D i f f e r e n z e n von 0,05 b i s 0,25 a t und
e i n e n B e r e i c h von 0,2 b i s 3 atü a u s z e i c h n e t
(Abb. 2 9 ) .
2. H g c h d r u c k p r e s | . g s t a t , d e r den Strom u n t e r b r i c h t ,
wenn d e r Druck a u f d e r H o c h d r u c k s e i t e d e r A n l a g e
e i n e n e i n g e s t e l l t e n Wert überschreitet, und i h n
w i e d e r schließt, wenn d e r Druck a u f e i n e n Wert
u n t e r d e r e i n g e s t e l l t e n D i f f e r e n z abfällt.
F o l g e n d e Type s i n d
H o c h d r u c k p r e s s o s t a t e :
RT 5, RT 5A und RT 117.
D i e H o c h d r u c k p r e s s o s t a t e w e r d e n normal ohne
E i n s t e l l -
knopf g e l i e f e r t .
A n s t e l l e i s t e i n Deckknopf mon-
t i e r t ,
d e r d i e E i n s t e l l s p i n d e l a b d e c k t , so daß d e r
P r e s s o s t a t n u r b e i abgenommenem
Deckknopf e i n g e s t e l l t
werden kann.
RT 117 i s t e i n n e u e r H o c h d r u c k p r e s s o s t a t m i t einem
B e r e i c h von 10 b i s 30 atü und e i n e r von 0,6 b i s 4 a t
e i n s t e l l b a r e n D i f f e r e n z
(Abb. 2 9 ) -
