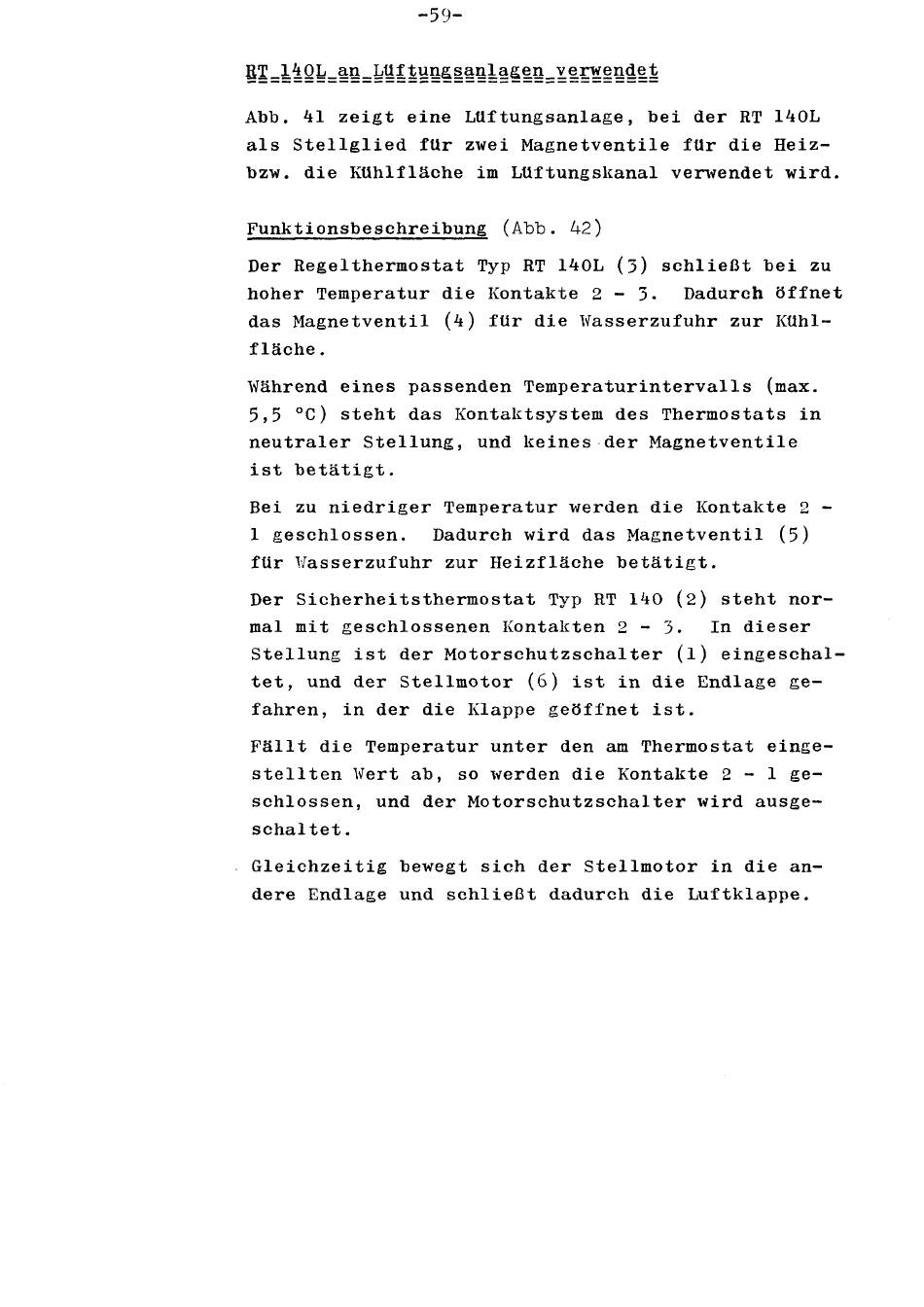

Abb. 4 1 z e i g t e i n e Lüftungsanlage, b e i d e r RT 1 4 0 L
a l s S t e l l g l i e d für z w e i M a g n e t v e n t i l e für d i e H e i z -
bzw, d i e Kühlfläche im Lüftungskanal v e r w e n d e t w i r d .
F u n k t i o n s b e s c h r e i b u n g
( A b b . 4 2 )
Der R e g e l t h e r m o s t a t Typ RT 1 4 0 L ( 3 ) schließt b e i zu
hoher Temperatur
d i e K o n t a k t e 2 - 3 .
Dadurch
öffnet
das M a g n e t v e n t i l ( 4 ) für d i e W a s s e r z u f u h r z u r Kühl-
fläche.
Während e i n e s p a s s e n d e n T e m p e r a t u r i n t e r v a l l s (max.
5,5 °C) s t e h t d a s K o n t a k t s y s t e m d e s T h e r m o s t a t s i n
n e u t r a l e r S t e l l u n g , und k e i n e s d e r M a g n e t v e n t i l e
i s t
betätigt.
B e i zu n i e d r i g e r T e m p e r a t u r w e r d e n d i e K o n t a k t e 2 -
1 g e s c h l o s s e n .
Dadurch w i r d d a s M a g n e t v e n t i l ( 5 )
für W a s s e r z u f u h r z u r Heizfläche betätigt.
Der S i c h e r h e i t s t h e r m o s t a t Typ RT 140 ( 2 ) s t e h t
n o r -
mal m i t g e s c h l o s s e n e n K o n t a k t e n 2 - 3 .
I n d i e s e r
S t e l l u n g i s t d e r M o t o r s c h u t z s c h a l t e r ( l ) e i n g e s c h a l -
t e t , und d e r S t e l l m o t o r
( 6 ) i s t i n d i e E n d l a g e ge-
f a h r e n , i n d e r d i e K l a p p e geöffnet
i s t .
Fällt d i e Temperatur
u n t e r den am T h e r m o s t a t e i n g e -
s t e l l t e n Wert ab, so w e r d e n d i e K o n t a k t e 2 - 1 ge-
s c h l o s s e n , und d e r M o t o r s c h u t z s c h a l t e r w i r d a u s g e -
s c h a l t e t .
G l e i c h z e i t i g bewegt s i c h d e r S t e l l m o t o r i n d i e a n -
d e r e E n d l a g e und schließt d a d u r c h d i e L u f t k l a p p e .
