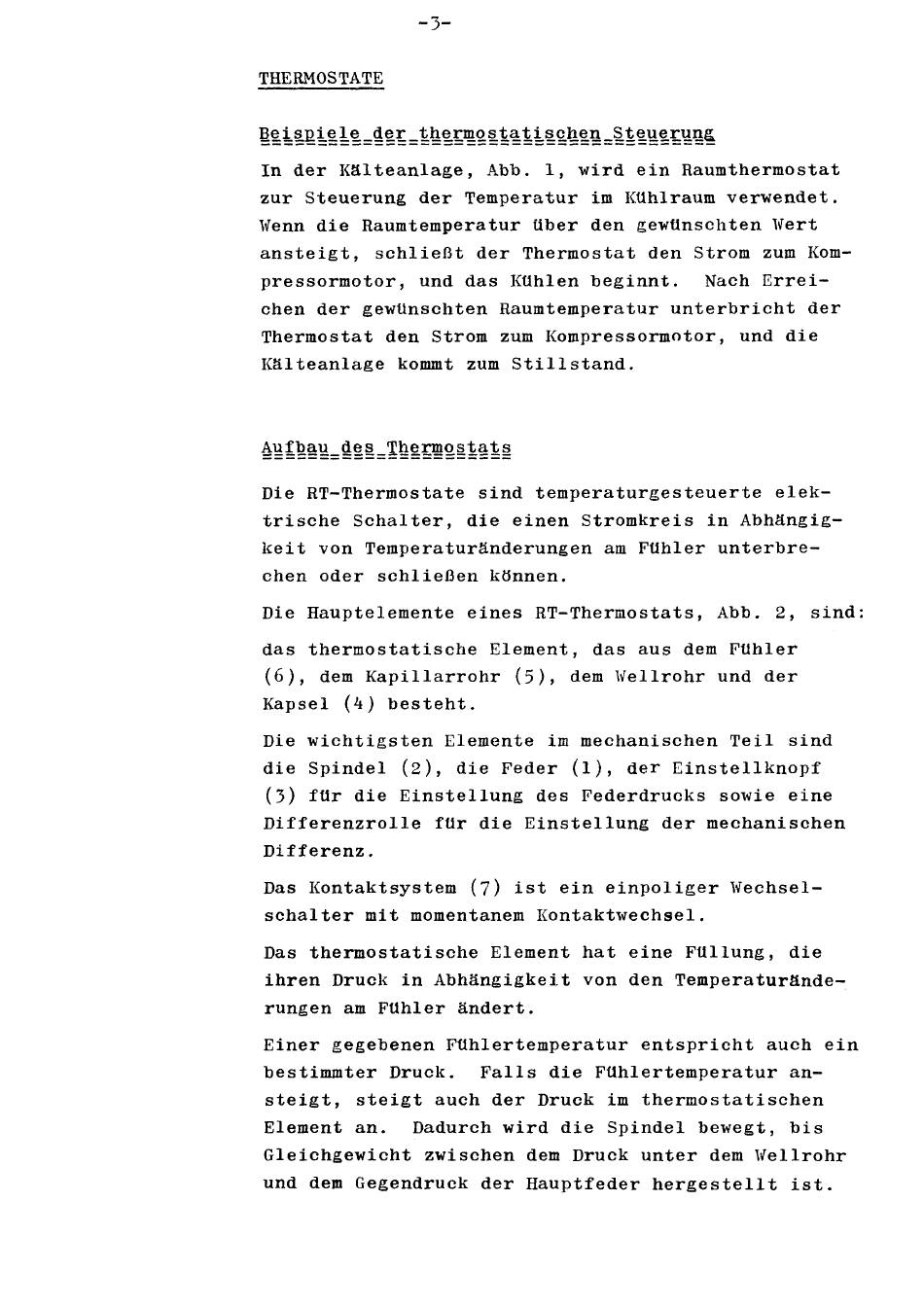

- 3 -
THERMOSTATE
Beisßiele_der _ t h e ^ m o s t ^ t i | ^
I n d e r Kälteanlage, Abb. 1 , w i r d e i n Raumthermostat
z u r S t e u e r u n g d e r T e m p e r a t u r im Kühlraum v e r w e n d e t .
Wenn d i e Raumtemperatur über den gewünschten Wert
a n s t e i g t ,
schließt d e r T h e r m o s t a t den Strom zum Kom-
p r e s s o r m o t o r , und d a s Kühlen b e g i n n t .
Nach
E r r e i -
chen d e r gewünschten Raumtemperatur u n t e r b r i c h t d e r
T h e r m o s t a t den Strom zum Kompressormotor, und d i e
Kälteanlage kommt zum S t i l l s t a n d .
Aulb§u_de|_1feermo^tats
Die
R T - T h e r m o s t a t e s i n d t e m p e r a t u r g e s t e u e r t e
e l e k -
t r i s c h e S c h a l t e r ,
d i e e i n e n S t r o m k r e i s i n Abhängig-
k e i t v o n Temperaturänderungen am Fühler u n t e r b r e -
chen oder schließen können.
Die H a u p t e l e m e n t e e i n e s
R T - T h e r m o s t a t s , Abb. 2, s i n d :
das
t h e r m o s t a t i s c h e E l e m e n t , d a s a u s dem Fühler
( 6 ) , dem K a p i l l a r r o h r
( 5 ) , dem W e l l r o h r und d e r
K a p s e l
(k) b e s t e h t .
Die w i c h t i g s t e n E l e m e n t e im m e c h a n i s c h e n T e i l
s i n d
d i e S p i n d e l
( 2 ) , d i e F e d e r ( l ) ,
d e r E i n s t e l l k n o p f
( 3 ) für d i e E i n s t e l l u n g des F e d e r d r u c k s s o w i e
e i n e
D i f f e r e n z r o l l e für d i e E i n s t e l l u n g d e r m e c h a n i s c h e n
D i f f e r e n z .
Das
K o n t a k t s y s t e m ( ? ) i s t e i n e i n p o l i g e r
W e c h s e l -
s c h a l t e r m i t momentanem K o n t a k t w e c h s e l .
Das
t h e r m o s t a t i s c h e E l e m e n t h a t e i n e Füllung, d i e
i h r e n Druck i n Abhängigkeit v o n den Temperaturände-
rungen am Fühler ändert.
E i n e r gegebenen Fühlertemperatur e n t s p r i c h t
a u c h e i n
b e s t i m m t e r Druck,
F a l l s d i e Fühlertemperatur a n -
s t e i g t ,
s t e i g t a u c h d e r Druck im t h e r m o s t a t i s c h e n
E l e m e n t a n .
Dadurch w i r d d i e S p i n d e l bewegt, b i s
G l e i c h g e w i c h t z w i s c h e n dem Druck u n t e r dem W e l l r o h r
und
dem Gegendruck d e r H a u p t f e d e r h e r g e s t e l l t i s t .
