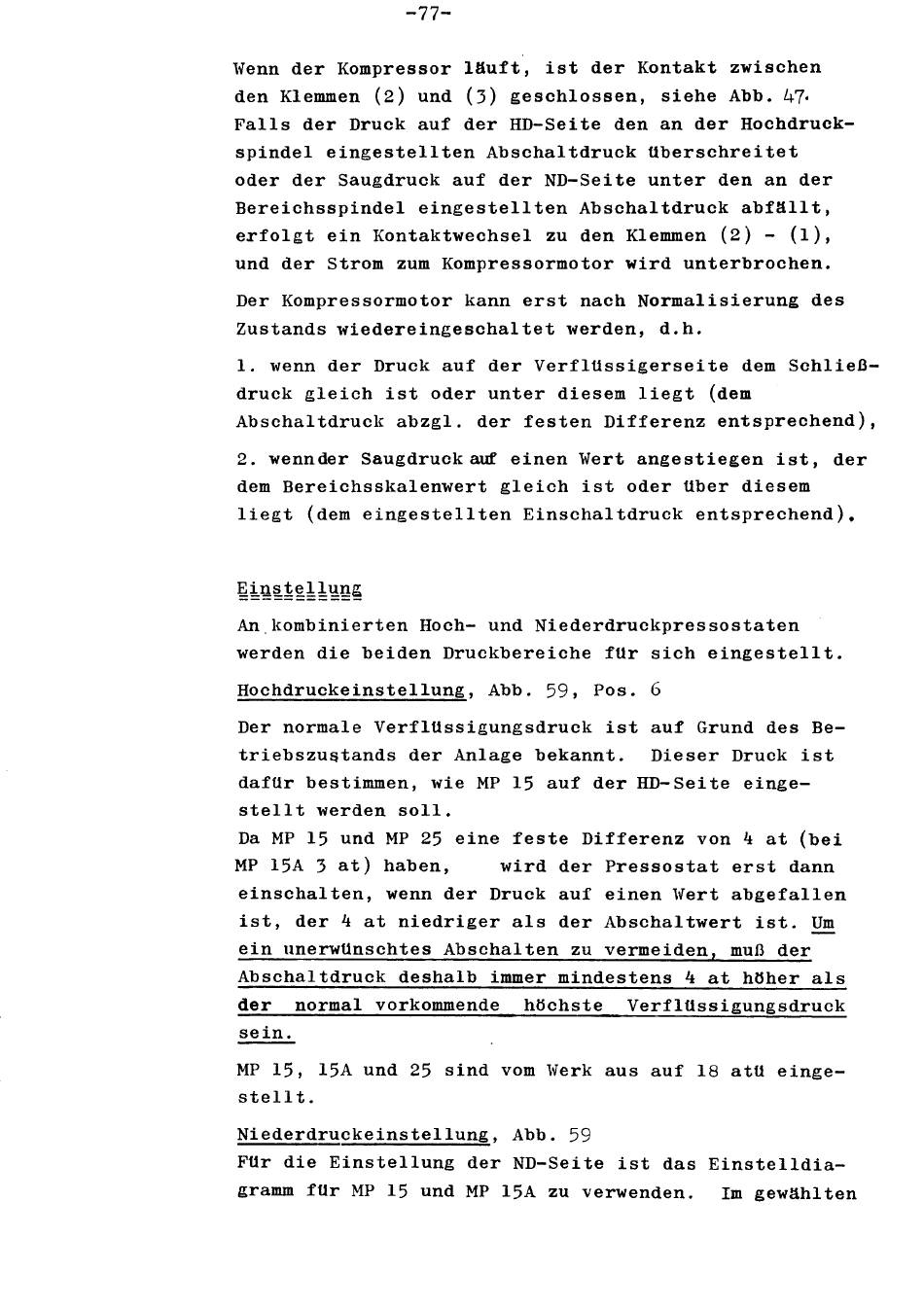

-77-
Wenn d e r Kompressor läuft, i s t d e r K o n t a k t
z w i s c h e n
den Klemmen ( 2 ) und
( 3 ) g e s c h l o s s e n , s i e h e Abb.
47«
F a l l s d e r Druck a u f d e r H D - S e i t e den a n d e r H o c h d r u c k -
s p i n d e l e i n g e s t e l l t e n A b s c h a l t d r u c k
überschreitet
oder d e r S a u g d r u c k a u f d e r N D - S e i t e u n t e r den an
d e r
B e r e i c h s s p i n d e l e i n g e s t e l l t e n A b s c h a l t d r u c k
abfällt,
e r f o l g t e i n K o n t a k t w e c h s e l
zu den Klemmen ( 2 ) - ( l ) ,
und
d e r Strom zum
Kompressormotor w i r d
u n t e r b r o c h e n .
Der Kompressormotor kann e r s t n a c h N o r m a l i s i e r u n g
des
Z u s t a n d s w i e d e r e i n g e s c h a l t e t werden,
d.h.
1. wenn d e r Druck a u f d e r Verflüssigerseite dem
Schließ-
d r u c k g l e i c h i s t oder u n t e r d i e s e m
l i e g t
(dem
A b s c h a l t d r u c k
a b z g l . d e r f e s t e n D i f f e r e n z e n t s p r e c h e n d ) ,
2. wennder S a u g d r u c k auf e i n e n "Wert a n g e s t i e g e n i s t ,
d e r
dem
B e r e i c h s s k a l e n w e r t g l e i c h i s t oder über
d i e s e m
l i e g t
(dem
e i n g e s t e l l t e n E i n s c h a l t d r u c k e n t s p r e c h e n d ) .
A n . k o m b i n i e r t e n Hoch- und
N i e d e r d r u c k p r e s s o s t a t e n
werden d i e b e i d e n D r u c k b e r e i c h e
für
s i c h
e i n g e s t e l l t .
H o c h d r u c k e i n s t e l l u n g , Abb.
59,
Pos.
6
Der normale Verflüssigungsdruck i s t a u f Grund des
Be-
t r i e b s z u s t a n d s d e r A n l a g e b e k a n n t .
D i e s e r Druck i s t
dafür bestimmen, wie MP
15 a u f d e r H D - S e i t e
e i n g e -
s t e l l t werden
s o l l .
Da MP
15 und MP
25 e i n e f e s t e D i f f e r e n z von 4 a t ( b e i
MP
15A
3 a t ) haben,
w i r d d e r P r e s s o s t a t e r s t
dann
e i n s c h a l t e n , wenn d e r Druck a u f e i n e n Wert a b g e f a l l e n
i s t ,
d e r 4 a t n i e d r i g e r a l s d e r A b s c h a l t w e r t
i s t .
Um
e i n
unerwünschtes A b s c h a l t e n zu v e r m e i d e n , muß
d e r
A b s c h a l t d r u c k
d e s h a l b immer m i n d e s t e n s
4 a t höher a l s
d e r
normal vorkommende
höchste
Verflüssigungsdruck
s e i n .
MP
15, 15A und
25 s i n d vom
Werk aus a u f 18 atü
e i n g e -
s t e l l t .
N i e d e r d r u c k e i n s t e l l u n g , Abb.
59
Für
d i e E i n s t e l l u n g d e r N D - S e i t e i s t das
E i n s t e l l d i a -
gramm für MP
15 und MP
15A
zu verwenden.
Im gewählten
