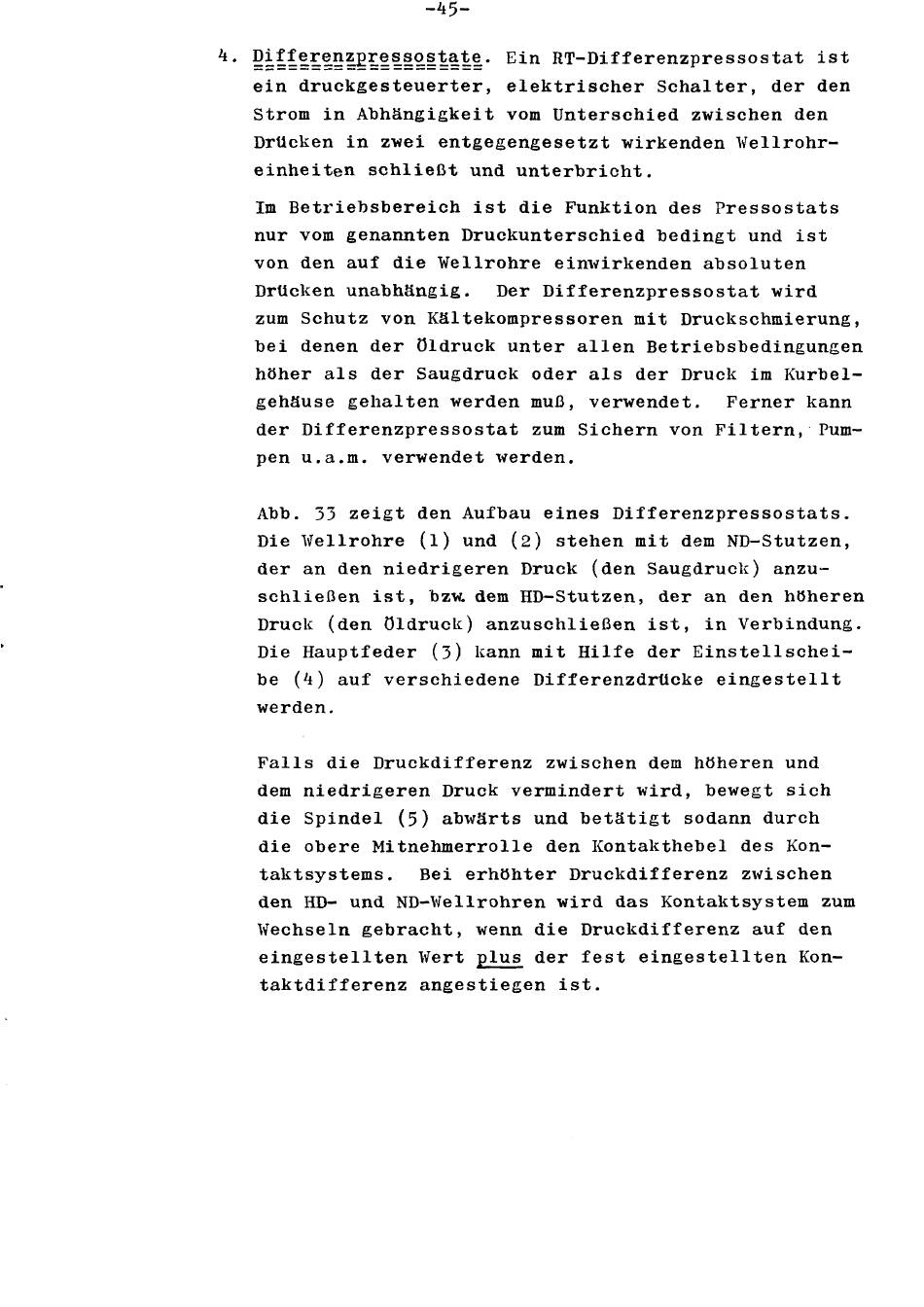

-45-
^' ? m | I | 5 | E I | | § ^ | t ^ t | -
E i n R T - D i f f e r e n z p r e s s o s t a t i s t
e i n d r u c k g e s t e u e r t e r , e l e k t r i s c h e r S c h a l t e r , d e r den
Strom i n Abhängigkeit vom U n t e r s c h i e d z w i s c h e n den
Drücken i n z w e i e n t g e g e n g e s e t z t w i r k e n d e n
W e l l r o h r -
e i n h e i t e n schließt und u n t e r b r i c h t .
Im B e t r i e b s b e r e i c h i s t d i e F u n k t i o n d e s P r e s s o s t a t s
n u r vom g e n a n n t e n D r u c k u n t e r s c h i e d b e d i n g t und i s t
von den a u f d i e W e l l r o h r e e i n w i r k e n d e n
a b s o l u t e n
Drücken unabhängig.
Der D i f f e r e n z p r e s s o s t a t w i r d
zum S c h u t z v o n Kältekompressoren m i t
D r u c k s c h m i e r u n g ,
b e i denen d e r Öldruck u n t e r a l l e n
B e t r i e b s b e d i n g u n g e n
höher a l s d e r S a u g d r u c k o d e r a l s d e r Druck im K u r b e l -
gehäuse g e h a l t e n w e r d e n muß, v e r w e n d e t .
F e r n e r kann
d e r D i f f e r e n z p r e s s o s t a t zum S i c h e r n von F i l t e r n ,
Pum-
pen u.a.m. v e r w e n d e t w e r d e n .
Abb. 33 z e i g t den Aufbau e i n e s D i f f e r e n z p r e s s o s t a t s ,
D i e W e l l r o h r e
( l ) und ( 2 ) s t e h e n m i t dem N D - S t u t z e n ,
d e r a n den n i e d r i g e r e n D r u c k ( d e n S a u g d r u c k ) a n z u -
schließen i s t ,
bzw. dem H D - S t u t z e n , d e r an den höheren
Druck ( d e n Öldruck) anzuschließen i s t ,
i n V e r b i n d u n g .
D i e H a u p t f e d e r
( 3 ) kann m i t H i l f e d e r E i n s t e l l s c h e i -
be
( 4 ) a u f v e r s c h i e d e n e Differenzdrücke
e i n g e s t e l l t
werden.
F a l l s d i e D r u c k d i f f e r e n z z w i s c h e n dem höheren und
dem n i e d r i g e r e n Druck v e r m i n d e r t w i r d , bewegt s i c h
d i e S p i n d e l ( 5 ) abwärts und betätigt sodann d u r c h
d i e obere M i t n e h m e r r o l l e
d e n K o n t a k t h e b e l
d e s Kon-
t a k t s y s t e m s .
B e i erhöhter D r u c k d i f f e r e n z z w i s c h e n
den HD- und N D - W e l l r o h r e n w i r d d a s K o n t a k t s y s t e m
zum
W e c h s e l n g e b r a c h t , wenn d i e D r u c k d i f f e r e n z a u f den
e i n g e s t e l l t e n Wert p l u s d e r f e s t e i n g e s t e l l t e n Kon-
t a k t d i f f e r e n z a n g e s t i e g e n i s t .
