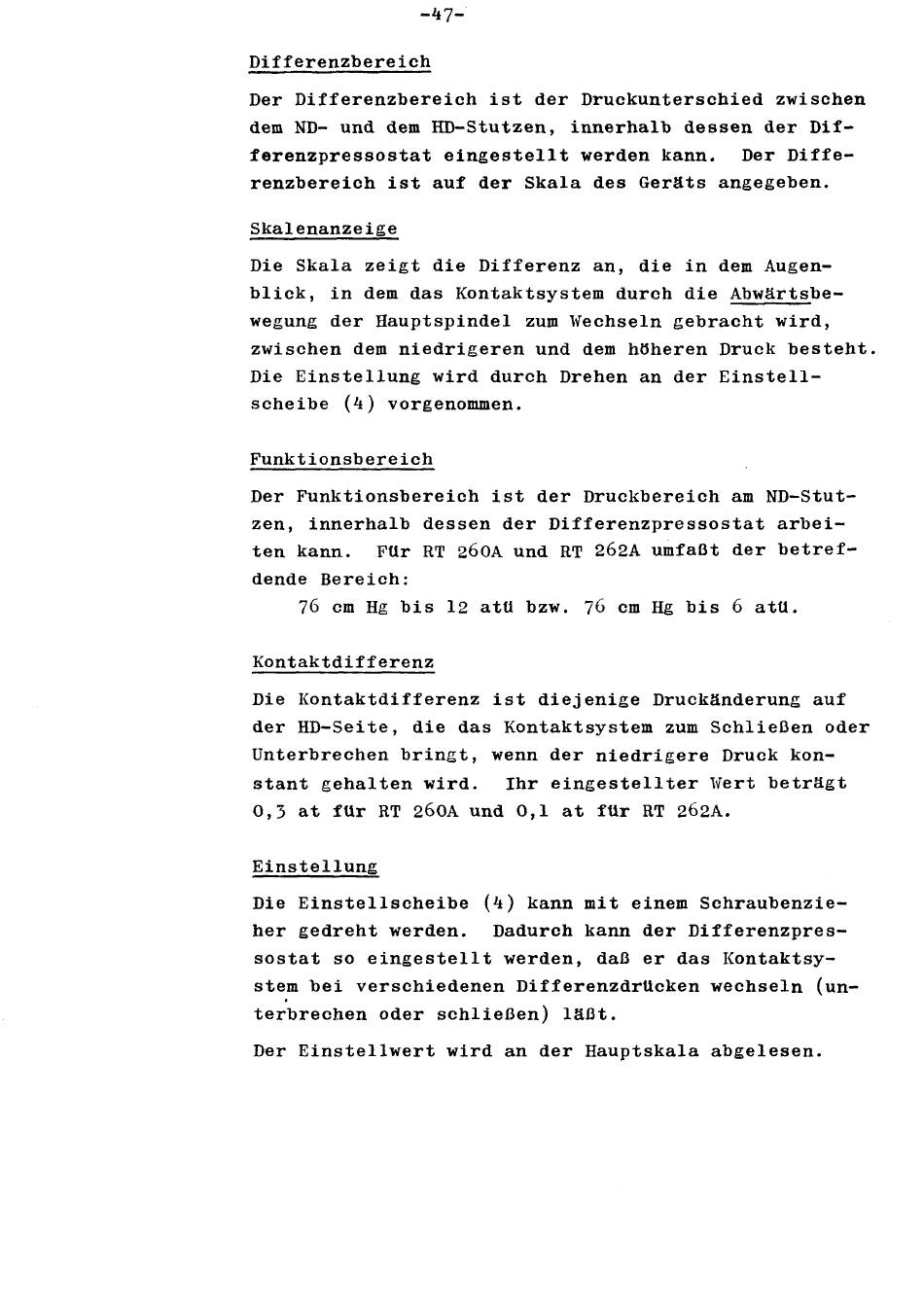

-47-
D i f f e r e n z b e r e i c h
Der D i f f e r e n z b e r e i c h i s t d e r D r u c k u n t e r s c h i e d
z w i s c h e n
dem
ND-
und dem
H D - S t u t z e n , i n n e r h a l b d e s s e n der D i f -
f e r e n z p r e s s o s t a t e i n g e s t e l l t werden kann.
Der
D i f f e -
r e n z b e r e i c h i s t a u f d e r S k a l a des Geräts angegeben.
S k a l e n a n z e i g e
Die S k a l a z e i g t d i e D i f f e r e n z an, d i e i n dem
Augen-
b l i c k ,
i n dem
das K o n t a k t s y s t e m
d u r c h d i e Abwärtsbe-
wegung d e r H a u p t s p i n d e l
zum W e c h s e l n g e b r a c h t w i r d ,
z w i s c h e n dem
n i e d r i g e r e n und
dem
höheren Druck b e s t e h t .
D i e E i n s t e l l u n g w i r d d u r c h Drehen an d e r
E i n s t e l l -
s c h e i b e
( 4 ) vorgenommen.
F u n k t i o n s b e r e i c h
Der F u n k t i o n s b e r e i c h i s t d e r D r u c k b e r e i c h am
ND-Stut-
z e n , i n n e r h a l b d e s s e n d e r D i f f e r e n z p r e s s o s t a t
a r b e i -
t e n kann.
Für RT 26OA und
RT 262A umfaßt d e r b e t r e f -
dende B e r e i c h :
76 cm Hg b i s 12 atü bzw.
76 cm Hg b i s 6
atü.
K o n t a k t d i f f e r e n z
D i e K o n t a k t d i f f e r e n z i s t d i e j e n i g e Druckänderung a u f
der H D - S e i t e ,
d i e das K o n t a k t s y s t e m
zum
Schließen oder
U n t e r b r e c h e n
b r i n g t , wenn d e r n i e d r i g e r e Druck kon-
s t a n t g e h a l t e n w i r d .
I h r e i n g e s t e l l t e r Wert beträgt
0,3
a t für
RT 26OA und
0,1 a t für RT 262A.
E i n s t e l l u n g
D i e E i n s t e l l s c h e i b e
( 4 ) kann m i t einem
S c h r a u b e n z i e -
h e r g e d r e h t werden.
D a d u r c h kann d e r D i f f e r e n z p r e s -
s o s t a t so e i n g e s t e l l t werden, daß
e r das
K o n t a k t s y -
stem b e i v e r s c h i e d e n e n D i f f e r e n z d r u c k e n w e c h s e l n
( u n -
t e r b r e c h e n oder schließen) läßt.
Der E i n s t e l l w e r t w i r d an d e r H a u p t s k a l a
a b g e l e s e n .
