Para diámetros exteriores:
1. Coloque el contacto de medición debajo de la pieza
cilíndrica.
2. Palpe hacia arriba cerca del punto de inversión y, a
continuación, aplique la fuerza de medición (1).
2
1

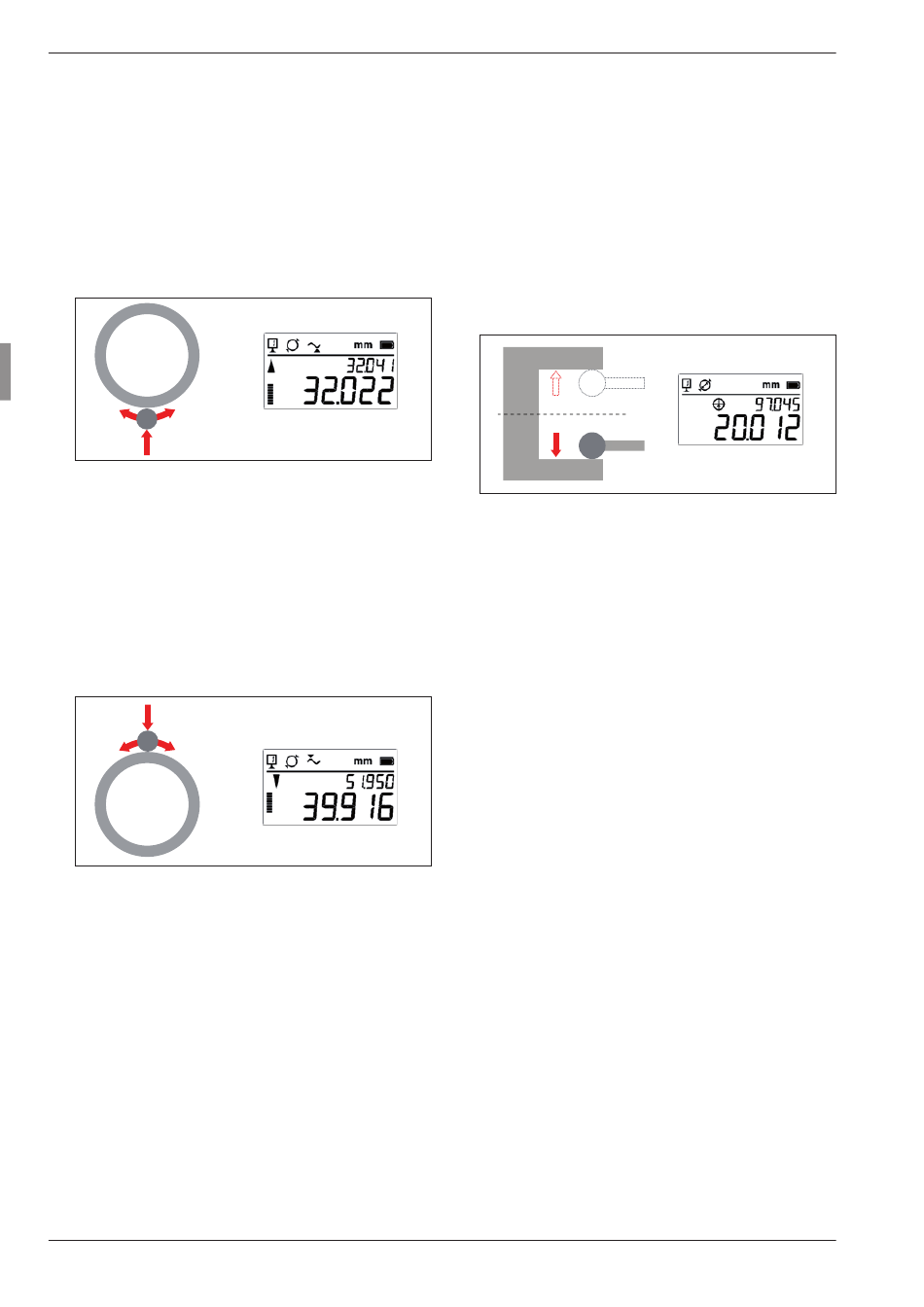

Fig. 18
Palpar hacia arriba para diámetros exteriores
3. Para determinar el punto de inversión, desplace la pie­
za de trabajo o el medidor de altura lateralmente hacia
el contacto de medición (2).
El punto de inversión se confirma mediante el parpa­
deo de la pantalla y la emisión de un pitido.
4. A continuación, palpe hacia abajo en el lado opuesto
de la pieza cilíndrica en la posición aproximada del
punto de inversión (3).
3
4
Fig. 19
Palpar hacia abajo para diámetros exteriores
5. Para determinar el punto de inversión, vuelva a des­
plazar la pieza de trabajo o el medidor de altura late­
ralmente hacia el contacto de medición (4).
El punto de inversión se confirma mediante el parpa­
deo de la pantalla y la emisión de un pitido.
6. Una vez soltado el contacto de medición, el diámetro
determinado se muestra en la línea de visualización
principal del panel de visualización y la distancia entre
ejes, en la línea de visualización secundaria.
14
Medir rápidamente las distancias entre ejes:
El modo "Medir diámetros y distancias entre ejes" también
puede utilizarse para medir distancias entre ejes de modo
rápido. Para ello, siga estos pasos:
1. Utilice el contacto de medición para palpar hacia abajo
(1) y luego hacia arriba (2) en el orificio sin buscar un
punto de inversión.
2
1
Fig. 20
Palpar para distancias sencillas entre ejes
2. Una vez soltado el contacto de medición, el diámetro
determinado se muestra en la línea de visualización
principal del panel de visualización y la distancia entre
ejes, en la línea de visualización secundaria.
