2 Allgemeines
Das Digimar 814 C ist ein elektronisches Höhenmessgerät
zum Messen von Längen, Abständen und Durchmessern.
Es ermöglicht eine sichere Ausführung von Messungen
und ist über Funktionstasten bedienbar.
Der Messschlitten besitzt einen auswechselbaren Mess­
einsatz und kann mit Hilfe des Handrads in die gewünsch­
te Position gebracht werden.
Das Digimar 814 C ist in den zwei Größen 300 mm und
600 mm sowie mit Stahlfuß oder Granittisch erhältlich:
• Digimar 814 C­N
0 bis 300 mm mit Stahlfuß (4426580)
• Digimar 814­C­N
0 bis 600 mm mit Stahlfuß (4426581)
• Digimar 814 C­G
0 bis 300 mm mit Granittisch (4426582)
• Digimar 814 C­G
0 bis 600 mm mit Granittisch (4426583)
• Digimar 814 C
0 bis 300 mm ohne Fuß/Tisch (4426584)
• Digimar 814 C
0 bis 600 mm ohne Fuß/Tisch (4426585)
Mahr GmbH, Digimar 814 C
2.1 Lieferumfang
Die Standardverpackung enthält die folgenden Teile:
• Höhenmessgerät (A)
Kugelmesseinsatz Ø 6 mm (B)
• CR2032­Batterie (C)
• Verriegelungsschraube des Schlittens (D)
• Betriebsanleitung
• Konformitätserklärung
• Kalibrierungszertifikat

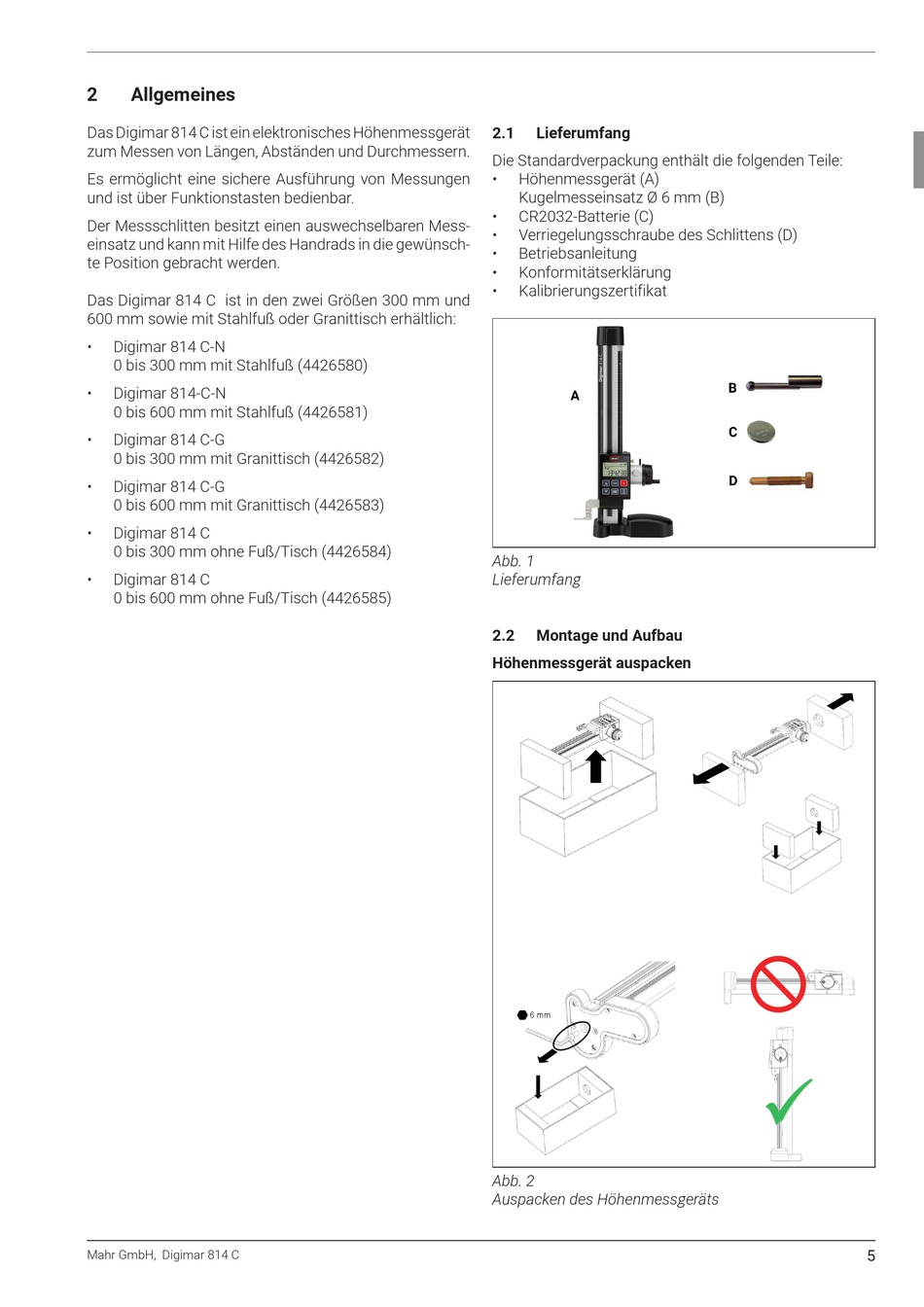

Abb. 1
Lieferumfang
2.2 Montage und Aufbau
Höhenmessgerät auspacken
6 mm
Abb. 2
Auspacken des Höhenmessgeräts
� �
