Dla średnicy zewnętrznej:
1. Pozycjonować końcówkę pomiarową pod częścią cy­
lindryczną.
2. Wykonać odwzorowanie w górę w pobliżu punktu
zwrotnego i przyłożyć nacisk pomiarowy (1).
2
1

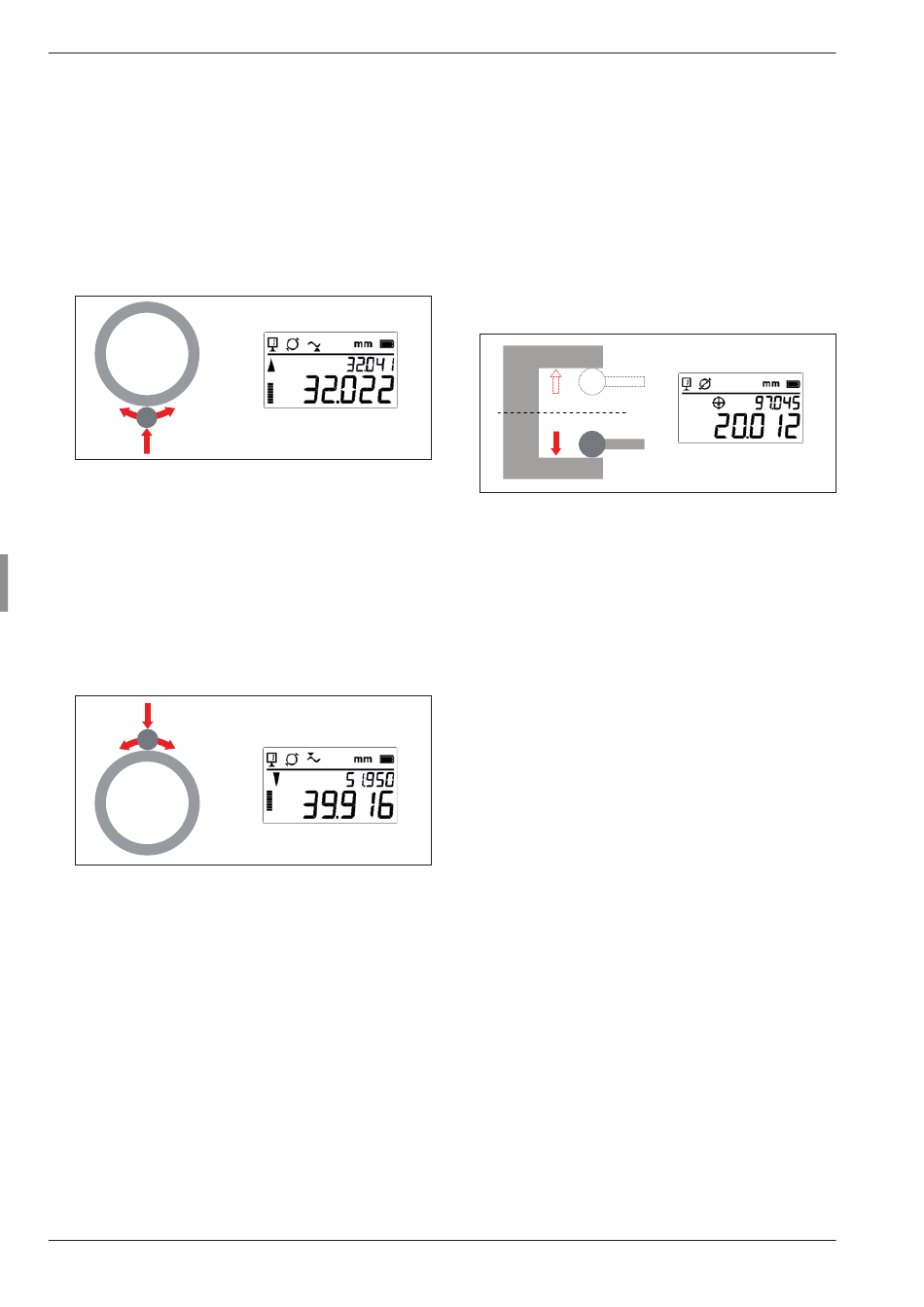

Rys. 18
Odwzorowanie średnicy zewnętrznej w górę
3. Przesunąć mierzony element lub wysokościomierz w
bok do końcówki pomiarowej (2), aby określić punkt
zwrotny.
Punkt zwrotny jest potwierdzany miganiem wskaza­
nia i sygnałem dźwiękowym.
4. Następnie wykonać odwzorowanie w dół po przeciw­
nej stronie części cylindrycznej, w przybliżonym poło­
żeniu punktu zwrotnego (3).
3
4
Rys. 19
Odwzorowanie średnicy zewnętrznej w dół
5. Ponownie przesunąć mierzony element lub wysoko­
ściomierz w bok do końcówki pomiarowej (4), aby
określić punkt zwrotny.
Punkt zwrotny jest potwierdzany miganiem wskaza­
nia i sygnałem dźwiękowym.
6. Gdy tylko końcówka pomiarowa zostanie zwolniona,
określona średnica jest wyświetlana w głównym wier­
szu wskazania panelu wskaźnikowego, a rozstaw osi
jest wyświetlany w drugim wierszu wskazania.
14
Pomiar prostych rozstawów osi:
Tryb "Pomiar średnicy i rozstawu osi" może być również
używany do pomiaru prostych rozstawów osi. W tym
celu:
1. Za pomocą końcówki pomiarowej wykonać odwzo­
rowanie w otworze w dół (1), a następnie w górę (2),
bez wyszukiwania punktu zwrotnego.
2
1
Rys. 20
Odwzorowanie dla prostego rozstawu osi
2. Gdy tylko końcówka pomiarowa zostanie zwolniona,
określona średnica jest wyświetlana w głównym wier­
szu wskazania panelu wskaźnikowego, a rozstaw osi
jest wyświetlany w drugim wierszu wskazania.
