Innstillinger
5 Innstillinger

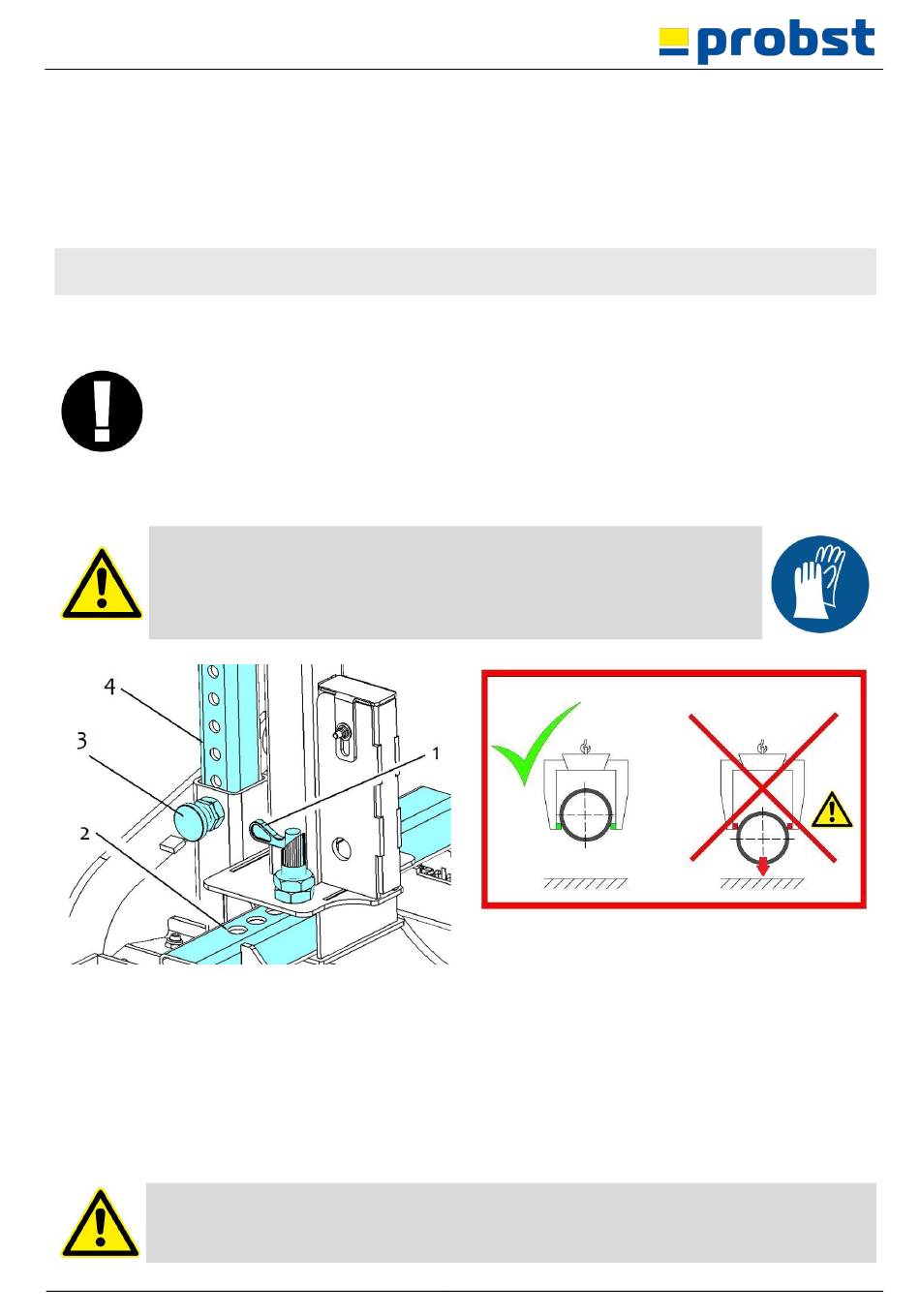

5.1 Innstilling av gripeområdet
Ved å endre gripeområdet kan RG-8/40 brukes til å gripe gjenstander av ulik størrelse (betongrør).
Før en gjenstand kan løftes og flyttes, må det tilhørende gripeområdet og den høydejusterbare støtten
stilles inn.
•
Juster aldri grepsområdet på begge sider samtidig. Juster alltid grepsområdet først på
den ene siden og deretter på den andre.
•
Trekk fjærbolten (1) oppover og vri den 180°.
•
Flytt det rektangulære røret (2) til gripeområdet er ca. 5 cm større enn gjenstanden som skal
gripes.
•
Trekk fjærbolten (1) opp igjen og vri den 180°.
•
Skyv det rektangulære røret (2) frem og tilbake til fjærbolten (1) går i inngrep i det tilsvarende
hullet.
•
Justeringen av gripeområdet må generelt være symmetrisk.
•
Det betyr at det samme justeringshullet må brukes for begge de rektangulære rørene.
•
Vær forsiktig når du justerer gripeområdet. Fare for skader på hendene!
Bruk vernehansker. →
5.1.1 Justering av den høydejusterbare støtten
Den høydejusterbare støtten stilles inn på følgende måte:
•
Trekk fjærsplinten (3) oppover og vri den 180°.
•
Beveg det rektangulære røret (4) til riktig nedsenkningsdybde er innstilt. Trekk fjærsperren (3) opp igjen
og vri den 180°.
•
Skyv det rektangulære røret (4) frem og tilbake til fjærlåsen (3) går i inngrep i det tilsvarende hullet.
Den høydejusterbare støtten må alltid stilles inn slik at gripekjevene alltid griper betongrøret
under den største rørdiameteren, ellers er det fare for at det sklir.!!!
→ Fig. 2
54500004
Fig. 1
13 / 20
Fig. 2
