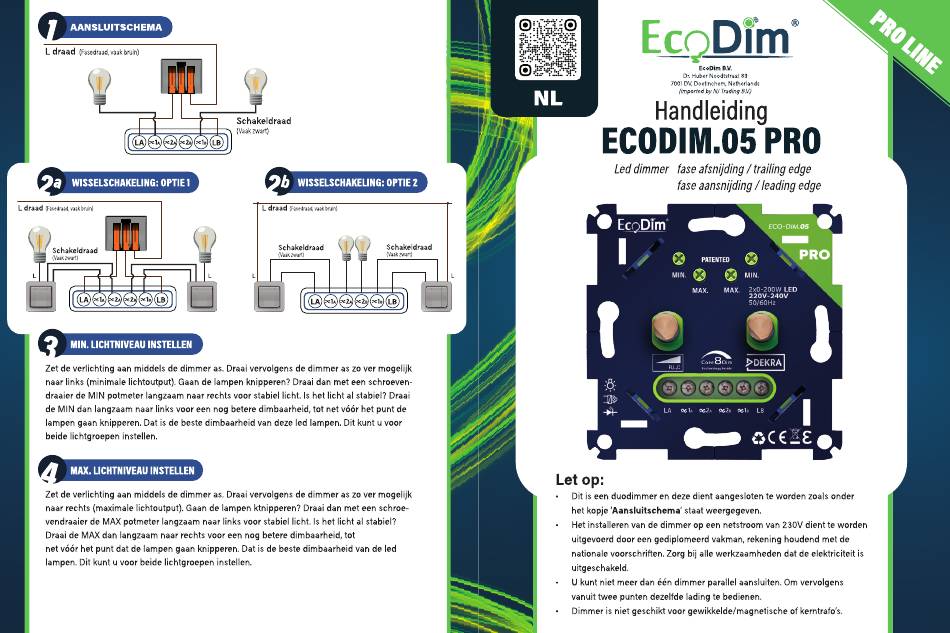

EcoDim .05 PRO Handbuch

AANSLUITSCHEMA
L draad (Fasedraad, bruin)
a WISSELSCHAKELING: OPTIEI
L draad TasedraaJ nakbruin)
Schakeldraad
LA 2 LB
MIN. LICHTNIVEAU INSTELLEN
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver mogelijk
naar links (minimale lichtoutput). Gaan de lampen knipperen? Draai dan met een schroeven-
draaier de MIN potmeter langzaam naar rechts voor stabiel licht, Is het licht al stabiel? Draai
de MIN dan langzaam naar links voor een nog betere dimbaarheid, tot net v66r het punt de
lampen gaan knipperen, Dat is de beste dimbaarheid van deze led lampen, Dit kunt u voor
beide lichtgroepen instellen.
MAX. UCHTNIVEAU INSTELLEN
Zet de verlichting aan middels de dimmer as, Draai vervolgens de dimmer as zo ver mogelijk
naar rechts (maximale lichtoutput). Gaan de lampen ktnipperen? Draai dan met een schroe-
vendraaier de MAX potmeter langzaam naar links voor stabiel licht. Is het licht al stabiel?
Draai de MAX dan langzaam naar rechts voor een nog betere dimbaarheid, tot
net vöör het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de led
lampen. Dit kunt u voor beide lichtgroepen instellen.
Schakeldraad
(Vaak zwart)
b WISSELSCHAKEUNG: OPTIE2
L draad
vaakbruin}
Schakeldraad Schakeldraad
EcoDim BM
Dr. Huber Noodtstraat 89
7001 DVI Doetinchern Netherlands
(Imported by Nj Trading 8.VJ
Handleiding
ECODIM.05
Leddimmer faseafsnijding / trailingedge
faseaansnijding / leadingedge
EcoDim
MIN
MAX. MAX.
000000
LA
Let op:
Dit is een duodimmer en deze dient aangesloten te worden zoals onder
het kopje 'Aansluitschema' Staat weergegeven.
Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de
nationale voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is
uitgeschakeld.
U kunt niet meer dan één dimmer parallel aansluiten. 0m vervolgens
vanuit twee punten dezelfde lading te bedienen.
Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
PRO
PRO
2xo-200W LED
220v•240V
50/60Ht
>DEKRA
LB
