SCHÉMA
DE RACCORDEMENT
Fil L
(Filde phase, s mnrnt marron)
a
CIRCUIT ALTERNATIF I
(Fil de
(So-wert n ot)
Fil de commutation
ooeeeo
RÉGLAGEDUNIVEAUD'ÉCLAIRAGEMINIMAL
Allumez les lampes å l'aide de la tige du variateur.Tournezensuite l'axedu variateur le plus å gauche
possible (intensité lumineuse m inimale). Leslumiöres c lignotent ? Äl'aide d'untournevis, tournez len-
tement le potentiométreMIN vers ladroite pour obtenir une lumiérestable. La lumiéreest déjå stable
? Tournezalors lentementle potentiométre MIN vers la gauche pouraméliorer encore la gradation,
jusqu'å ce que Ies lampes commencent ä clignoter. II s'agit de Ia meilleure gradation de ces lampes
LED.Vouspouvezrégler ce paramétrepour les deux groupesde lampes.
RÉGLAGEDUNIVEAUD'ÉCLAIRAGEMAXIMAL
Allumez les lampes å raide de la tige du variateur.Tournezensuite la tige du variateuraussi loin que
possiblevers la droite (intensité lumineusemaximale).Leslumiéres clignotent ? Ä l'aide d'un
tournevis,tournez lentement le potentiométre MAXvers Ia gauche pourobtenir une lumiére stable.La
lumiéreest déjå stable ? Tournezlentementle MAXvers ladroite pour une meilleure gradation,juste
avant que les ampoules se mettent
clignoter. C'est la meilleure gradation des ampoules LED.
Fil de commutation
(Souvent n oir)
b CIRCUIT
ALTERNATIF2
Fil L
(Fil
Fil de commutation
Fil de commutation
ooeeeo
EcoDim BM
Dr. Huber Noodtstraat 89
7001 DVI Doetinchern Netherlands
(Imparted by Nj Trading 8.VJ

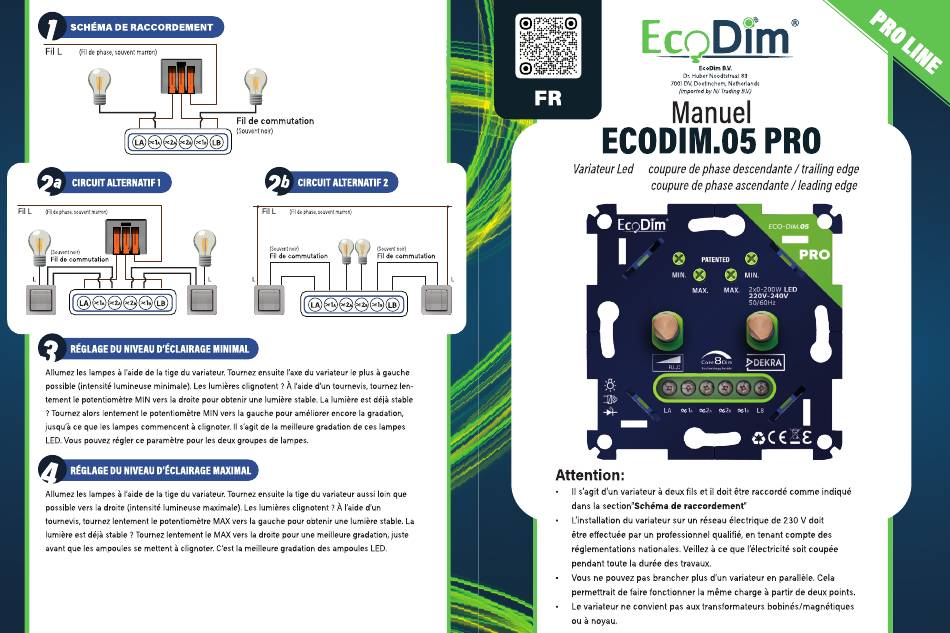

Manuel
ECODIM.05
VariateurLed coupuredephasedescendante / trailingedge
coupuredephaseascendante / leadingedge
EcoDim
MIN
MAX.
MAX.
000000
LA
Attention:
II s'agit d'un variateur
deux fils et il doit étre raccordé comme indiqué
dans la section"Schéma
de raccordement"
L'installation du variateur sur un réseau électrique de 230 V doit
étre effectuée par un professionnel qualifié, en tenant compte des
réglementations nationales. Veillez å ce que l'électricité soit coupée
pendant toute la durée des travaux,
Vous ne pouvez pas brancher plus d'un variateur en paralléle, Cela
permettrait de faire fonctionner la méme charge å partir de deux points.
Le variateur ne convient pas aux transformateurs bobinés/magnétiques
ou å noyau,
PRO
PRO
2xo-200W
LED
220v•240V
50/60Ht
>DEKRA
LB
