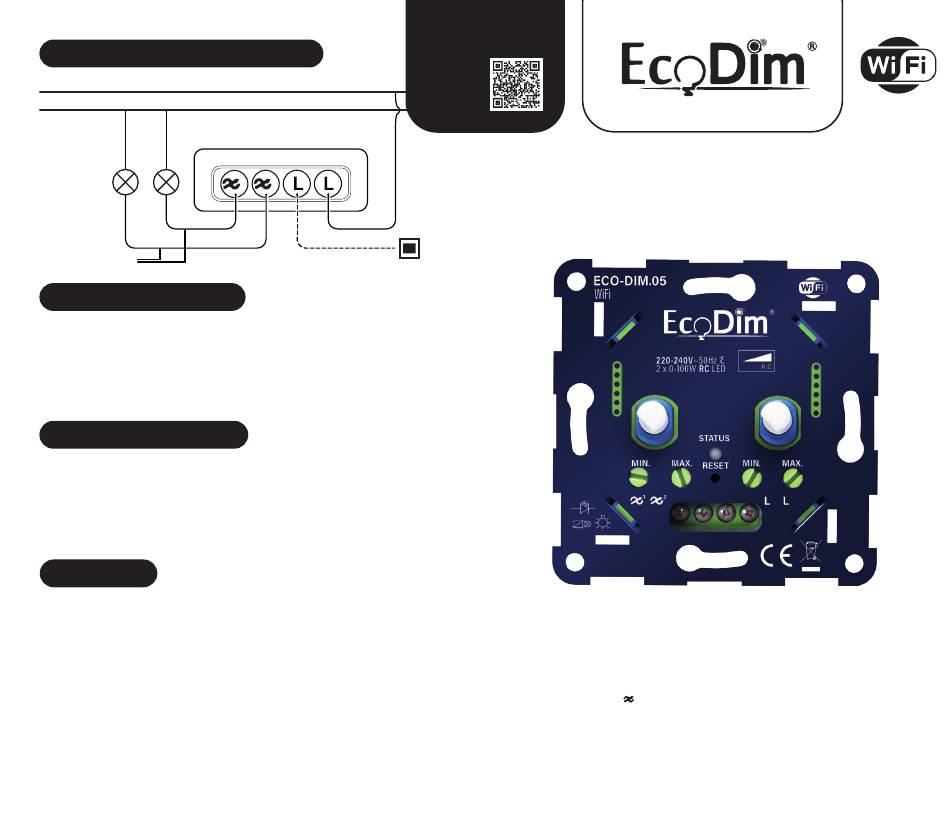

Aansluitschema meerdere groepen
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
(Schakeldraad, vaak zwart)
Min. lichtniveau instellen
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver
mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen? Draai dan met een
schroevendraaier de MIN potmeter langzaam naar rechts voor stabiel licht. Is het licht
al stabiel? Draai de MIN dan langzaam naar links voor een nog betere dimbaarheid, tot
net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de led
lampen. Dit kunt u voor beide lichtgroepen instellen.
Max. lichtniveau instellen
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver
mogelijk naar rechts (maximale lichtoutput). Gaan de lampen knipperen? Draai dan met
een schroevendraaier de MAX potmeter langzaam naar links voor stabiel licht. Is het licht
al stabiel? Draai de MAX dan langzaam naar rechts voor een nog betere dimbaarheid, tot
net vóór het punt dat de lampen gaan knipperen. Dat is de beste dimbaarheid van de led
lampen. Dit kunt u voor beide lichtgroepen instellen.
Specificaties
Aansluitvoltage:
220-240 Vac 50Hz
Frequentie:
2,4 GHz
Dimtechniek:
Fase afsnijding (R,C Trailing Edge)
Dimbare led lampen:
2 x 0-100W (R,C)
Lampen met elektronische trafo's:
100W max. per groep
Halogeen- en gloeilampen:
100W max. per groep
•
Geschikt voor zowel retrofit lampen lampen als nieuwe installaties.
•
Tweedraadsaansluiting - geen nuldraad nodig.
•
Soft start systeem voor langere levensduur van de led lamp.
•
Ingebouwde beveiliging voor temperatuurprotectie en overbelasting.
DIMMER
1
2
Doorlussing mogelijk naar naastgelegen
stopcontact/schakelaar.
NL
Handleiding
ECO-DIM.05 WiFi
Led duodimmer fase afsnijding / trailing Edge
Let op:
•
Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals onder het
kopje 'Aansluitschema meerdere groepen' staat weergegeven.
•
Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
•
De rechterpoort (
) moet altijd aangesloten zijn voor een verbinding.
2
•
Dimmers zijn niet geschikt voor gewikkelde/magnetische of kerntrafo's.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
EcoDim B.V.
Made in China
