EcoDim ECO-DIM.01 Handbuch

Aansluitschema
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
(Schakeldraad, vaak zwart)
DIMMER
Enkelpolige schakeling
L draad
N draad
LED
LOAD
Min. lichtniveau instellen
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as
zo ver mogelijk naar links (minimale lichtoutput). Gaan de lampen knipperen?
Draai dan met een schroevendraaier de MIN potmeter langzaam naar rechts
voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar links
voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan
knipperen. Dat is de beste dimbaarheid van deze led lampen.
Verlaging van aansluitvermogen door PowerFactor
Houd bij de berekening van het led aansluitvermogen van de dimmer rekening met de
PowerFactor van de dimbare led verlichting. Zie onderstaande globale berekening hiervoor.
NOMINAAL AANTAL LED
=
VERMOGEN LICHTBRONNEN
Voorbeeld: 10 lampen * (5W per lamp / 0,8 PowerFactor) = 62,5 Watt
Doorlussing mogelijk naar naastgelegen
stopcontact/schakelaar.
Wisselschakeling
L draad
N draad
LED
LOAD
NOMINAAL VERMOGEN
*
LED / POWERFACTOR.
NL
Handleiding

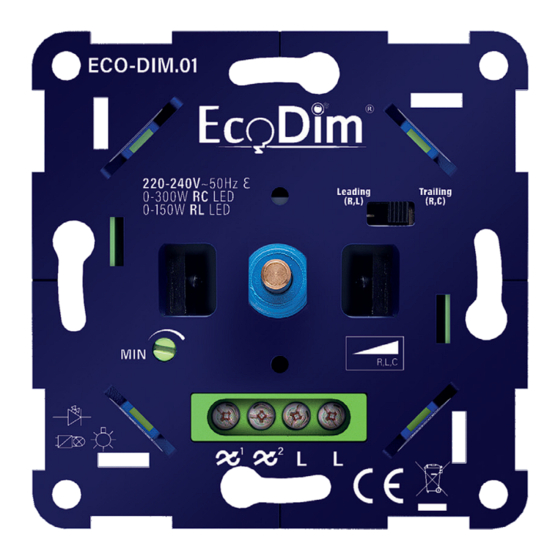

ECO-DIM.01
Led dimmer fase aansnijding- en afsnijding (R,L,C)
Let op:
• Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals onder het
kopje 'Aansluitschema' staat weergegeven.
• Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de nationale
voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is uitgeschakeld.
• U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens vanuit twee
punten dezelfde lading te bedienen.
• Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
(Imported by NJ Trading B. V .)
EcoDim B.V.
Made in China
