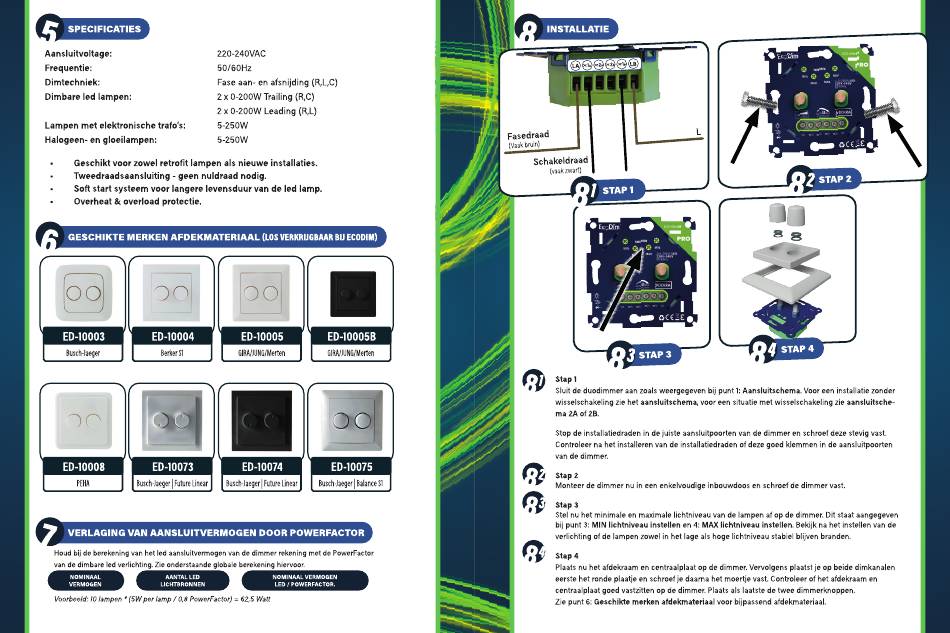

SPECIFICATIES
Aansluitvoltage:
220-240VAC
Frequentie:
50/60Hz
Dimtechniek:
Fase aan- en afsnijding (R,L,C)
Dimbare led lampen:
2 x 0-200W Trailing (R,C)
2 x 0-200W Leading (R,L)
Lampen met elektronische trafo's:
5-250W
Halogeen- en gloeilampen:
5-250W
Geschikt voor zowel retrofit lampen als nieuwe installaties.
Tweedraadsaansluiting
- geen nuldraad nodig.
Soft start systeem voor langere levensduur van de led lamp.
Overheat & overload protectie.
GESCHIKTE
MERKEN
AFDEKMATERIAAL
oo
ED-10003
0-10004
Busch-
Jaeger
Berker S
ODOO
ED-10008
ED-10073
Jaeger IFuture linear
Busch-
VERLAGING
VAN
AANSLUITVERMOGEN
Houd bij de berekening Vanhet ledaansluitvermogenVande dimmer rekening met de PowerFactor
van de dimbare led verlichting, Zie onderstaande
globale berekening hiervoor.
NOMINAAL
AANTAL
LED
=
VERMOGEN
LICHTBRONNEN
Voorbee/d:10lampen• (5Wper lamp / 08 PowerFactor)= 62,5 Watt
(LOSVERKRUGBAAR BIJ ECODIM)
oo
ED-10005
0-10005B
ED-10074
ED-10075
Busch-Jaeger
Future linear
dusch-laeger
Balance
Sl
DOOR
POWERFACTOR
NOMINAAL
VERMOGEN
*
LEO
POWERFACTOR.
INSTALLATIE
Fasedraad
(Vaak bruin)
Schakeldraad
(waak zwart)
STAP 1
3 STAP 3
Stap 1
Sluit de duodimmer aan zoals weergegeven bij punt 1:Aansluitschema. Voor een installatie zonder
wisselschakeling Zie het aansluitschema, voor een situatie met wisselschakeling Zie aansluitsche-
Stop de installatiedraden in de juiste aansluitpoorten van de dimmer en schroef deze stevig vast.
Controleer na het installeren van de installatiedraden of deze goed klemmen in de aansluitpoorten
van de dimmer.
stap 2
Monteer de dimmer nu in een enkelvoudige inbouwdoos en schroef de dimmer vast.
stap 3
Stel nu het minimale en maximale lichtniveau van de lampen af op de dimmer. Dit Staataangegeven
bij punt 3: MIN lichtniveau instellen en 4: MAX lichtniveau instellen. Bekijk na het instellen van de
verlichting of de lampen zowe in het lage als hoge lichtniveau stabiel blijven branden.
Stap 4
Plaats nu het afdekraam en centraalplaat op de dimmer. Vervolgens plaatst je op beide dimkanalen
eerste het ronde Plaatje en schroef je daarna het moertje vast. Controleer of het afdekraam en
centraalplaat goed vastzitten op de dimmer. Plaats als laatste de twee dimmerknoppen.
Zie punt 6: Geschikte merken afdekmateriaal voor bijpassend afdekmateriaal.
STAP 2
4 STAP4
