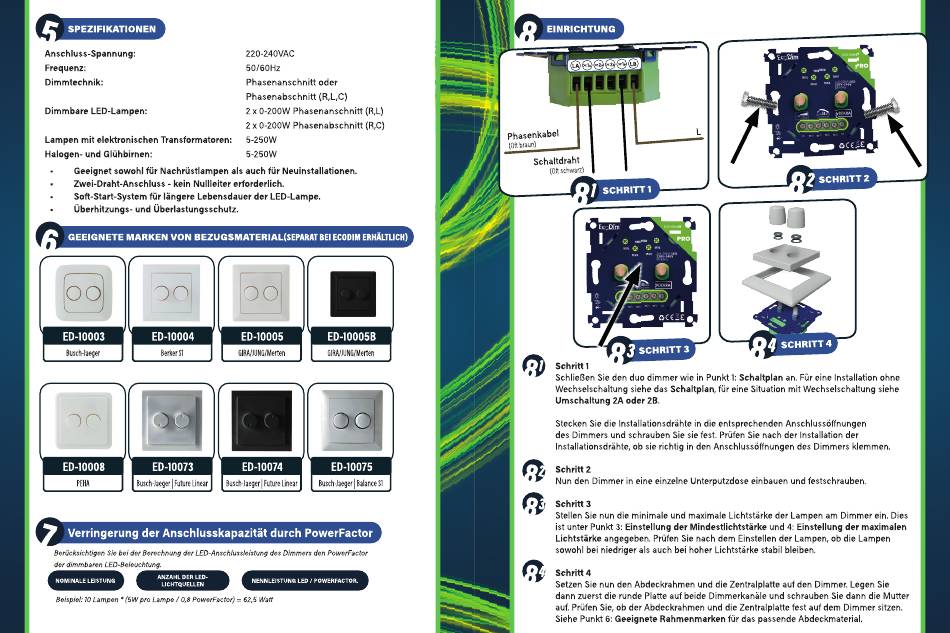

SPEZIFIKATIONEN
Anschluss-Spannung:
Frequenz:
Dimmtechnik:
Dimmbare LED-Lampen:
Lampen mit elektronischen
Transformatoren:
Halogen- und Glühbirnen:
Geeignet sowohl für Nachrüstlampen
Zwei-Draht-Anschluss
- kein Nullleiter
Soft-Stan-System für längere Lebensdauer der LED-Lampe.
Überhitzungs- und Überlastungsschutz.
GEEIGNETE MARKEN VON BEZUGSMATERIAL(SEPARAT BEIECODIM ERHÄLTLICH)
oo
ED-10003
0-10004
Busch-
Jaeger
Berker S
ODOO
ED-10008
ED-10073
Jaeger IFuture linear
Busch-
Verringerung
der Anschlusskapazität
BerücksjchtigenSiebei der Berechnungder LED-Anschlussleistung des Dimmersden PowerFactor
der dimmbaren LED-Be/euchtung.
ANZAHL
LED.
=
NOMINALE
LEISTUNG
LICHTQUELLEN
Beispiel:JOLampen• (5Wpro Lampe/ 0,8 PowerFactor)
220-240VAC
50/60Hz
Phasenanschnitt
Oder
Phasenabschnitt
(R,L,C)
2 x 0-200W Phasenanschnitt
(R,L)
2 x 0-200W Phasenabschnitt
(R,C)
5-250W
5-250W
als auch für Neuinstallationen.
erforderlich.
oo
ED-10005
0-10005B
ED-10074
ED-10075
Busch-Jaeger
Future linear
dusch-laeger
Balance
Sl
durch PowerFactor
*
NENNLEISTUNG
LED / POWERFACTOR.
625 watt
EINRICHTUNG
Phasenkabel
brauni
Schaltdraht
(Ct*shwarl)
SCHRITT
1
3 SCHRITT 3
Schritt
1
Schließen Sie den duo dimmer wie in Punkt 1: Schaltplan an. Für eine Installation ohne
Wechselschaltung siehe das Schaltplan, für eine Situation mit Wechselschaltung siehe
Umschaltung 2A Oder 2B.
Stecken Sie die Installationsdrähte in die entsprechenden Anschlussöffnungen
des Dimmers
und
schrauben
Sie Sie fest.
Installationsdrähte, 0b sie richtig in den Anschlussöffnungen des Dimmers klemmen.
Schritt
2
Nun den Dimmer in eine einzelne Unterputzdose einbauen und festschrauben.
Schritt
3
Stellen Sie nun die minimale und maximale Lichtstärke der Lampen am Dimmer ein Dies
ist unter Punkt 3: Einstellung der Mindestlichtstärke
Lichtstärke angegeben. Prüfen Sie nach dem Einstellen der Lampen, 0b die Lampen
sowohl bei niedriger als auch bei hoher Lichtstärke Stabil bleiben.
Schritt
4
Setzen Sie nun den Abdeckrahmen und die Zentralplatte auf den Dimmer. Legen Sie
dann
zuerst
die runde
Platte
auf beide
auf Prüfen Sie, 0b der Abdeckrahmen und die Zentralplatte fest auf dem Dimmer sitzen.
Siehe Punkt 6: Geeignete Rahmenmarken für das passende Abdeckmaterial.
OCC
SCHRITT
2
4 SCHRITT 4
Prüfen
Sie nach
der
Installation
der
und 4: Einstellung der maximalen
Dimmerkanäle
und
schrauben
Sie dann
die Mutter
