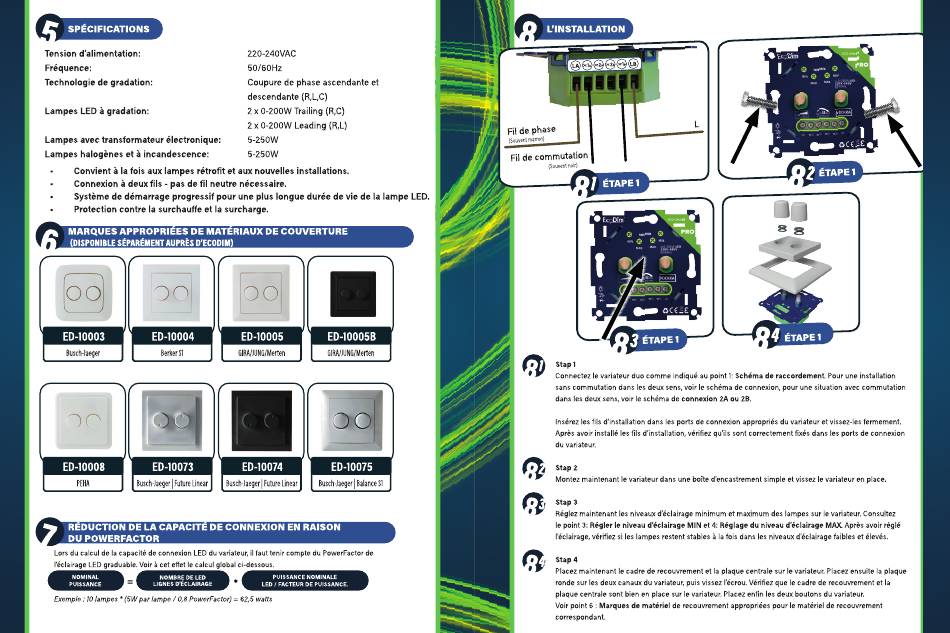

SPÉCIFICATIONS
Tension
d'alimentation:
Fréquence:
Technologie de gradation:
Lampes LED å gradation:
Lampes avec transformateur électronique:
Lampes halogénes et
incandescence:
Convient å la fois aux lampes rétrofit et aux nouvelles installations.
Connexion
deux fils - pas de fil neutre nécessaire.
Systéme de démarrage progressif pour une plus longue durée de vie de la lampe LED.
Protection contre la surchauffe et la surcharge.
MARQUES APPROPRIÉES
DE MATÉRIAUX DE COUVERTURE
(DISPONIBLESÉPARÉMENT AUPRÉSD'ECODIM)
oo
ED-10003
0-10004
Busch-
Jaeger
Berker S
ODOO
ED-10008
ED-10073
Jaeger IFuture linear
Busch-
RÉDUCTION
DE LA CAPACITÉ
DE CONNEXION
DU
POWERFACTOR
Lors du calcul de la capacitéde connexionLED du variateur, il faut tenir compte du PowerFactorde
l'éclairage LED graduable. Voir
cet effet le calcul global ci-dessous
NOMINAL
NOMBRE
DE LED
LIGNES DÉCLAIRAGE
PUISSANCE
Exemple: 10lampes • (5Wpar lampe / 0,8PowerFactor)= 62,5 watts
220-240VAC
50/60Hz
Coupure de phase ascendante et
descendante (R,L,C)
2 x 0-200W Trailing (R,C)
2 x 0-200W Leading (R,L)
5-250W
5-250W
oo
ED-10005
0-10005B
ED-10074
ED-10075
Busch-Jaeger
Future linear
dusch-laeger
Balance
Sl
EN RAISON
PUISSANCE
NOMINALS
LED
FACTEuR
DE PUISSANCE.
L'INSTALLATION
Fil de phase
Fil de commutation
{Sau•.enl noiri
ÉTAPE 1
3 ÉTAPE 1
stap 1
Connectez le variateur duo comme indiqué au point 1:Schéma de raccordement. Pour une installation
sans commutation dans les deux sens, voir le schéma de connexion, pour unesituation avec commutation
dans les deux sens, voir Ie schéma de connexion
Insérez les fils d'installation dans les ports de connexion appropriés du variateur et vissez-lesfermement.
Aprés avoir installé les fils d'installation, vérifiez qu'ils sont correctement fixés dans les ports de connexion
du variateur.
stap 2
Montez maintenant le variateur dans une boite d'encastrement simple et vissezle variateur en place.
Stap 3
Réglez maintenant les niveauxdéclairage minimum et maximum des lampes Surle variateur. Consultez
le point 3: Régler Ie niveau d'éclairage MIN et 4: Réglage du niveau d'éclairage MAX Apris avoir réglé
l'éclairage, vérifiez si les lampes restent stables la fois dans les niveauxd'éclairage faibles et élevés.
Stap 4
placez maintenant le cadre de recouvrement et la plaque centrale sur le variateur. placez ensuite la plaque
ronde sur les deux canaux du variateur, puis vissezlécrou. Vérifiez que le cadre de recouvrement et la
plaque centrale sont bien en place sur le variateur. Placezenfin les deux boutons du variateur.
Voir point 6 : Marques de matériel de recouvrement appropriées pour le matérielde recouvrement
correspondant.
2 ÉTAPE 1
4 ÉTAPE 1
2A ou 2B.
