EcoDim .03 PRO Handbuch

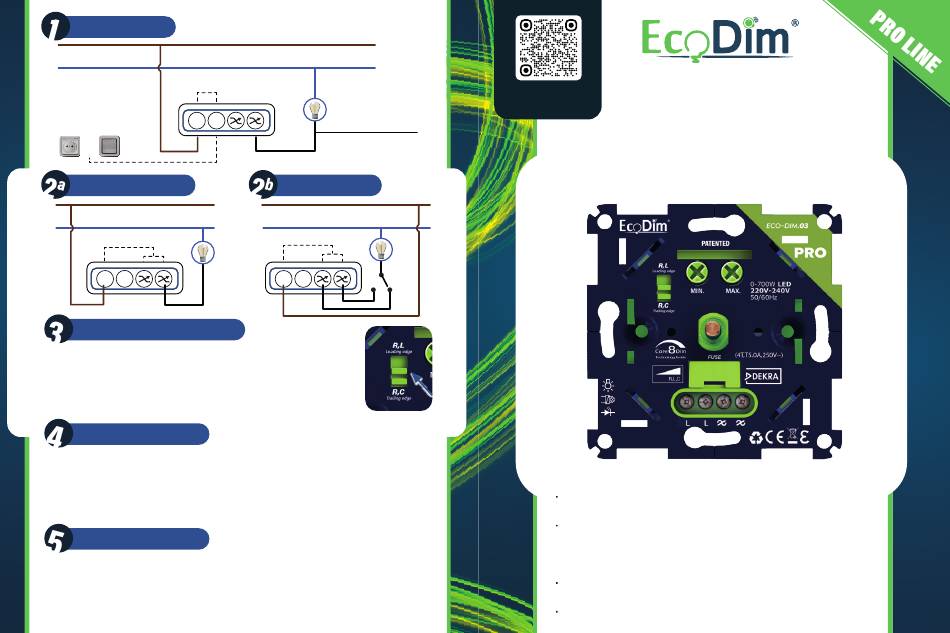

AANSLUITSCHEMA
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
L L
Doorlussing mogelijk naar
naastgelegen stopcontact/schakelaar.
-of-
ENKELPOLIGE SCHAKELING
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
L L
FASE AAN- OF AFSNIJDING INSTELLEN
Doormiddel van de schuifschakelaar op de dimmer kan de gewenste dim-techniek
gekozen worden. De meeste dimbare led lampen werken het beste op de Fase
afsnijdende (RC) dim-techniek. Mocht op de verpakking van de lampen niet
aangegeven worden welke techniek gebruikt wordt om de lampen te dimmen dan
kan u beide technieken proberen om te kiezen welke van de twee het beste werkt.
MIN. LICHTNIVEAU INSTELLEN
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver mogelijk naar
links (minimale lichtoutput). Gaan de lampen knipperen? Draai dan met een schroevendraaier de MIN
potmeter langzaam naar rechts voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam naar
links voor een nog betere dimbaarheid, tot net vóór het punt de lampen gaan knipperen. Dat is de beste
dimbaarheid van deze led lampen.
MAX. LICHTNIVEAU INSTELLEN
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer as zo ver mogelijk naar
rechts (maximale lichtoutput). Gaan de lampen knipperen? Draai dan met een schroevendraaier de MAX
potmeter langzaam naar links voor stabiel licht. Is het licht al stabiel? Draai de MAX dan langzaam naar
rechts voor een nog betere dimbaarheid, tot net vóór het punt dat de lampen gaan knipperen. Dat is de
beste dimbaarheid van de led lampen.
LED
LOAD
Schakeldraad (vaak zwart)
WISSELSCHAKELING
L draad
(Fasedraad, vaak bruin)
N draad
(Nuldraad, vaak blauw)
LED
LOAD
L L
R,L = fase aansnijding
R,C = fase afsnijding
EcoDim B.V.
Dr. Huber Noodtstraat 89
7001 DV, Doetinchem, Netherlands
NL
(Imported by NJ Trading B. V .)
Handleiding

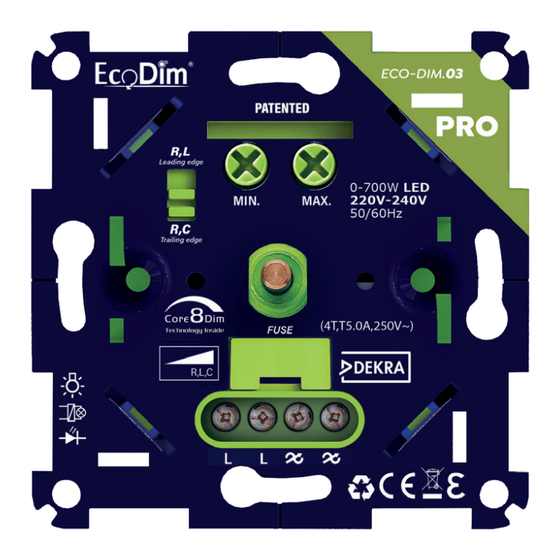

ECODIM.03 PRO
Led dimmer fase afsnijding / trailing edge
fase aansnijding / leading edge
Let op:
• Dit is een tweedraadsdimmer en deze dient aangesloten te worden zoals
onder het kopje 'Aansluitschema' staat weergegeven.
• Het installeren van de dimmer op een netstroom van 230V dient te worden
uitgevoerd door een gediplomeerd vakman, rekening houdend met de
nationale voorschriften. Zorg bij alle werkzaamheden dat de elektriciteit is
uitgeschakeld.
• U kunt niet meer dan één dimmer parallel aansluiten. Om vervolgens
vanuit twee punten dezelfde lading te bedienen.
• Dimmer is niet geschikt voor gewikkelde/magnetische of kerntrafo's.
