EcoDim ECO-DIM.09 Handbuch

Aansluitschema

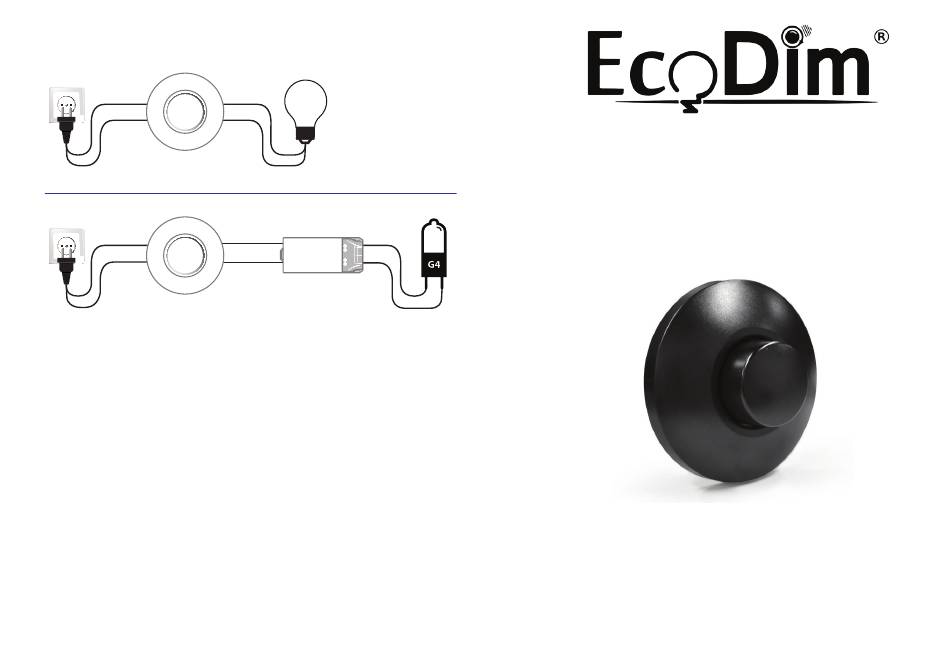

Dimmer installatie 230V
230V
L Line
(vaak bruine
draad)
Input
N Line
(vaak blauwe
draad)
Dimmer
Dimmer installatie 12V met led trafo dimbaar
230V
L Line
(vaak bruine
draad)
Input
N Line
(vaak blauwe
draad)
Dimmer
MIN/MAX instellen
Gebruik de MIN/MAX meters om het minimale en maximale lichtniveau en
-stabiliteit in te stellen.
Min. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai dan met een
schroevendraaier de MIN potmeter (achterkant van het product) langzaam
naar rechts voor stabiel licht. Is het licht al stabiel? Draai de MIN dan langzaam
naar links voor een nog betere dimbaarheid, tot net vóór het punt de lampen
gaan knipperen. Dat is de beste dimbaarheid van deze led lampen.
Max. lichtniveau instellen:
Zet de verlichting aan middels de dimmer as. Draai vervolgens de dimmer
as zo ver mogelijk naar rechts (maximale lichtoutput). Gaan de lampen
knipperen? Draai dan met een schroevendraaier de MAX potmeter
(achterkant van het product) langzaam naar links, voor stabiel licht in de
maximale lichtstand. Is het licht al stabiel? Draai dan de MAX naar rechts voor
de maximale lichtoutput van deze led lampen.
Output
Led trafo dimbaar
Output
Led vloerdimmer fase afsnijding / trailing edge
12V
Deze vloerdimmer is speciaal ontwikkeld om led lampen mee te kunnen dimmen.
De vloerdimmer werkt al vanaf 0W aan led vermogen en u kunt maximaal 50W
led vermogen op de vloer aansluiten. Voor halogeen- en gloeilampen geldt een
maximum van 100W.
- Optimale lichtstabiliteit middels een MIN/MAX aftelling
- Memory voor de laatst ingestelde lichtsterkte
- Soft start systeem
- Druk/draai knop
- Leverbaar in wit en zwart
Handleiding
ECO-DIM.09
ECO-DIM.09 (W) wit
ECO-DIM.09 (B) zwart
