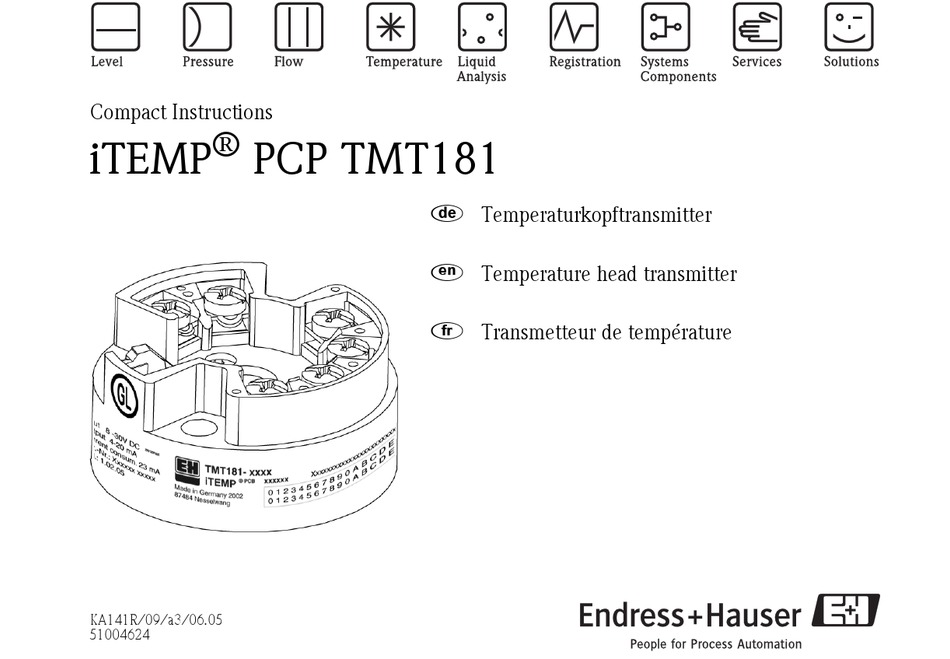

- Seite 1 Compact Instructions ® iTEMP PCP TMT181 Temperaturkopftransmitter < Temperature head transmitter Transmetteur de température KA141R/09/a3/06.05 51004624...
- Seite 2 TMT181 Montage Verdrahtung auf einen Blick < < Installation Wiring overview Montage Raccordement...
- Seite 3 TMT181 Abmessungen in mm Montage Zulässige Umgebungstemperatur: < Dimensions in mm -40 bis 85 °C (für Ex-Bereich siehe Ex-Zertifikate) Einbauort: Feldgehäuse; Sensoranschlusskopf Form B nach DIN Dimensions en mm 43 729 Einbaulage: keine Einschränkungen Sicherheitshinweise: Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis nach IEC 61010-1 gespeist wer- den: ’SELV or Class 2 circuit’...
- Seite 4 TMT181 Potenzialausgleich Bedienung Bei abgesetzter Installation im Feldgehäuse ist zu beachten: Schir- Die Konfiguration des Transmitters erfolgt unter Verwendung des mung der Ausgangsseite (Ausgangssignal 4 bis 20 mA) und Schir- Konfigurationskit TMT 181A, das als Zubehör (s. Seite 6) erhältlich mung der Sensoranschlussseite müssen das gleiche Potential haben! ist.
- Seite 5 TMT181 < Operation Exploitation Transmitter set-up is done using the Configuration set La configuration du transmetteur est réalisée à l'aide du kit de confi- TMT 181A. This is available as an accessory (see page 6). guration TMT 181A, disponible comme accessoire (voir page 6). The following table shows the structure of the PC-Configuration Le tableau suivant montre la structure de la configuration par menu ®...
- Seite 6 Zubehör Accessoires ® Konfigurationskit (PC-Software ReadWin 2000 und Schnittstel- Kit de configuration (Le logiciel de configuration PC ® lenkabel) für den Temperaturtransmitter: ReadWin 2000 et câble d’interface PC) : TTL/RS232C: Bestellcode TMT181A-VK TTL/RS232C : Réf. de commande TMT181A-VK USB-Port: Bestellcode TXU10-AA USB-Port : Réf.
