probst WEZ-2 Betriebsanleitung Seite 45

Bedienung

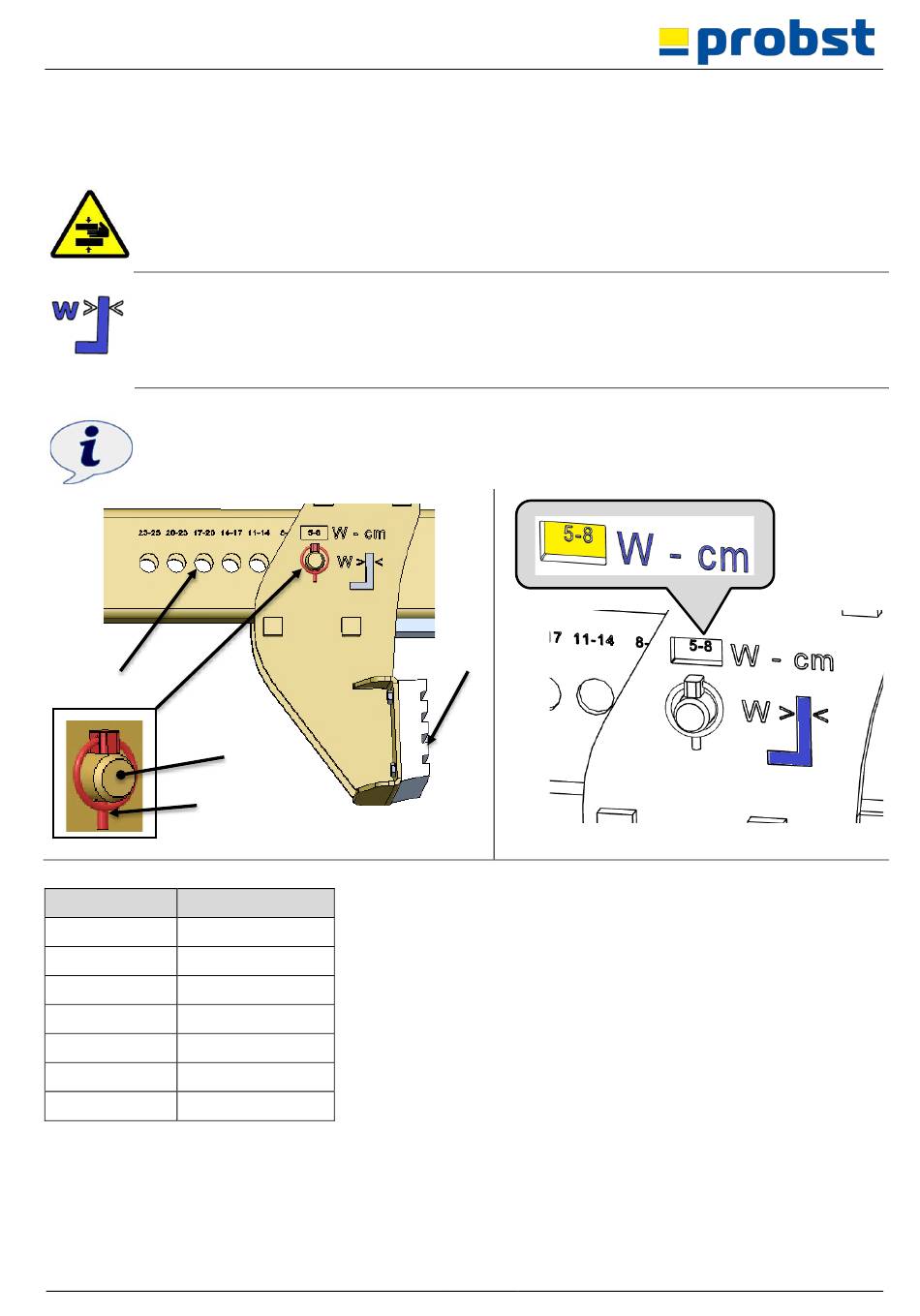

5.2 Einstellung und Bedienung WEZ-2
•
Zur Einstellung des Greifbereichs muss sich das Gerät auf ebenem Grund befinden!
Bei Einstellungen in angehobener/hängender Position, besteht Verletzungsgefahr (auf Grund von
beweglichen Teilen)!
•
Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen.
•
Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am
Querholm mit Verstelllöcher (10) die kleinstmögliche Greifweite einstellen.
•
Hierzu Klappstecker (A) öffnen und dann Steckbolzen (B) entnehmen und nach erfolgter
Greifbereichseinstellung wieder einstecken u. mit Klappstecker (A) sichern. → siehe Bild A
•
Die benötigte Greifweite (das gemessene Maß des L-Steines) muss in dem rechteckigen
Sichtfenster zu sehen sein (w ❑ cm) → siehe Bild A1
10
A
cm
1.97 – 3.15
5 - 8
3.15 – 4.33
8 -11
4.33 – 5.51
11 - 14
14 – 17 5.51 – 6.69
17 – 20 6.69 – 7.87
7.87 – 9.05
20 - 23
9.05 – 9.84
23 - 25
53100347
B
Bild A
inch
9
17 / 26
Bild A1
DE
