- Seite 1 Betriebsanleitung Original Betriebsanleitung Winkelelementzange WEZ WEZ-06 53100438...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Störungsbeseitigung ............................ 20 Reparaturen ..............................20 Prüfungspflicht .............................. 21 Hinweis zum Typenschild ..........................22 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 22 Entsorgung / Recycling von Geräten und Maschinen ..................22 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100438... -
Seite 4: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 12.09.2022................(Eric Wilhelm, Geschäftsführer) 53100438... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 6: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... - Seite 7 Sicherheit GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2 Umsteck-Positionen für größere u. kleinere L-Steine, deren Lastschwerpunkt innerhalb bzw. außerhalb der Mittelachse liegt 29041082 35x130 mm (linke Seite). 2 Umsteck-Positionen für größere u. kleinere L-Steine, deren Lastschwerpunkt innerhalb bzw. außerhalb der Mittelachse liegt 29041083 35x130 mm (rechte Seite).
-
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 9: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 10: Allgemeines
Es dürfen nur Greifgüter (L-Steine) mit parallelen, ebenen und nicht konischen Greifflächen gegriffen werden! Das Gerät (WEZ-06) kann an jedem beliebigen Trägergerät wie Ladekran, Bagger, Stapler etc. (mittels Schlupf, Kette oder direkt mit einem kompakten Kranhaken bis Gr. 5) angehängt werden. - Seite 11 Allgemeines ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen! (➔ Kapitel „Sicherheit im Betrieb“ und „Begriffsdefinitionen“) NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw.
-
Seite 12: Übersicht Und Aufbau

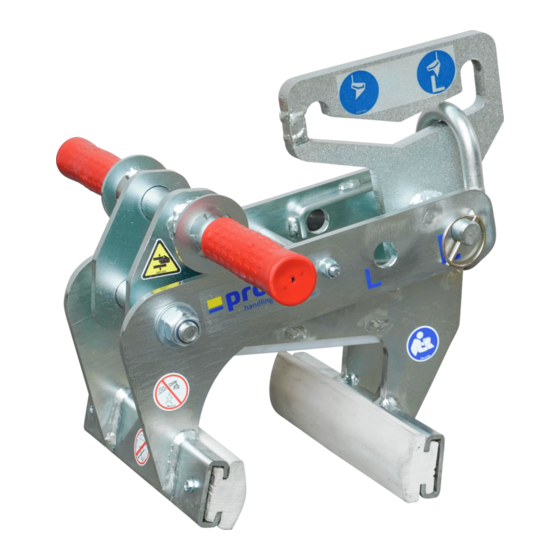

Allgemeines Übersicht und Aufbau Einhängeöse für Kranhaken Aufhängung mit Wechselhaken (mit Schwerpunktausgleich und Einhängeposition für Leer- und Lasthub) Einhängeposition für Lasthub Einhängeposition für Leerhub Tragarm mit Umsteck- Positionen für den Schwerpunktausgleich Gummigreifbacken Handgriff zur manuellen Führung des Gerätes Technische Daten Die genauen technischen Daten (wie z.B. -
Seite 13: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 14: Einstecktaschen (Optional)
Installation 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 15: Bedienung Und Einstellung
Bedienung und Einstellung Bedienung und Einstellung Einstellung des Greifbereichs Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. Zur Einstellung des Greifbereichs muss das Gerät auf ebenem Grund abgestellt werden! Werden Einstellungen in angehobener/hängender Position vorgenommen, besteht Verletzungsgefahr (auf Grund von beweglichen Teilen)! Entsprechend der Schenkellänge des Fußes (Verhältnis Höhe zur Länge von ~ 1,85 ) muss aus 2 Versteckmöglichkeiten (für L-Steinstärke 116 und 120 mm) gewählt werden, für eine nahezu senkrechte... -
Seite 16: Bedienung Allgemein
Bedienung und Einstellung Bedienung allgemein Die meisten Greifgüter (L-Steine) mit außermittigem Schwerpunkt können mit dem Gerät (WEZ) senkrecht versetzt werden (→ Abb. 1). Es gibt jedoch Elemente mit extrem außermittigen Schwerpunkten, die nicht über den Schwerpunktausgleich eingestellt werden können. In diesen Fall ist ein maximaler Schräglagenwinkel von max. 5° beim Anhebevorgang zulässig (→ Abb. 2). - Seite 17 Bedienung und Einstellung Das Aufstellen (Anheben) liegender Greifgüter (L-Steine) oder das Umlegen (von der senkrechten in die waagrechte Position) ist nicht erlaubt! (→ Abb. 5). Ebenso ist das Anheben von Greifgütern in der Leerhubposition (der Aufhängung) verboten! (→ Abb. 6). Sowie das außermittige Anheben (→...
-
Seite 18: Handhabung
Bedienung und Einstellung 5.2.1 Handhabung 1.) Gerät in „Leerhub-Position“ direkt über dem 2.) Gerät soweit nach unten absenken, bis Greifgut positionieren. Hierbei ist zu beachten, dieses komplett auf dem Greifgut aufliegt. dass der Wechselhaken (1) eingehakt ist. Abb. 9 Abb. 10 3.) Es ist unbedingt darauf zu achten, dass das 4.) Einhängeöse mit Hilfe des Trägergerätes Gerät mittig auf dem Greifgut positioniert ist. - Seite 19 Bedienung und Einstellung Beim Anhebevorgang ist darauf zuachten, dass Gerät mit Hilfe des Trägergerätes (z.B. der Wechselhaken (1) frei beweglich ist. Bagger) mit dem gegriffenen L-Stein anheben (im bodennahen Bereich). Anschließend langsam zur Verlegestelle fahren und L-Stein vorsichtig absetzen. Abb. 13 Abb.
-
Seite 20: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 21: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend auf die zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 22: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 23: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 24: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 25 33110462 20000387 20100018 36370051 21600016 20030011 33110462 33110463 20030011 © all rights reserved conform to ISO 16016 Datum Name Benennung Winkelelementzange WEZ-06 Erst. 1.9.2022 R.Seidel Gepr. Greifmaß 116 mm & 120 mm 20040029 1.9.2022 R.Seidel Artikelnummer/Zeichnungsnummer Blatt 20040029 E53100438 Zust.
-
Seite 26: Typenschild
A53100438 WEZ-06 29041085 29041083 29040028 Typenschild 29040665 29040210 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 3 06.09.2022 / Simon, Swen ----- / ----- Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device. - Seite 27 A53100438 WEZ-06 29041082 29041084 29040028 29040056 29040210 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 2 / 3 06.09.2022 / Simon, Swen ----- / ----- Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
- Seite 28 A53100438 WEZ-06 29040221 Beidseitig / on both sides 29040213 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 3 / 3 06.09.2022 / Simon, Swen ----- / ----- Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
