Obsluha

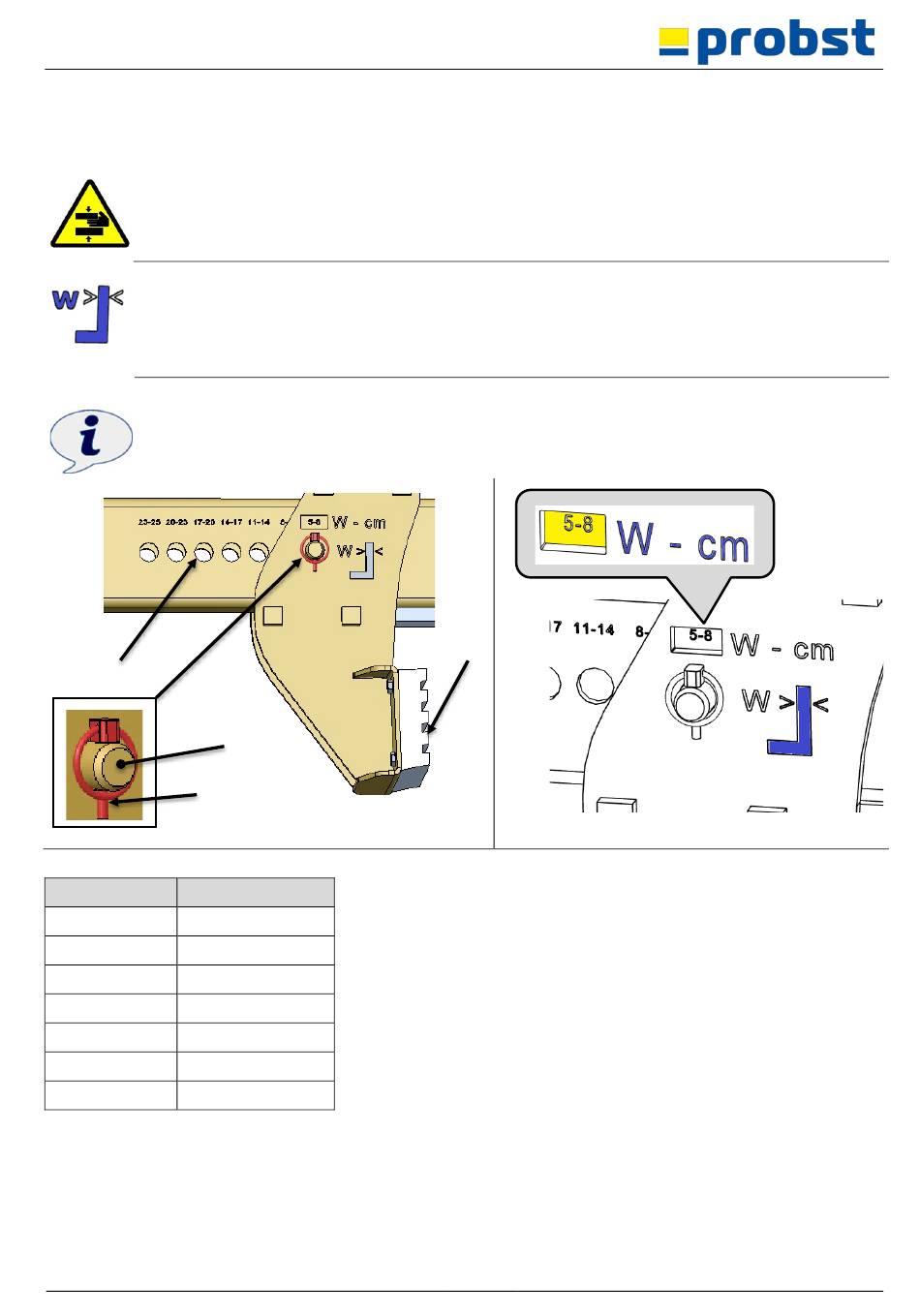

5.2 Nastavení a provoz WEZ-2
•
Aby bylo možné nastavit rozsah uchopení, musí být spotřebič na rovné ploše!
Při seřizování ve zvednuté/zavěšené poloze hrozí nebezpečí poranění (v důsledku pohyblivých
částí)!
•
Nejprve změřte tloušťku svislého dlouhého ramene úchopového materiálu (L-kamene).
•
Poté nastavte otevřené (zablokované) zařízení (WEZ) na nejmenší možnou šířku uchopení pomocí
posuvných čelistí (9) na příčníku s nastavovacími otvory (10).
•
Za tímto účelem otevřete čep (A) a poté vyjměte zásuvný čep (B) a po nastavení rozsahu uchopení
jej znovu vložte a zajistěte čepem (A).→ viz obr. A.
•
Požadovaná šířka úchopu (měřený rozměr L cihly) musí být viditelná v obdélníkovém průzoru (w❑
cm)→ viz obr. A1.
10
A
cm
5 - 8 1.97 - 3.15
8 -11 3.15 - 4.33
11 - 14 4.33 - 5.51
14 - 17 5.51 - 6.69
17 - 20 6.69 - 7.87
20 - 23 7.87 - 9.05
23 - 25 9.05 - 9.84
53100347
B
Obrázek A
palec
9
17 / 26
Obrázek A1
