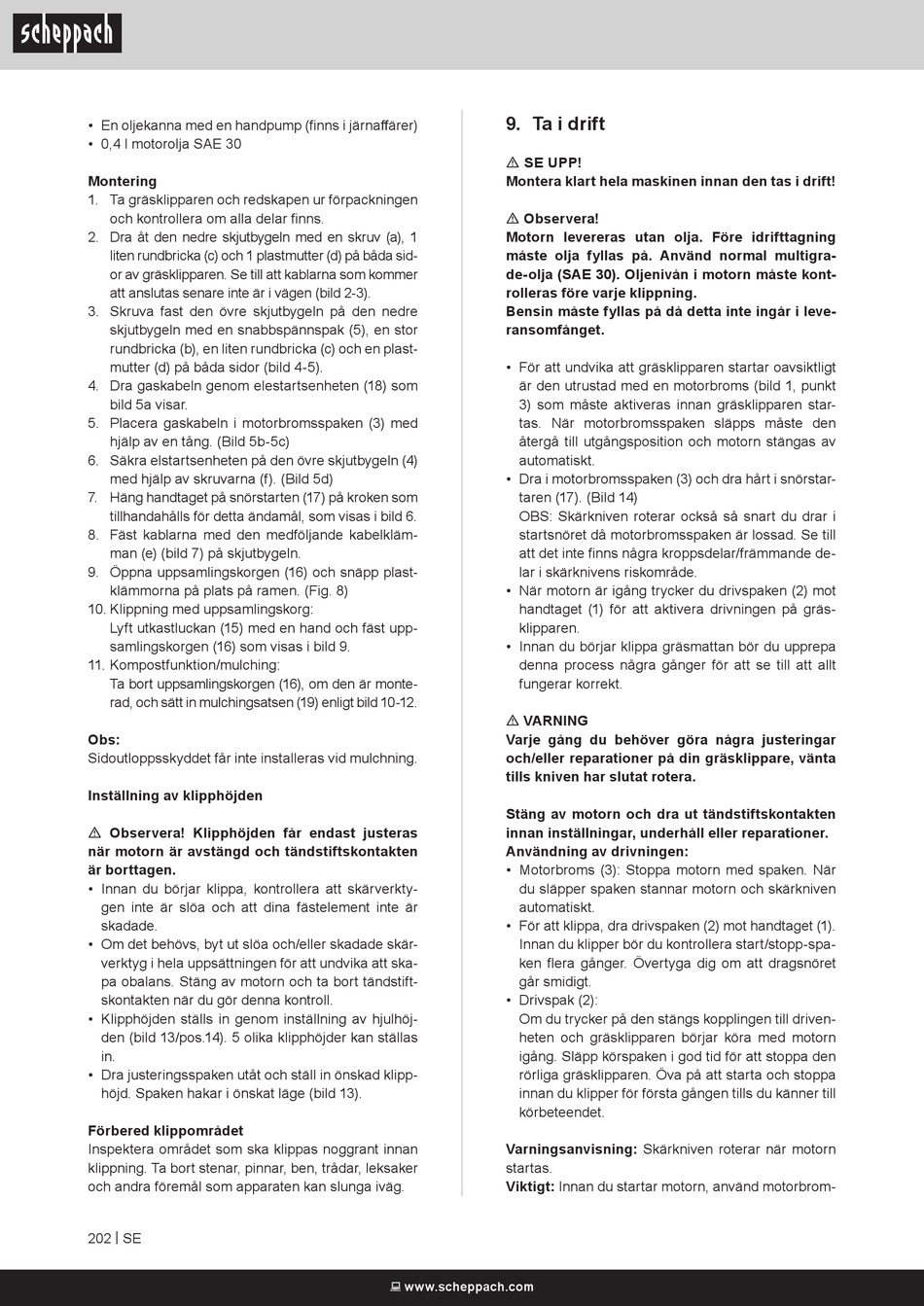

• En oljekanna med en handpump (finns i järnaffärer)
• 0,4 l motorolja SAE 30
Montering
1. Ta gräsklipparen och redskapen ur förpackningen
och kontrollera om alla delar finns.
2. Dra åt den nedre skjutbygeln med en skruv (a), 1
liten rundbricka (c) och 1 plastmutter (d) på båda sid-
or av gräsklipparen. Se till att kablarna som kommer
att anslutas senare inte är i vägen (bild 2-3).
3. Skruva fast den övre skjutbygeln på den nedre
skjutbygeln med en snabbspännspak (5), en stor
rundbricka (b), en liten rundbricka (c) och en plast-
mutter (d) på båda sidor (bild 4-5).
4. Dra gaskabeln genom elestartsenheten (18) som
bild 5a visar.
5. Placera gaskabeln i motorbromsspaken (3) med
hjälp av en tång. (Bild 5b-5c)
6. Säkra elstartsenheten på den övre skjutbygeln (4)
med hjälp av skruvarna (f). (Bild 5d)
7. Häng handtaget på snörstarten (17) på kroken som
tillhandahålls för detta ändamål, som visas i bild 6.
8. Fäst kablarna med den medföljande kabelkläm-
man (e) (bild 7) på skjutbygeln.
9. Öppna uppsamlingskorgen (16) och snäpp plast-
klämmorna på plats på ramen. (Fig. 8)
10. Klippning med uppsamlingskorg:
Lyft utkastluckan (15) med en hand och fäst upp-
samlingskorgen (16) som visas i bild 9.
11. Kompostfunktion/mulching:
Ta bort uppsamlingskorgen (16), om den är monte-
rad, och sätt in mulchingsatsen (19) enligt bild 10-12.
Obs:
Sidoutloppsskyddet får inte installeras vid mulchning.
Inställning av klipphöjden
m Observera! Klipphöjden får endast justeras
när motorn är avstängd och tändstiftskontakten
är borttagen.
• Innan du börjar klippa, kontrollera att skärverkty-
gen inte är slöa och att dina fästelement inte är
skadade.
• Om det behövs, byt ut slöa och/eller skadade skär-
verktyg i hela uppsättningen för att undvika att ska-
pa obalans. Stäng av motorn och ta bort tändstift-
skontakten när du gör denna kontroll.
• Klipphöjden ställs in genom inställning av hjulhöj-
den (bild 13/pos.14). 5 olika klipphöjder kan ställas
in.
• Dra justeringsspaken utåt och ställ in önskad klipp-
höjd. Spaken hakar i önskat läge (bild 13).
Förbered klippområdet
Inspektera området som ska klippas noggrant innan
klippning. Ta bort stenar, pinnar, ben, trådar, leksaker
och andra föremål som apparaten kan slunga iväg.
202 | SE
9. Ta i drift
m SE UPP!
Montera klart hela maskinen innan den tas i drift!
m Observera!
Motorn levereras utan olja. Före idrifttagning
måste olja fyllas på. Använd normal multigra-
de-olja (SAE 30). Oljenivån i motorn måste kont-
rolleras före varje klippning.
Bensin måste fyllas på då detta inte ingår i leve-
ransomfånget.
• För att undvika att gräsklipparen startar oavsiktligt
är den utrustad med en motorbroms (bild 1, punkt
3) som måste aktiveras innan gräsklipparen star-
tas. När motorbromsspaken släpps måste den
återgå till utgångsposition och motorn stängas av
automatiskt.
• Dra i motorbromsspaken (3) och dra hårt i snörstar-
taren (17). (Bild 14)
OBS: Skärkniven roterar också så snart du drar i
startsnöret då motorbromsspaken är lossad. Se till
att det inte finns några kroppsdelar/främmande de-
lar i skärknivens riskområde.
• När motorn är igång trycker du drivspaken (2) mot
handtaget (1) för att aktivera drivningen på gräs-
klipparen.
• Innan du börjar klippa gräsmattan bör du upprepa
denna process några gånger för att se till att allt
fungerar korrekt.
m VARNING
Varje gång du behöver göra några justeringar
och/eller reparationer på din gräsklippare, vänta
tills kniven har slutat rotera.
Stäng av motorn och dra ut tändstiftskontakten
innan inställningar, underhåll eller reparationer.
Användning av drivningen:
• Motorbroms (3): Stoppa motorn med spaken. När
du släpper spaken stannar motorn och skärkniven
automatiskt.
• För att klippa, dra drivspaken (2) mot handtaget (1).
Innan du klipper bör du kontrollera start/stopp-spa-
ken flera gånger. Övertyga dig om att dragsnöret
går smidigt.
• Drivspak (2):
Om du trycker på den stängs kopplingen till driven-
heten och gräsklipparen börjar köra med motorn
igång. Släpp körspaken i god tid för att stoppa den
rörliga gräsklipparen. Öva på att starta och stoppa
innan du klipper för första gången tills du känner till
körbeteendet.
Varningsanvisning: Skärkniven roterar när motorn
startas.
Viktigt: Innan du startar motorn, använd motorbrom-
www.scheppach.com
