I-Core Mit Kabelgebundenem Solar Sync; I-Core Mit Kabellosem Solar Sync - Hunter Solar Sync Bedienungsanleitung

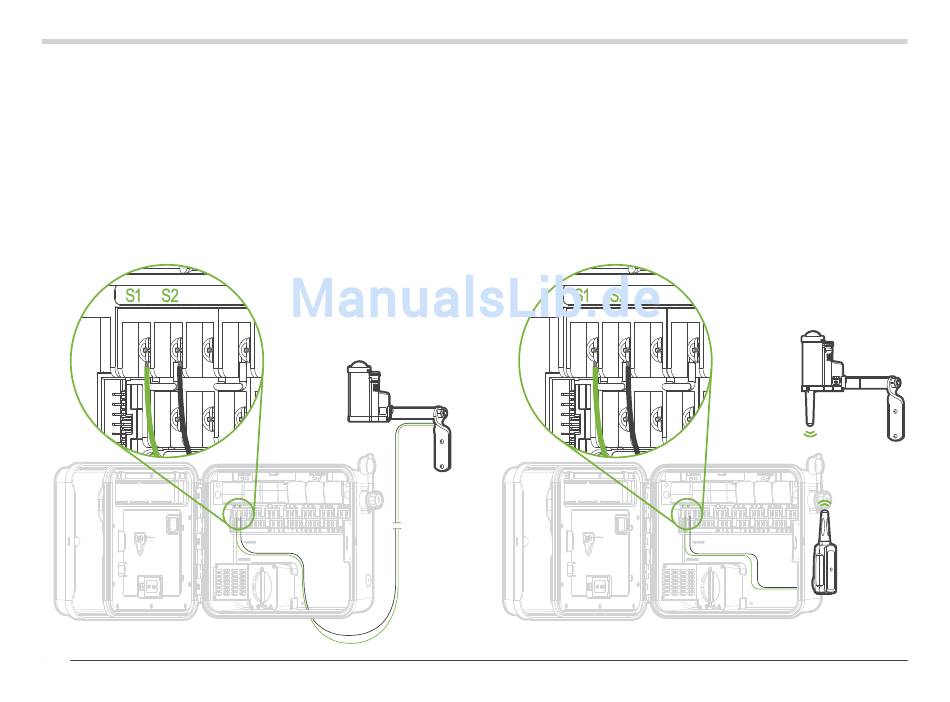

Verkabelung von System und Steuergerät

I-Core mit kabelgebundenem Solar Sync

Kompatibles System: SOLAR-SYNC
Das I-Core Steuergerät verfügt über eine integrierte Solar
Sync Steuerung, daher muss lediglich der Sensor an die
Sensorklemmen im Steuergerät angeschlossen werden.
Befestigen Sie den Sensor anhand der beigefügten
Hardware.
I-Core
12

I-Core mit kabellosem Solar Sync

Kompatibles System: WSS
Das I-Core Steuergerät verfügt über eine integrierte Solar
Sync Steuerung, daher muss lediglich der Empfänger an die
Sensorklemmen im Steuergerät angeschlossen werden.
Befestigen Sie den Empfänger in der vorgestanzten
ausbrechbaren Durchführungen im Gehäuse des Steuergeräts
oder befestigen Sie den Empfänger und den Sensor mit der
beigefügten Wandklemme und Hardware an der Wand.
I-Core
