Systeminstallation

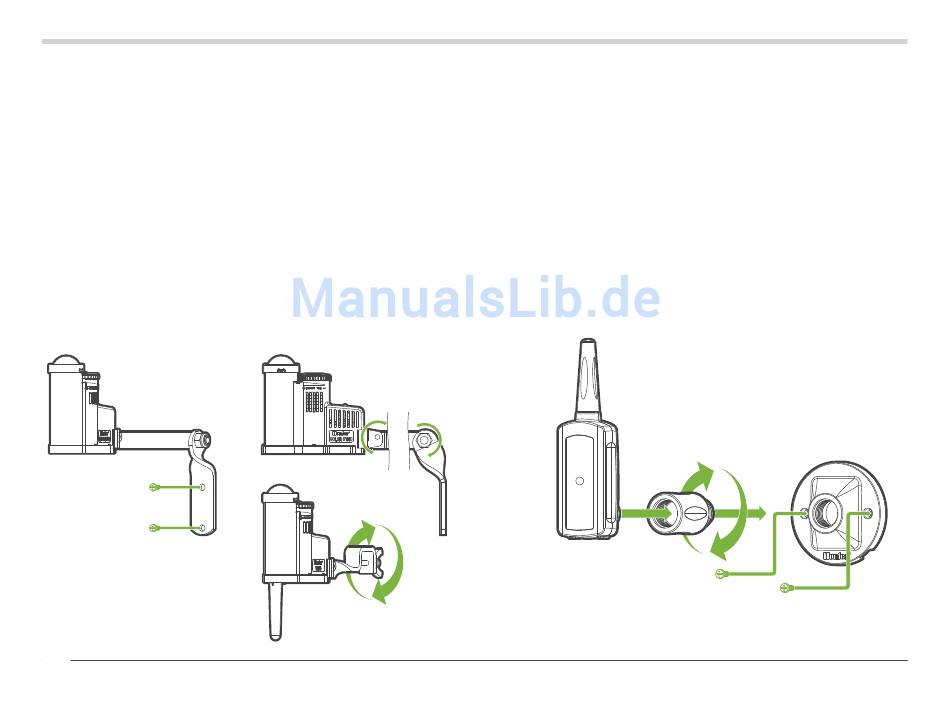

Installieren des Sensors

Der Solar Sync Sensor kann über die Wandklammer- oder
Rinnenmontage befestigt werden. Verwenden Sie die
beigefügten Schrauben, um den Solar Sync Sensor mit der
Wandklammer (A) zu befestigen.
Für die Rinnenmontage (B) ziehen Sie die Arretierungsschraube
am Rand einer Rinne an.
Da der Sensor aufrecht (C) ausgerichtet sein muss, erlaubt das
bewegliche Gelenk des Montageblechs auch eine Montage
auf schrägen Oberflächen. Lösen Sie die Sicherungsmutter
und Schraube, um den gewünschten Winkel einzustellen, und
ziehen Sie diese anschließend wieder an.
A
8
Installieren des Empfängers
Der Solar Sync Empfänger (A) kann entweder mit der
Wandklemme (C) an der Wand oder in einer vorgestanzten
ausbrechbaren Durchführungen im Gehäuse des
Steuergeräts befestigt werden. Befestigen Sie den
Empfänger mit den mitgelieferten Schrauben in der Nähe
des Steuergeräts.
Befestigen Sie den Empfänger über den Extender (B)
an der Seite Ihres Steuergeräts in einer vorgestanzten
ausbrechbaren Durchführung.
C
B
