Anschluss
Projektierhandbuch POSIDRIVE® MDS 5000
Maximaler Leiterquerschnitt
Anschlussart
Starr
Flexibel
Flexibel mit Aderendhülse ohne Kunststoffhülse
Flexibel mit Aderendhülse mit Kunststoffhülse
2 Leiter gleichen Querschnitts mit
Doppeladerendhülse
Information
Beachten Sie, dass auf dem Bremsmodul eine LED eingebaut ist. Die LED zeigt den Zustand der
Bremsenansteuerung:
- LED ein: Bremsenausgang bestromt (aktiv)
- LED aus: Bremsenausgang nicht bestromt (inaktiv)

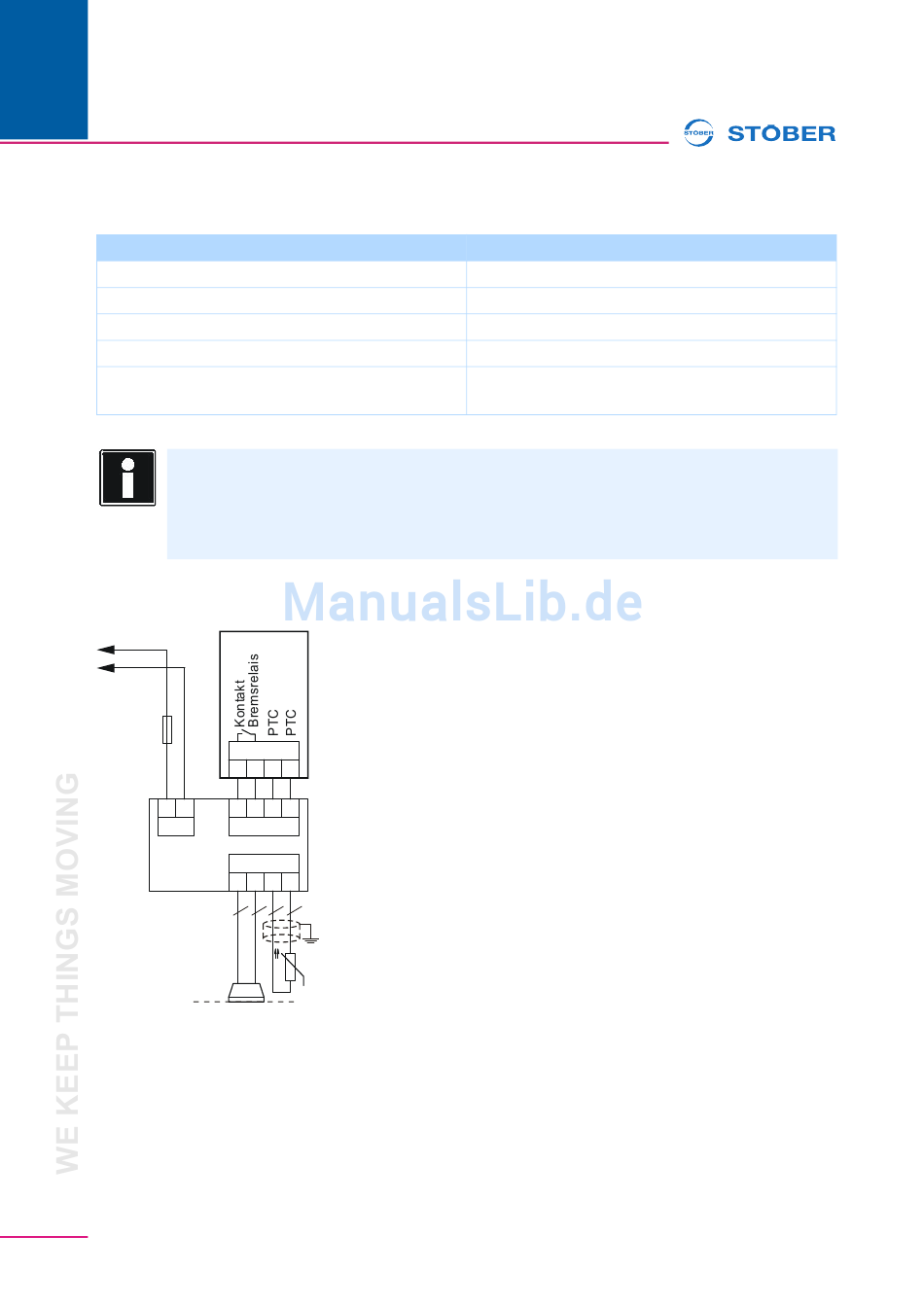

Bremsanschluss mit BRM 5000 für 24 V DC Bremsen
L+
M
F
+ -
X300
BRM 5000
88
Umrichter
X2
1 2 3 4
8 7 6 5
X302
X301
1 2 3 4
6 5 7 8
-
+
Bremse PTC
Maximaler Leiterquerschnitt [mm
2,5
2,5
2,5
2,5
1,5
2
]
ID 442272.07
