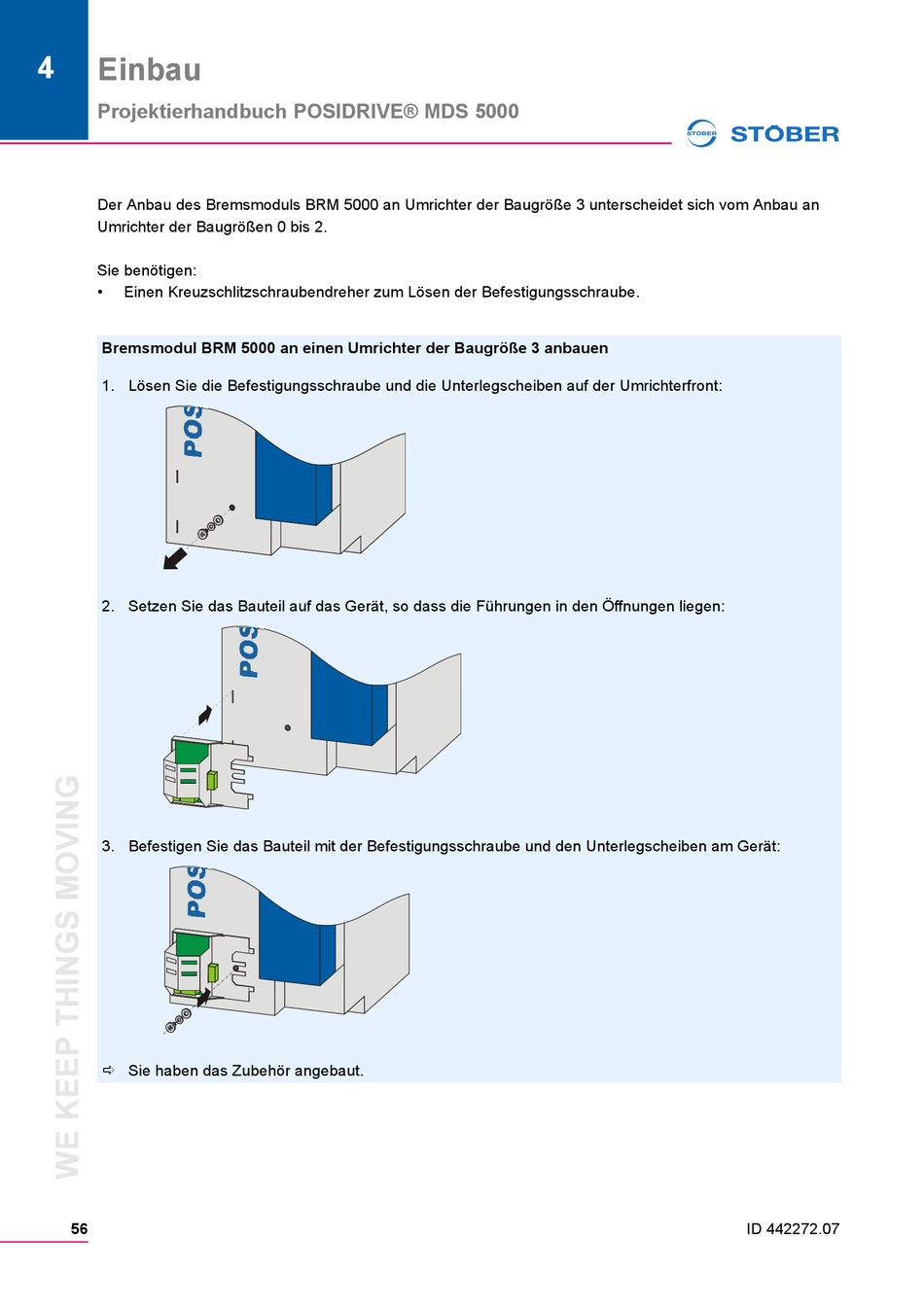

Stober POSIDRIVE MDS 5000 Handbuch Seite 56

4
Einbau
Projektierhandbuch POSIDRIVE® MDS 5000
Der Anbau des Bremsmoduls BRM 5000 an Umrichter der Baugröße 3 unterscheidet sich vom Anbau an
Umrichter der Baugrößen 0 bis 2.
Sie benötigen:
• Einen Kreuzschlitzschraubendreher zum Lösen der Befestigungsschraube.
Bremsmodul BRM 5000 an einen Umrichter der Baugröße 3 anbauen
1. Lösen Sie die Befestigungsschraube und die Unterlegscheiben auf der Umrichterfront:
2. Setzen Sie das Bauteil auf das Gerät, so dass die Führungen in den Öffnungen liegen:
3. Befestigen Sie das Bauteil mit der Befestigungsschraube und den Unterlegscheiben am Gerät:
 Sie haben das Zubehör angebaut.
56 ID 442272.07
