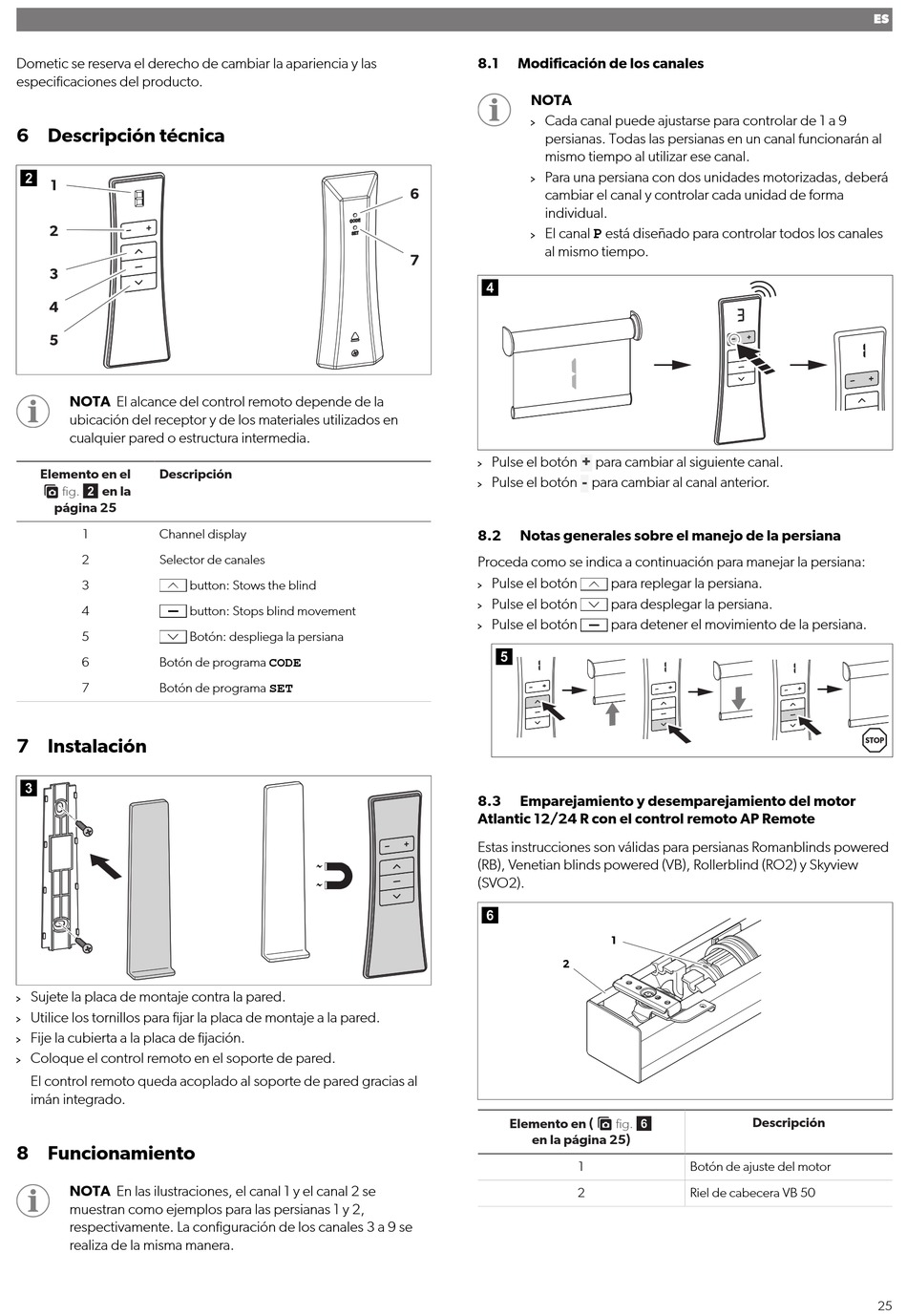

Dometic AP Remote control Montage- Und Bedienungsanleitung Seite 25

Dometic se reserva el derecho de cambiar la apariencia y las
especificaciones del producto.
6 Descripción técnica

NOTA El alcance del control remoto depende de la
ubicación del receptor y de los materiales utilizados en
cualquier pared o estructura intermedia.
Elemento en el Descripción
fig.  en la
página 25
1 Channel display
2 Selector de canales
3
4
5
6 Botón de programa CODE
7 Botón de programa SET
7 Instalación

Sujete la placa de montaje contra la pared.
Utilice los tornillos para fijar la placa de montaje a la pared.
Fije la cubierta a la placa de fijación.
Coloque el control remoto en el soporte de pared.
El control remoto queda acoplado al soporte de pared gracias al
imán integrado.
8 Funcionamiento
NOTA En las ilustraciones, el canal 1 y el canal 2 se
muestran como ejemplos para las persianas 1 y 2,
respectivamente. La configuración de los canales 3 a 9 se
realiza de la misma manera.
button: Stows the blind
button: Stops blind movement
Botón: despliega la persiana
8.1 Modificación de los canales
NOTA
Cada canal puede ajustarse para controlar de 1 a 9
persianas. Todas las persianas en un canal funcionarán al
mismo tiempo al utilizar ese canal.
Para una persiana con dos unidades motorizadas, deberá
cambiar el canal y controlar cada unidad de forma
individual.
El canal P está diseñado para controlar todos los canales
al mismo tiempo.

+
Pulse el botón para cambiar al siguiente canal.
-
Pulse el botón para cambiar al canal anterior.
8.2 Notas generales sobre el manejo de la persiana
Proceda como se indica a continuación para manejar la persiana:
Pulse el botón para replegar la persiana.
Pulse el botón para desplegar la persiana.
Pulse el botón para detener el movimiento de la persiana.

8.3 Emparejamiento y desemparejamiento del motor
Atlantic 12/24 R con el control remoto AP Remote
Estas instrucciones son válidas para persianas Romanblinds powered
(RB), Venetian blinds powered (VB), Rollerblind (RO2) y Skyview
(SVO2).

Elemento en ( fig. 
en la página 25)
1
2
Descripción
Botón de ajuste del motor
Riel de cabecera VB 50
