Montage

Montage

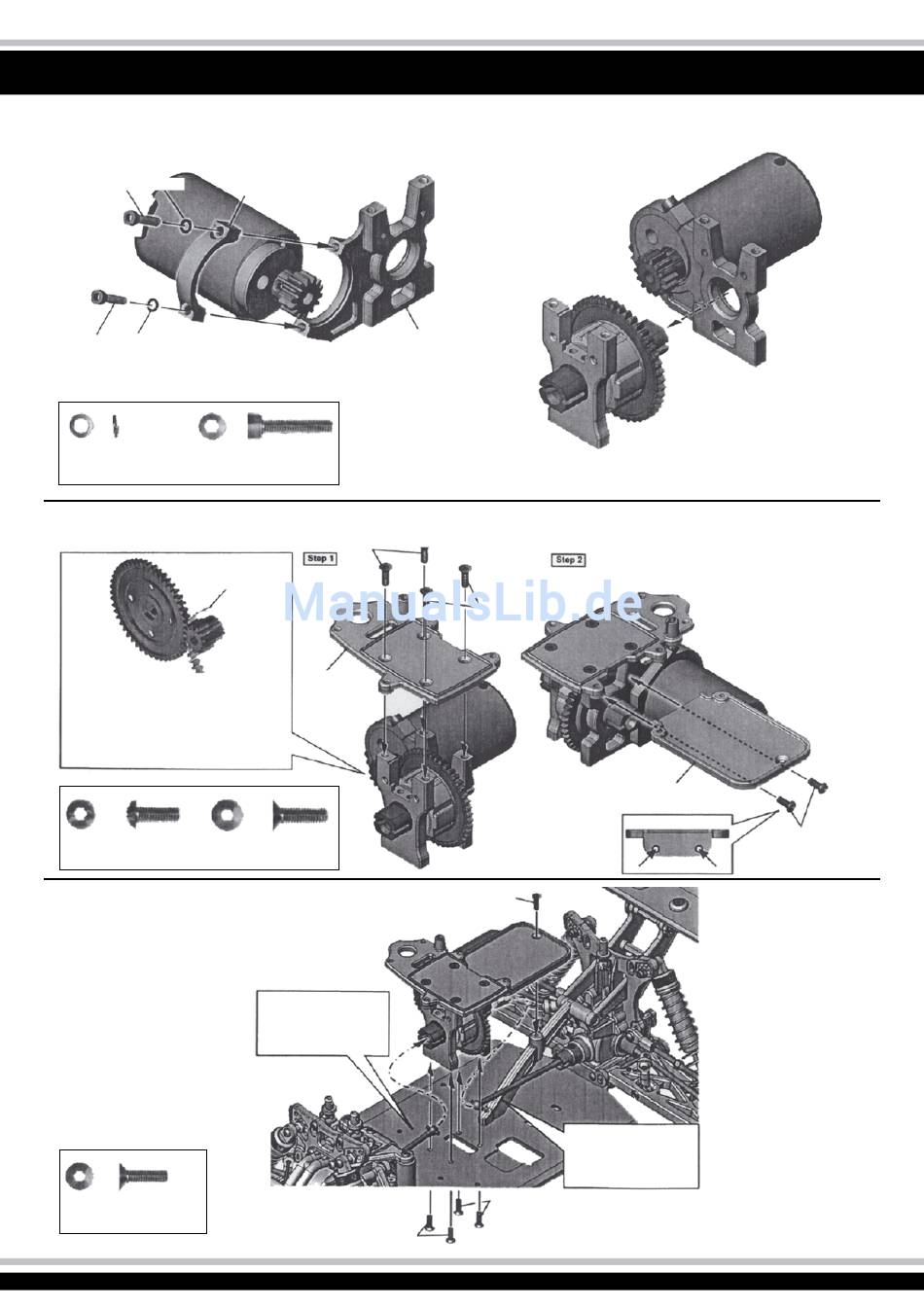

Montage des Motorhalters
3 x 14 mm 3 x 5 mm
3 x 14 mm 3 x 5 mm
3 x 5 mm 3 x 14 mm
Federring Gewindeschraube
Spring washer Cap screw
Montage der Mitteldiff.-Platte
normales Papier
Notebook paper
Verwenden Sie normales Papier um das Spiel
zwischen Ritzel und Hauptzahnrad einzustellen.
Drücken Sie Ritzel und Zahnrad zusammen und
entfernen Sie das Papier. Falsches Spiel wird das
Hauptzahnrad beschädigen.
Use notebock paper to set gear backlash between spur
gear and motor gear. Apply pressure white tightening
teh motor and than pull out the paper. If the space is not
correct, the spur gear willbe damaged.
3 x 8 mm 3 x 10 mm
Gewindeschraube Gewindeschraube
Hex screw Flat head hex screw
Montage des Mitteldiff. auf dem Chassis
Assembly of the center diff. onto chassis
3 x 10 mm
Gewindeschraube
Flat head hex screw
Assembly of the motor mount
50 3487
50 3487
Assembly of the center diff. plate
3 x 10 mm
50 3481
Antriebswelle vor der Mon-
tage einführen.
Insert front drive shaft into cap
joint before assembing center
diff.
3 x 10 mm
Assembly
3 x 10 mm
3 x 10 mm
Antriebswelle vor der Mon-
tage einführen.
Insert front drive shaft into cap
joint before assembing center
diff.
3 x 10 mm
Assembly
50 3481
3 x 8 mm
25
