Jamara CRT 5E Gebrauchsanleitung Seite 15

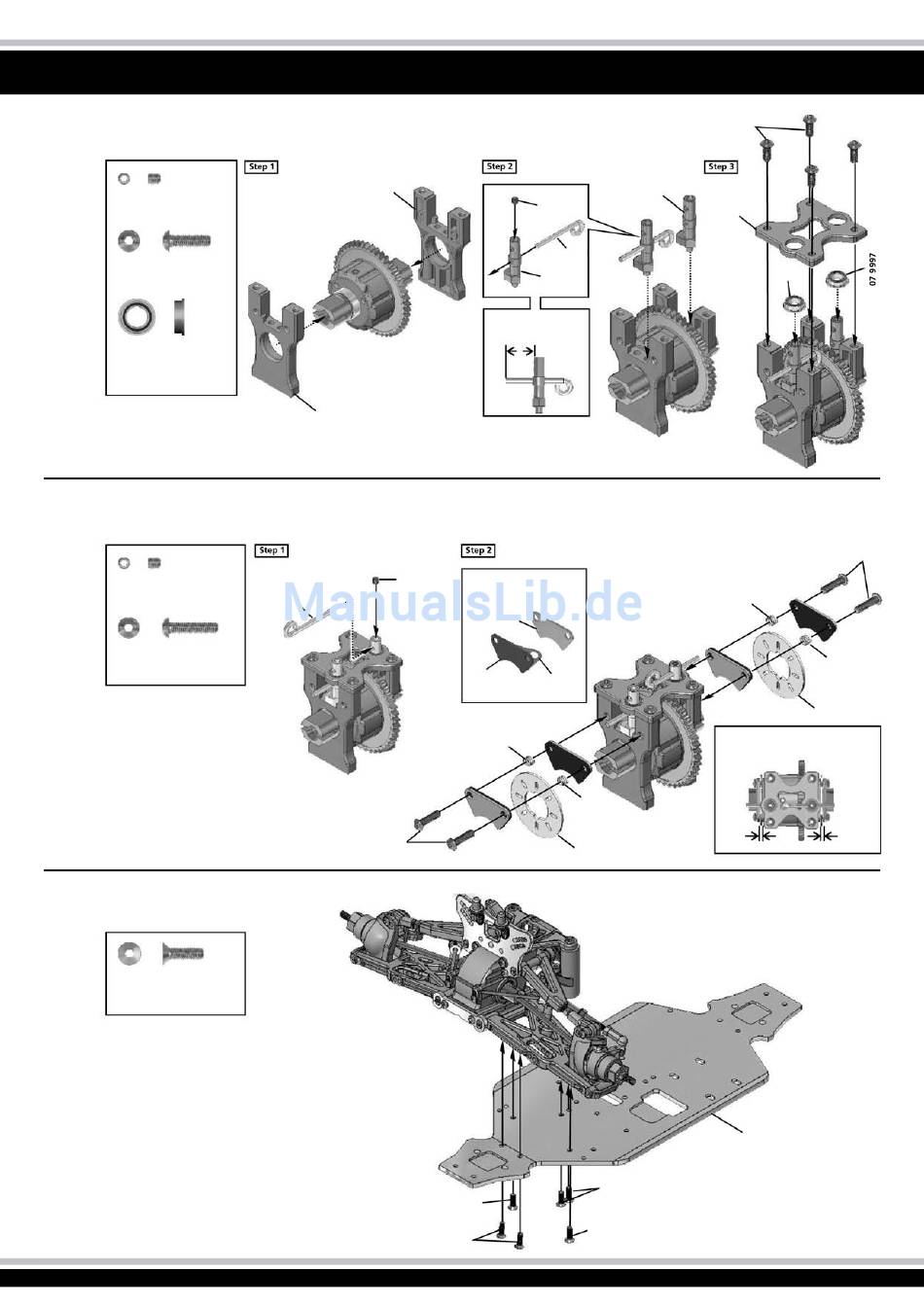

Montage
Montage Mitteldiff.-Halter
3 x mm
Madenschraube/Set screw
2 x
3 x 10 mm
Schraube/Hex screw 4 x
07 9997
5 x 8 mm
Kugellager mit Rand
Flange Ball bearing 2 x
Montage der Bremsscheiben Assembly of the brake disc into center Diff.
3 x 3 mm
Madenschrauben/Set screw 1 x
3 x 12 mm
Schraube/Hex screw
Montage des vorderen Getriebes auf das Chassis Assembly of the front gear case onto chassis
3 x 10 mm
Schraube/Flat head hex screw
Assembly of the center Diff. holder
50 3641
50 3641
05 1564
4 x
3 x 12 mm
6 x
3 x 3 mm
05 1564
50 3627
ca./approx. 12 mm
3 x 3 mm Folie vor Montage
enfernen.
Remove the tape before
assembly.
05 3633
05 3632
Doppelklebeband
Double side tape.
05 1940
05 1940
05 1938
3 x 10 mm
3 x 10 mm
Assembly
50 3627
50 3641
05 1940
Zwischen den Belagen 1,5 mm
freiraum lassen.
Leave a 1,5 mm space between the
two brake pads.
1,5 mm
50 3600
3 x 10 mm
3 x 10 mm
07 9997
3 x 12 mm
05 1938
1,5 mm
15
