Montage

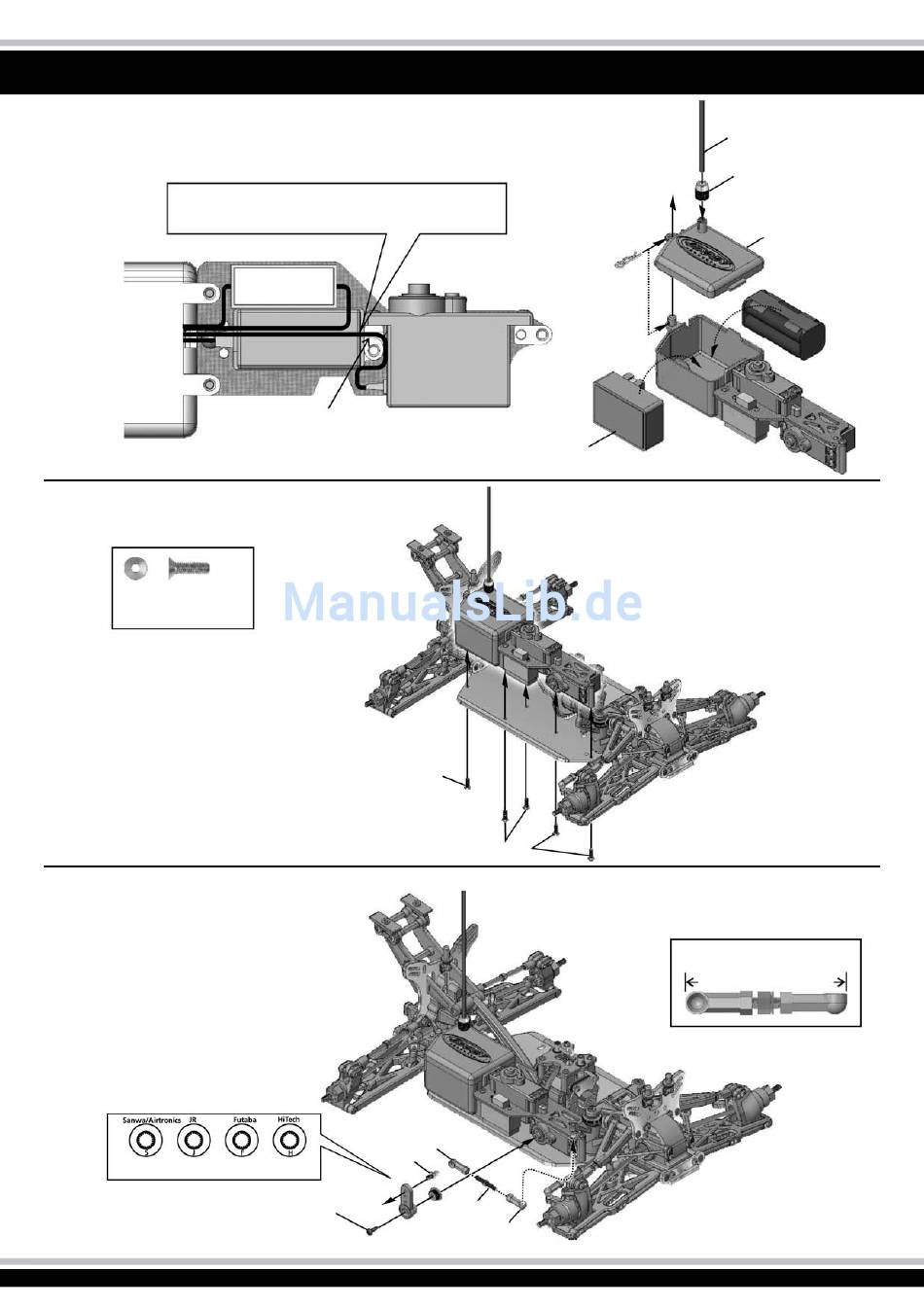

Montage der Radioplatte & Empfängerbox Assembly of the radio tray and receiver box
Verlegen Sie die Kabel wie abgebildet.
Put the servo and switch wire into receiver box and connect to receiver.
Arrangement the steering servo wire as picture shown.
Montage der Radioplatte auf das Chassis
Assembly of the radio onto chassis
3 x 10 mm
Schraube/Flat head hex screw
Montage des Lenkservos un der Servoanlenkung Assembly of the steering servo and steering rod
Adapter ist abhängig vom verbauten Servo
Choose the right servo horn adapter vor your servo.
Original Schraube verwenden.
Use the screw provided with your servo.
18
Lenkservokabel
Steering servo wire
5 x
3 x 10 mm
05 3604
Lenkservo
Steering servo
Emfpänger
Receiver
3 x 10 mm
05 3606
50 2033
05 3606
Assembly
05 0450
50 3324
50 3630
1:1
ca./approx. 40 mm
